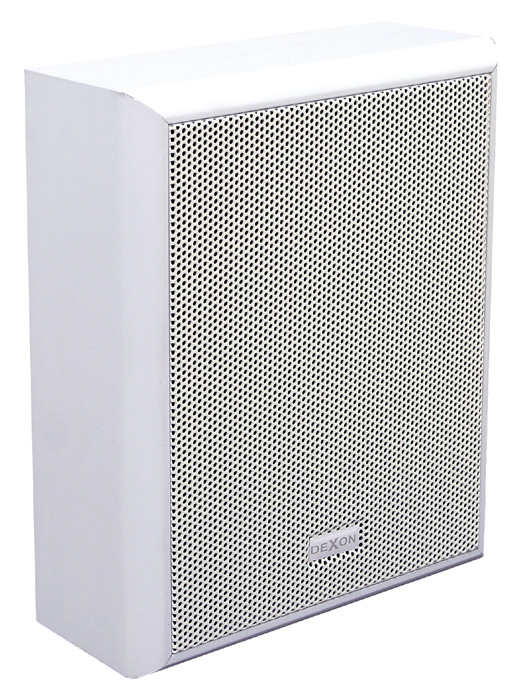

SPT 621 reprosoustava

zpět  Plošné, instal. ozvučení / Reprosoustavy



lupa  lupa 2x  lupa 3x

Stručný popis: 10 W / 100 V, 93 dB, 100 – 17 000 Hz, z MDF a DTD, odnimatelná zadní strana

Vhodné pro: nástěnnou nebo stropní montáž do interiéru



Kat. č.: 03 510

Cena: 899,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguNávod k použitíDetailní katalogový listRádce pro výběr vhodné sestavy13 klamů u reproduktorů pro plošné ozvučeníDalší technické informace

Řada reprosoustav SPT je navržena za účelem interiérového ozvučování, obvykle plošným způsobem s možností připojení na 100 V rozvod. Velkou předností je vzhled reprosoustav, který vhodně doplňuje okolní interiér. Za tímto Ozvučnice je vyrobena z desek MDF a DTD ve kvalitě, která je typická pro reprosoustavy pro domácí kvalitní poslech. Reprosoustavy instalujeme s pomocí odnímatelné zadní stěny, která se nejprve přišroubuje ke stropu či stěna, poté se zbytek reprosoustavy „nacvakne“. Přívodní vodiče jsou při tom schovány v útrobách reprosoustavy. Připojovací svorkovnice umožňuje napojení – volbu hlasitosti (výkonu).


Doporučujeme vám toto příslušenství

12 296 | PR 104 regulátor hlasitosti

4 i 3 vodičový nuc. poslech, 10 W, 11 poloh, totální vypnutí, design ABB Tango, kompletní regulátor

Vhodné pro: ozvučovací systémy v interiérech

SLEVA 13% 409,00 Kč skladem ano

12 275 | PRT 300 regulátor hlasitosti

4 vodičový, 30 W, 11 poloh, celý regulátor

Vhodné pro: ozvučovací systémy v interiérech


S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / reprosoustavy fungují?

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Výběr reprosoustav podle směrovosti. Bylo řečeno, že nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Správná volba reprosoustav podle směrovosti je opravdu hodně důležitá. Např., vybereme-li do široka hrající reprosoustavu tam kde potřebujeme naopak směrovat, potkají nás problémy s nedostatečnou hlasitostí anebo problémy s vazbami a ozvěnami. Dnes moderní tvary reprosoustav, třeba u DEXON SP 402 způsobují vyzařování do větší šířky. Je to dáno tvarem ozvučnice, kdy jsou reproduktory jednoduše nasměrovány do boků. Ozvučování do šířky je typické pro ozvučení rozlehlých prostor, hal, aul, náměstí a pod. Proto využíváme fyzické podstaty šíření zvuku u sloupových reprosoustav. Naopak úzké směrování, za účelem ozvučení do větší dálky, se děje u zvukových projektorů a reentrantních reproduktorů (tlampačů). . Zajímavým řešením, které stojí za zmínku, je řešení reprodukce u závěsných (kulových) reprosoustav, kde jsou vyzařovací charakteristiky vlastně převrácené a může se využít i odrazu zvukové vlny přímo v ozvučnici. Ať už je směrovost reprosoustavy jakákoli, připomínám závěrem, že důležité je, aby právě tyto reprosoustavy měly instalovány konzolu, abychom směrovosti mohli nejlépe využít a reprosoustavu si tak „dosměrovat“ patřičným, žádoucím směrem.

Je jasné, že „kulatým a zaobleným“ interiérům budeme vybírat také zaoblené reprosoustavy, např. model DEXON SP 512, do interiérů, kde je k dispozici na stěnách málo místa, spíše plytší modely, např. DEXON ARS 350 a do interiérů „hranatých“ a „technických“ vybereme hranatější modely, např. DEXON ARS 323.

Jak fungují reentrantní reproduktory (tlampače)? Základní fintou, jak reentrantní reproduktory fungují, je odraz zvuku. Ten vychází z kmitací cívky a navazujícího prostoru směrem do „nosu“, zde se odrazí zpátky dozadu a následně je vyveden zvukovodem ven. Onen odraz se může provést několikrát. Platí, že, 1) čím více provedených odrazů, tím vyšší dosažená citlivost 2) čím delší „nos“, tím vyšší citlivost 3) čím větší plocha vyústění zvukovodu, tím větší šance na lépe přenášené nízké kmitočty. Podle těchto ukazatelů si tedy uděláme představu, jak reentrantní reproduktor bude hrát. Čím větší, tím obvykle lepší podání nižších kmitočtů, méně „tlampačový“ zvuk, lepší citlivost.

sortimentu Dexonu naleznete celou řádku reproduktorů s označením „3“ na konci – RPT xx3. Ty toto splňují, jsou schváleny českou zkušebnou (podle ČSN 60 849). Dexon má jako jediný v ČR schválenou metodu úprav stávajících reprosoustav řady RPT xx2, SP a ARS, tak, aby zmiňované normě odpovídaly. Reproduktory, mimo jiné, splňují elektrickou bezpečnost (ČSN 60065) a podmínky pro elmag. kompatibilitu.

Plošné ozvučení budov i exteriéru, co se týče výběru reprosoustav, je potřeba řešit především s ohledem na požadovaný zvuk. Pravděpodobně se tato věta zdá teď zbytečná, ale divili byste se, kolik instalací a výběrů probíhá především podle vzhledu. Ano, požadovaný charakter zvuku by měl být určitě na prvním místě. Jak tedy zvuk posuzovat a jaký chtít? Ve většině ozvučovacích případů to je věc nejenom fyziky, ale také psychologie. Je nutné především vědět k jakým účelům bude ozvučovaný prostor sloužit a podle toho to vše posuzovat. Tak např. v pizzerii, která by měla působit útulně, „teplem domova“ potřebujeme zvuk také „teplý“ a příjemný, což znamená ne hlasitý, ale vyvážený, líbivý s dostatkem nízkých kmitočtů už kolem 35 Hz. Toto třeba umí DEXON SP 402. Naopak v hlasitých a rušných prostorách musíme ozvučovat hlasitěji. Opět příkladem může být nádraží či škola, kde je hodně lidí, kteří nedávají pozor, navíc zdejší akustika má velké množství odrazů a proto zvuk nesmí obsahovat příliš velké množství nízkých kmitočtů, příliš sykavek, spíše bude orientován kolem střeních kmitočtů. K tomu se třeba používají zvukové projektory. Kdybychom si takovéto ozvučení pustili u sebe doma, zjistíme, že takovýto zvuk je „studený“, ale zato srozumitelný. A o to nám šlo. Jak vidíte posuzujeme nejenom podvědomé vnímání zvuku (viz. příklad té pizzerie) ale i ony fyzikální vlastnosti (viz. srozumitelnost na nádraží).

Kromě samotného charakteru zvuku (jeho „barvy“) musíme dbát také na správnou hlasitost. Asi si uvědomujete, že někdy ozvučení může být nedostatečně hlasité. Ovšem častou chybou je naopak i to, že ozvučení je hlasité až moc. Zatímco v prvním případě takového špatného ozvučení lidé nerozumějí a tím pádem ani nechápou, „proč to tam hraje“, v tom druhém případě je příliš velká hlasitost zdrojem nervozity a špatné nálady (třeba na pracovišti). Pro lepší orientaci uvádím pár příkladů, co požadovat:

kapely, diskotéky hlasité, důraz na nezahuhlanost na basech, pozor na zafoukávání, důraz na kvalitní basy a neostré výšky
restaurace, pivnice hlasité, ale spíše jako kulisa, nikdo nedává pozor
pizzerie, bary, kavárny nízká hlasitost, teplý zvuk, příjemný, kulisa
hotely, penziony nízká hlasitost, kulisa, „neagresivní“ hudba, v případě evakuace studený zvuk, vysoká hlasitost
banketky, taneční plochy teplý a zároveň i hlasitý zvuk, musí být příjemný i při nízkých hlasitostech, hlasité i tiché ozvučování
kanceláře, administrativa spíše studený zvuk, nízká hlasitost, neagresivní, ozvučení nesmí „vyčnívat“ nad hlukem kanceláře
školy spíše studený zvuk, srozumitelný pro hlášení, hlasité
prodejny typu květinářství teplý příjemný zvuk, nízká hlasitost, neagresivní hudba
prodejny typu oblečení teplý zvuk, hlasitý, důraz na basy, taneční hudba
supermarkety studený zvuk, teplý díky akustice nemožný, srozumitelný, střední hlasitost, neagresivní hudba, v případě evakuace hlasitý a srozumitelný
rodinný dům, byt teplý zvuk, příjemný, hudba která se líbí, střední hlasitost
kostel studený, teplý nemožný a proti akustice, velký důraz na srozumitelnost
nádraží, velké čekárny studený zvuk, především srozumitelný, vysoká hlasitost
konference, zasedačky teplý zvuk, srozumitelný, střední hlasitost, důraz na příjemný hlas
přepážky, okénka hlasitost dle potřeby, především srozumitelnost, důraz na eliminaci snímání okolního hluku
fitness, aerobic, spining hlasité ozvučení, teplý zvuk, důraz na basy, agresivní hudba, taneční
sportoviště hlasité ozvučení, srozumitelné, nízké kmitočty dle možností, neostré výšky, důraz na eliminaci ozvěn
venkovní posezení teplý zvuk, příjemný, jen na daném místě, nízká hlasitost
obecní rozhlas vysoká hlasitost, směrovost, srozumitelnost, studený zvuk

Co znamenají ty ostatní parametry? Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude „bedýnka“ hrát. Nutno brát ale v potaz toleranční pásmo, které bývá obvykle 6 nebo 10 dB. Čím větší Ø středobasového reproduktoru, tím jsou větší šance, aby reproduktor hrál lépe nižší kmitočty. Dále připomínám, že v plošném ozvučení se záměrně přenášené frekvenční pásmo zdola i shora omezuje kvůli srozumitelnosti. Citlivost – jednoduše kolik to „žere“ a jak hlasitě to hraje. Tedy účinnost. Podle citlivosti si uděláme obrázek o tom, jak hlasitě to bude na jednotku přivedeného výkonu hrát. Každé 3 dB rozdílu znamenají dvojnásobek výkonu. Pozor na laický přístup, kdy „silné“ neznamená citlivé. Dále pozor na fakt, že většina výrobců u reprosoustav, které jsou určené pro 100 V rozvod a mají tak převodní transformátor, udává citlivost, jakoby tam transformátor nebyl vřazen. Dexon udává reálnou hodnotu s vřazeným transformátorem, která je samozřejmě nižší, než kdyby tam nebyl. Posledním omylem, nebo lépe „trikem“ výrobců je záměrná záměna citlivosti a SPL. Citlivost určuje účinnost reproduktoru, SPL určuje jak velká hladina zvuku bude, když přivedeme max. výkon na reproduktor. Zkreslení THD – udává, jak moc reprodukovaná sinusovka bude zdeformovaná Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek Dělící frekvence – udává, místo, kde basový reproduktor už přestává hrát díky výhybce basy a výškový už začíná hrát výšky. Směrovost, vyzařovací úhel – udává do jaké šířky, a to v horizontální i vertikální rovině (tedy dvě hodnoty) reproduktor vyzařuje. Nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Podrobeněji to rozebereme v dalším oddíle. Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat. Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, ale také použitých reproduktorů. Ale pozor u podhledových reproduktorů. Příliš těžké reproduktory není možné instalovat do podhledů z minerálních panelů, protože tyto je neudrží.

Zvolené reprosoustavy se musí líbit a musí vzhledově do interiéru zapadat. To je ale dost často problém. Na jedné straně máme fyziku a skoro vždy omezené finance, na druhé chceme něco luxusně a příjemně vypadajícího. A do toho všeho se ještě plete akustika prostor. A když máme tu největší smůlu, začnou se do toho všeho plést památkáři. Jak tedy se vzhledem nakládat? Zastavme se nejprve u materiálů. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Je zajímavé, že akusticky, např. při posuzování reentrantních reproduktorů, viz. další odstavce, se hliník akusticky „tváří“ lépe, než plast, a proto jsou takové reproduktory obvykle i dražší. Krásně je to vidět na těchto reentrantních reproduktorech (tlampačích), nebo zvukových projektorech.

Co ta impedance? Opět poučka – reproduktorová síť má mít vyšší impedanci, než je minimální udávaná u zesilovače. Takže, když na zesilovači je napsáno 8 Ω, reprosoustava musí mít 8 Ω nebo 16 Ω. Stejné to je i u vysokoimpe­dančních 100 V režimu. Postupujeme-li tak, že sečteme výkon převodních transformátorů, přidáme rezervu a podle toho „o něco více“ zvolíme výkon ústředny, máme automaticky zajištěno, že impedance připojené sítě, která může být 3 kOhmy ale i 25 Ω, bude vyšší než min. vyžadovaná ústřednou.

Hlavním rysem, jak už jsme probírali, je zvolený materiál rámu či skříně reprosoustavy. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, které se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Proto volba dřevo / kov / plast je volbou o vzhledu a také volbou klimatické výdrže reprosoustavy. Zvuková kvalita reprosoustavy je dána zejména kvalitou použitého reproduktoru. Za naprostou špičku v konstrukci reproduktorů, ať už podhledových nebo skříňkových reprosoustav, považujeme reproduktory koaxiální, které jsou tvořeny basovým reproduktorem, jež má souose umístěný výškový reproduktor. To je vidět u modelu DEXON RP 122. Navíc ony špičkové konstrukce jsou vybaveny i kvalitní výhybkou. O úroveň nižší řešení konstrukce, je použití tzv. výškového difuzoru. Je to takový kalíšek umístěný souose na membráně. Díky jeho přítomnosti reproduktor dokáže lépe zahrát vyšší kmitočty. Nejnižším stupněm konstrukčního řešení je „jen“ použití širokopásmového reproduktoru, což je klasický elektromagnetický reproduktor, po kterém chceme, aby hrál co nejširší frekvenční pásmo.

Evakuační verze reproduktorů Na začátek, pro ty z Vás, kteří se v problematice evakuačních rozhlasů nevyznáte, doporučuji tento odkaz. Proč to všechno? Protože norma, která je pro řešení evakuačních (také řečeno domácích, požárních) rozhlasů závazná, hovoří jasně: Nesmí dojít ke ztrátě pokrytí signálem. Jinak řečeno, reproduktory musí být v případě „Nouzových zvukových systémů“ (evakuační rozhlas) vyrobeny v souladu s ČSN EN 60 849. tato norma ale bude brzy nahrazena, nebo už je, pokud tyto řádky čtete po roce 2011, novou normou a sice ČSN EN 54–16 a ČSN EN 54–24. Jak tedy zajistit, aby nedošlo v dané zóně ke ztrátě pokrytí zvukovým signálem, aby porucha jednoho reproduktoru nezpůsobila výpadek celé zóny nebo systému, aby lidé v objektu vůbec zvukové instrukce mohli slyšet? Jsou dva přístupy: a) reproduktorovou síť rozdělíme na více podzón, tak aby při výpadku jedné, bylo stále slyšet z té druhé b) anebo jinak musíme zajistit, aby výpadek jednoho reproduktoru nezpůsobil výpadek celkový. V praxi se aplikují oba dva případy. Bod a) je záležitosti návrhu a projektu. Bod b) je záležitosti technické konstrukce použitých reproduktorů. A to se provádí takto: Reproduktor nesmí např. zkratovat linku. To se může např. stát v případě ohně – zvýšení teploty okolí; proto při t > 130°C (obvykle) reproduktor odpojí tepelná pojistka. Raději ať nehraje, než aby způsobil celkovou závadu.; dále je použita teflonová izolace vodičů a keramická připojovací svorkovnice, to proto, aby i mimo pojistku (před ní) nemohlo dojit ke zkratu;
