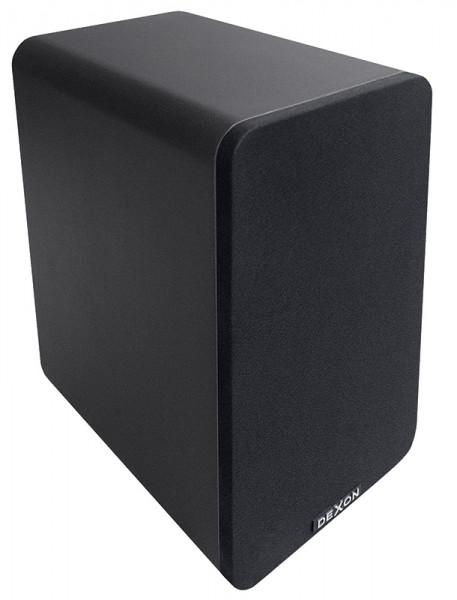

SD 402 reprosoustava pasivní černá

zpět  Plošné, instal. ozvučení / Reprosoustavy



lupa  lupa 2x  lupa 3x



Stručný popis: luxusní provedení, klavírní lak, 30 / 50 W, 4 Ω, 89 dB, 80 – 20 000 Hz, HiFi, 4″ polypropylenový bas. rep, 1″ výš. rep. s textilní kalotou

Vhodné pro: ozvučení obývacích pokojů, hifi, domácí kino, komerční interiéry, bary, kanceláře, hotely, penziony

SLEVA 25%

Kat. č.: 03 301

Cena: 2 990,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguNávod k použitíDetailní katalogový list13 klamů u reproduktorů pro plošné ozvučeníDalší technické informace

Jsou zákazníci i interiéry, které doslova vyžadují kvalitní reprosoustavy s hifi zvukem a luxusním vzhledem. SD 402(A) vyrábíme z MDF a na první pohled zaujmou moderním tvarem s vysokým leskem. Ten tak bude výborně doplňovat stávající interiér. Reprosoustavy vyrábíme v černém nebo bílém provedení a to v pasivní nebo aktivní verzi, jež doplňuje Bluetooth konektivita, takže je nasnadě přehrávat rovnou z chytrého telefonu, tabletu nebo notebooku.

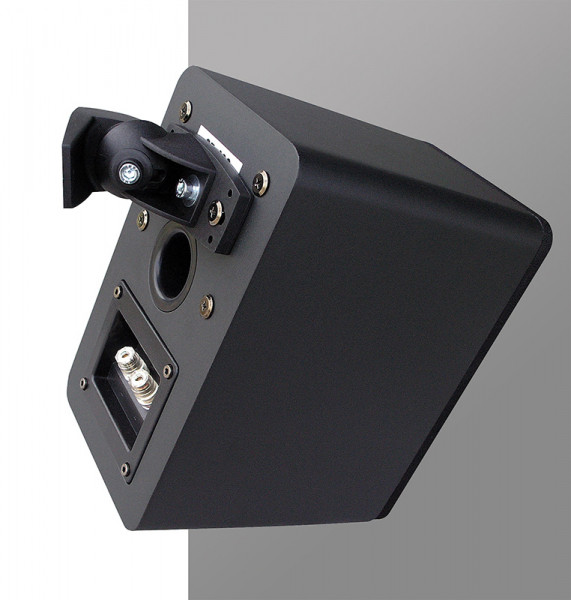

SD 402(A) doporučujeme pro ozvučení komerčních interiérů, restaurací, barů, kanceláří a administrativy, formou nástěnné montáže nebo umístěním na nábytek. Své místo naleznou i jako reprosoustavy malého domácího Hifi systému.

SD 402:

SD 402A:


Doporučujeme vám toto příslušenství

12 438 | Kloubový držák profesionální #2

hliníkový, černý, nosnost 25 kg, natočení ve dvou směrech

Vhodné pro: instalaci menších HiFi i profesionálních reprosoustav na stěnu

12 963 | Reproduktorová dvoulinka 2×2,5 mm²

OCC, průhledná PVC izolace, označení

Vhodné pro: reproduktorové napojení

121032 | Banánek pozlacený

kolík Ø 3,8 mm, max. vnější rozměr Ø 11×47,5 mm

Vhodné pro: připojení hifi reprosoustav

121054 | Terminál banánek 2× ona na stěnu

pro napojení reprosoustav a zesilovače na kabelový rozvod ve stěně, rámeček 82×82×7 mm, kompatibilní s rámečky ABB Tango

Vhodné pro: domácí, bytové rozvody Hifi

27 698 | PS 140 přepínač reprosoustav 1/4

1 stereo vstup od zesilovače, 4 stereo výstupy na reprosoustavy, nezávislé spínače, pérkové svorky, pojistka

Vhodné pro: bytové hifi rozvody

15 225 | Stojan Hifi 700 mm dřevěný hnědočerný

celodřevěné provedení, MDF + DTD, 239×249×680 mm, protiskluzné nožičky, moderní vzhled

Vhodné pro: instalace regálových a satelitních reprosoustav, Largo 70

15 226 | Stojan Hifi 700 mm dřevěný černý

celodřevěné provedení, MDF + DTD, 239×249×680 mm, protiskluzné nožičky, moderní vzhled

Vhodné pro: instalace regálových a satelitních reprosoustav, Largo 70

12 346 | Nožka odhmotňovací chrom nízká

Ø 25×22 mm, stavitelná

Vhodné pro: zamezení pronikání vibrací do podlahy

12 272 | PR 300S regulátor hlasitosti

30 W / 8 Ω, stereo, pro nízkoimpedanční systémy, s krytem

Vhodné pro: domácí ozvučovací systémy v nízkoimpedančním režimu


Výrobek doporučujeme pro tato ozvučení

Ozvučení restaurace, pizzerie, baru či kavárny

To že příjemná hudební kulisa k jídlu a pití prospívá, je jasné, a proto nastává čas na kvalitnější ozvučení.



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / reprosoustavy fungují?

Většina reproduktorů a reprosoustav pro plošné ozvučení je koncipována pro tzv.vysokoimpe­danční rozvody, v našem případě pro 100 V rozvody. K tomu je zapotřebí převodní transformátor. Jeho vlastnosti jsou dosti kritické a mohu zodpovědně říci, že se na kvalitě celého reproduktoru podílejí z více, jak třetiny. Ptejte se proto, jak kvalitní je, jak „velký“ je. Důležité je, zda má vyvedeny odbočky, protože pak při instalaci si můžeme vybírat příkon reproduktoru, potažmo jeho výslednou hlasitost. DEXON ARS 290 má nejenom odbočky vyvedené, ale i rovnou zabudován jejich přepínač. Finesou na celém transformátorovém řešení je RC člen pro omezení stojatého vlnění na přívodním kabelu, což oceníte zejména u rozsáhlých obecních rozhlasů. Drobnostmi na konec je krycí mřížka s logem nejenom k ochraně reproduktoru, ale prostě proto, aby reprosoustava vypadala také elegantně. U dobrých reproduktorů nalezneme navíc v balení háček na snadné sejmutí přední mřížky.

Velkou výhodou reentrantních reproduktorů je jednak vysoká klimatická odolnost (protože kmitací cívka je dobře uschována) a jednak vysoká citlivost., která u modelu DEXON SC 60AH dosahuje až 115 dB. Ten je navíc dvoupásmový. Díky své směrovosti se tyto reproduktory používají pro ozvučování do dálky, např. v obecních rozhlasech, průmyslu a na parkovištích. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Stačí reprosoustavy nainstalovat do venkovního prostředí anebo tam, kde svítí slunce. Po létech je zřejmé, jak to s klimatickou odolností výrobce myslel. Aspekty, které je potřeba v těchto případech posuzovat jsou: 1. Barevná stálost – Má nátěr reprosoustavy složku UV filtru? Nezežloutne po čase? 2. Použitý materiál – Z čeho je reprosoustava vyrobena? Plast / kov / dřevo? 3. Jsou všechny použité materiály vlhkuodolné? 4. Jsou všechny použité materiály teplotně odolné (viz. léto na slunci, sauny)? 5. Pokud je z kovu, je z hliníku? Ten nerezaví. 6. Pokud je z kovu, jaký je horní nátěr? Nejodolnější je kataporéza, anaporéza nebo komaxit. 7. Pokud je z plastu, je z ABS? Ten více vydrží. 8. Pokud předpokládáme déšť, mají kanálek na odvod vody (viz. sloupové reprosoustavy)? 9. Pokud předpokládáme sníh a mráz, nezamrzne přední mřížka? Je dost „hrubá“? 10. Instalujeme obecní rozhlas na sloupy? Jsou použité reprosoustavy vysoce klimaticky odolné? 11. Jaké je krytí IP? Rešerší sortimentu DEXON zjistíme, že právě sloupové a reentrantní reproduktory, jež se právě v exteriéru instalují nejčastěji, disponují největší klimatickou odolností a tomu nasvědčují i jejich příznivé hodnoty IP krytí.

Výběr reprosoustav podle směrovosti. Bylo řečeno, že nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Správná volba reprosoustav podle směrovosti je opravdu hodně důležitá. Např., vybereme-li do široka hrající reprosoustavu tam kde potřebujeme naopak směrovat, potkají nás problémy s nedostatečnou hlasitostí anebo problémy s vazbami a ozvěnami. Dnes moderní tvary reprosoustav, třeba u DEXON SP 402 způsobují vyzařování do větší šířky. Je to dáno tvarem ozvučnice, kdy jsou reproduktory jednoduše nasměrovány do boků. Ozvučování do šířky je typické pro ozvučení rozlehlých prostor, hal, aul, náměstí a pod. Proto využíváme fyzické podstaty šíření zvuku u sloupových reprosoustav. Naopak úzké směrování, za účelem ozvučení do větší dálky, se děje u zvukových projektorů a reentrantních reproduktorů (tlampačů). . Zajímavým řešením, které stojí za zmínku, je řešení reprodukce u závěsných (kulových) reprosoustav, kde jsou vyzařovací charakteristiky vlastně převrácené a může se využít i odrazu zvukové vlny přímo v ozvučnici. Ať už je směrovost reprosoustavy jakákoli, připomínám závěrem, že důležité je, aby právě tyto reprosoustavy měly instalovány konzolu, abychom směrovosti mohli nejlépe využít a reprosoustavu si tak „dosměrovat“ patřičným, žádoucím směrem.

Když už máme téměř vybráno, posoudíme, jak reprosoustava vypadá z různých úhlů pohledu. Položíme si otázky: Nejsou vidět připojovací vodiče? Není vidět držák reprosoustavy? Je krycí mřížka dostatečně neprůhledná? Nejsou vidět jiné montážní prvky (šroubky…)? Nezakrývá reprosoustava výhled nebo něco důležitého v prostoru (nápisy, okno…)? Není reprosoustava příliš nápadná?

Evakuační verze reproduktorů Na začátek, pro ty z Vás, kteří se v problematice evakuačních rozhlasů nevyznáte, doporučuji tento odkaz. Proč to všechno? Protože norma, která je pro řešení evakuačních (také řečeno domácích, požárních) rozhlasů závazná, hovoří jasně: Nesmí dojít ke ztrátě pokrytí signálem. Jinak řečeno, reproduktory musí být v případě „Nouzových zvukových systémů“ (evakuační rozhlas) vyrobeny v souladu s ČSN EN 60 849. tato norma ale bude brzy nahrazena, nebo už je, pokud tyto řádky čtete po roce 2011, novou normou a sice ČSN EN 54–16 a ČSN EN 54–24. Jak tedy zajistit, aby nedošlo v dané zóně ke ztrátě pokrytí zvukovým signálem, aby porucha jednoho reproduktoru nezpůsobila výpadek celé zóny nebo systému, aby lidé v objektu vůbec zvukové instrukce mohli slyšet? Jsou dva přístupy: a) reproduktorovou síť rozdělíme na více podzón, tak aby při výpadku jedné, bylo stále slyšet z té druhé b) anebo jinak musíme zajistit, aby výpadek jednoho reproduktoru nezpůsobil výpadek celkový. V praxi se aplikují oba dva případy. Bod a) je záležitosti návrhu a projektu. Bod b) je záležitosti technické konstrukce použitých reproduktorů. A to se provádí takto: Reproduktor nesmí např. zkratovat linku. To se může např. stát v případě ohně – zvýšení teploty okolí; proto při t > 130°C (obvykle) reproduktor odpojí tepelná pojistka. Raději ať nehraje, než aby způsobil celkovou závadu.; dále je použita teflonová izolace vodičů a keramická připojovací svorkovnice, to proto, aby i mimo pojistku (před ní) nemohlo dojit ke zkratu;

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Zvolené reprosoustavy se musí líbit a musí vzhledově do interiéru zapadat. To je ale dost často problém. Na jedné straně máme fyziku a skoro vždy omezené finance, na druhé chceme něco luxusně a příjemně vypadajícího. A do toho všeho se ještě plete akustika prostor. A když máme tu největší smůlu, začnou se do toho všeho plést památkáři. Jak tedy se vzhledem nakládat? Zastavme se nejprve u materiálů. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Je zajímavé, že akusticky, např. při posuzování reentrantních reproduktorů, viz. další odstavce, se hliník akusticky „tváří“ lépe, než plast, a proto jsou takové reproduktory obvykle i dražší. Krásně je to vidět na těchto reentrantních reproduktorech (tlampačích), nebo zvukových projektorech.

Co znamenají ty ostatní parametry? Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude „bedýnka“ hrát. Nutno brát ale v potaz toleranční pásmo, které bývá obvykle 6 nebo 10 dB. Čím větší Ø středobasového reproduktoru, tím jsou větší šance, aby reproduktor hrál lépe nižší kmitočty. Dále připomínám, že v plošném ozvučení se záměrně přenášené frekvenční pásmo zdola i shora omezuje kvůli srozumitelnosti. Citlivost – jednoduše kolik to „žere“ a jak hlasitě to hraje. Tedy účinnost. Podle citlivosti si uděláme obrázek o tom, jak hlasitě to bude na jednotku přivedeného výkonu hrát. Každé 3 dB rozdílu znamenají dvojnásobek výkonu. Pozor na laický přístup, kdy „silné“ neznamená citlivé. Dále pozor na fakt, že většina výrobců u reprosoustav, které jsou určené pro 100 V rozvod a mají tak převodní transformátor, udává citlivost, jakoby tam transformátor nebyl vřazen. Dexon udává reálnou hodnotu s vřazeným transformátorem, která je samozřejmě nižší, než kdyby tam nebyl. Posledním omylem, nebo lépe „trikem“ výrobců je záměrná záměna citlivosti a SPL. Citlivost určuje účinnost reproduktoru, SPL určuje jak velká hladina zvuku bude, když přivedeme max. výkon na reproduktor. Zkreslení THD – udává, jak moc reprodukovaná sinusovka bude zdeformovaná Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek Dělící frekvence – udává, místo, kde basový reproduktor už přestává hrát díky výhybce basy a výškový už začíná hrát výšky. Směrovost, vyzařovací úhel – udává do jaké šířky, a to v horizontální i vertikální rovině (tedy dvě hodnoty) reproduktor vyzařuje. Nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Podrobeněji to rozebereme v dalším oddíle. Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat. Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, ale také použitých reproduktorů. Ale pozor u podhledových reproduktorů. Příliš těžké reproduktory není možné instalovat do podhledů z minerálních panelů, protože tyto je neudrží.

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

Co ta impedance? Opět poučka – reproduktorová síť má mít vyšší impedanci, než je minimální udávaná u zesilovače. Takže, když na zesilovači je napsáno 8 Ω, reprosoustava musí mít 8 Ω nebo 16 Ω. Stejné to je i u vysokoimpe­dančních 100 V režimu. Postupujeme-li tak, že sečteme výkon převodních transformátorů, přidáme rezervu a podle toho „o něco více“ zvolíme výkon ústředny, máme automaticky zajištěno, že impedance připojené sítě, která může být 3 kOhmy ale i 25 Ω, bude vyšší než min. vyžadovaná ústřednou.

Hlavním rysem, jak už jsme probírali, je zvolený materiál rámu či skříně reprosoustavy. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, které se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Proto volba dřevo / kov / plast je volbou o vzhledu a také volbou klimatické výdrže reprosoustavy. Zvuková kvalita reprosoustavy je dána zejména kvalitou použitého reproduktoru. Za naprostou špičku v konstrukci reproduktorů, ať už podhledových nebo skříňkových reprosoustav, považujeme reproduktory koaxiální, které jsou tvořeny basovým reproduktorem, jež má souose umístěný výškový reproduktor. To je vidět u modelu DEXON RP 122. Navíc ony špičkové konstrukce jsou vybaveny i kvalitní výhybkou. O úroveň nižší řešení konstrukce, je použití tzv. výškového difuzoru. Je to takový kalíšek umístěný souose na membráně. Díky jeho přítomnosti reproduktor dokáže lépe zahrát vyšší kmitočty. Nejnižším stupněm konstrukčního řešení je „jen“ použití širokopásmového reproduktoru, což je klasický elektromagnetický reproduktor, po kterém chceme, aby hrál co nejširší frekvenční pásmo.
