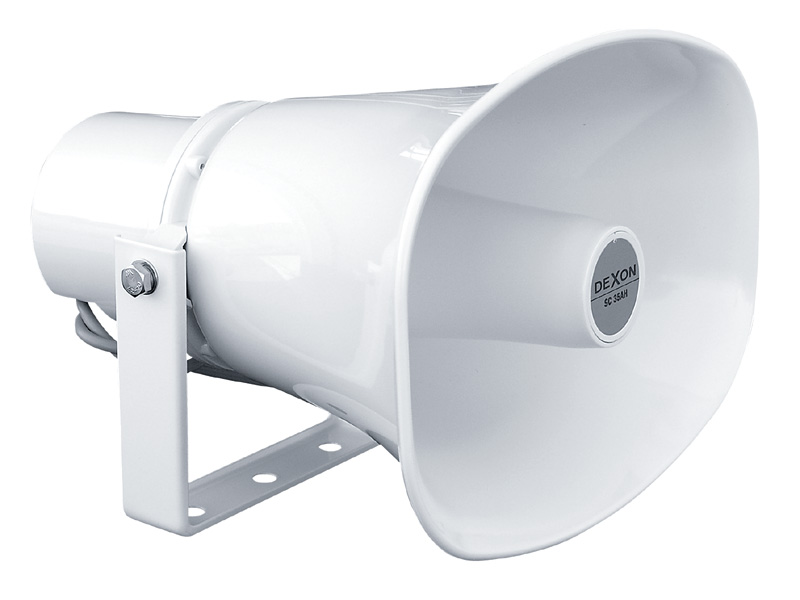

SC 35AH reentrantní reproduktor

zpět  Plošné, instal. ozvučení / Reentrantní reproduktory



lupa  lupa 2x  lupa 3x

Stručný popis: 30 W / 100 V, 200 – 11 000 Hz, 106 dB

Vhodné pro: ozvučení skladu, výroby, parkoviště, hřišť, exteriérů, obecní rozhlasy, dlouhé plochy



Kat. č.: 21 663

Cena: 1 590,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguDetailní katalogový listDetailní katalogový list EN13 klamů u reproduktorů pro plošné ozvučeníRádce pro výběr vhodné sestavyDalší technické informace

Doporučujeme vám toto příslušenství

12 268 | PRT 1000 elektronika regulátoru hlasitosti

4 vodičový, 100 W, 11 poloh, pouze elektronika

Vhodné pro: ozvučovací systémy v interiérech

12 267 | PRT 1000 regulátor hlasitosti

4 vodičový, 100 W, 11 poloh, celý regulátor

Vhodné pro: ozvučovací systémy v interiérech

12 276 | PRT 300 elektronika regulátoru hlasitosti

4 vodičový, 30 W, 11 poloh, pouze elektronika

Vhodné pro: ozvučovací systémy v interiérech

12 275 | PRT 300 regulátor hlasitosti

4 vodičový, 30 W, 11 poloh, celý regulátor

Vhodné pro: ozvučovací systémy v interiérech

12 295 | PRT 6000 panel regulátorů hlasitosti

pro montáž PR a PRT regulátorů, od 1× 10 W až po 6×100 W regulace, 483×88×3 mm, knoflíky zvlášť

Vhodné pro: ozvučovací systémy v interiérech

SLEVA 21% 490,00 Kč skladem ano

12 965 | Reproduktorový kabel pro 100V rozvody 2×1,5 mm²

speciální kabel pro 100V rozvody, 2×1,5 mm², CCA měď, kroucené žíly – lanka, nízká kapacita

Vhodné pro: připojení rozhlasové ústředny, zesilovače a reproduktorů ve 100 V režimu


Výrobek doporučujeme pro tato ozvučení

Ozvučení na střeše auta pro politické strany, reklamu, nebo pojízdné prodejny

Ozvučení je koncipováno na základě jednoduchého 12V zesilovače a mixážního pultu.

Ozvučení většího sportovního areálu

Větším sportovním areálem rozumíme rozlehlejší hřiště s tribunou. Toto ozvučení může být zkombinováno s…



Ozvučení obce a vesnice 100V rozhlasem

Ozvučení obecním rozhlasem může probíhat prakticky dvěma způsoby. Buďto se systém buduje odznova, nebo…

Ozvučení pro parkoviště a autobazary

Návrh ozvučení se týká parkoviště, které může být firemní, u prodejny, nebo u restaurace. Má komerční povahu.



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

10 ks Odpor keramický 100 ohm / 20 W

v hodnotě 150,00 Kč, zdarma při objednávce nad 2 000,00 Kč

6 ks Jack 6.3 mono on kabel masivní

v hodnotě 294,00 Kč, zdarma při objednávce nad 3 000,00 Kč

6 ks XLR L ona kabel

v hodnotě 276,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks Úsporná zářivka 7W E14 2U

v hodnotě 158,00 Kč, zdarma při objednávce nad 8 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / reentrantní reproduktory fungují?

Zde je nutné zmínit špatné „české“ řešení. Mnoho, rádoby odborníků, si myslí, že stačí zakoupit jakýkoli reproduktor a udělat z něho evakuační tak, že si sami vestaví tepelnou pojistku a keramickou svorkovnici. Tento přístup je naprosto špatný a nebezpečný!!! 1. Není jistota, že tato úprava svépomocí je technicky správně 2. Takovýto reproduktor neodzkoušela žádná laboratoř 3. Takovýto reproduktor nemá certifikát, který bývá vyžadován u kolaudace budovy a revize, potažmo vstupní zkoušky evakuačního rozhlasu. 4. Dodavatel, který tuto úpravu svépomocí provede, se vystavuje obrovskému riziku, kdy budou muset být všechny reproduktory vyměněny (a obvykle se nejedná o malé počty) a také riziku, kdy evakuační systém nemusí v době nebezpečí a ohně fungovat! 5. Závěr je, že je možné používat jen evakuační reproduktory s certifikátem, jaké dodává např. Dexon.

Jak fungují sloupové reprosoustavy? Jejich největší předností je široká směrová charakteristika (až 90° / 1kHz, –3 dB). Za tímto účelem jsou sloupové reprosoustavy konstruovány. Konstrukčně se zakládají na malých reproduktorech, které jsou namontovány ve sloupci pod sebou. Ty mohou být navíc nakloněny. Platí, že 1) čím užší a vyšší, tím širší horizontální směrová charakteristika 2) čím vyšší, tím užší vertikální směrová charakteristika 3) čím vyšší, tím větší počet reproduktorů, tím vyšší citlivost a výkon 4) čím užší, tím horší přenášení nízkých kmitočtů, protože reproduktory mají malý Ø membrány. Na základě těchto ukazatelů je jasné, že se sloupové reprosoustavy hodí pro ozvučování širokých prostor z malého počtu míst. Své uplatnění najdou na náměstích, aulách, sálech, ale také i v kostelech. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Další vlastností reproduktorů je to zda je stereofonní nebo monofonní. Řešení je takové, že se použije středobasový reproduktor s dvěmi kmitacími cívkami, a tak můžeme přivést stereofonní signál. Aby stereofonní vjem byl ještě umocněn, osadí se souose dva výškové reproduktory a každý se nasměruje. Každý z těchto reproduktorů „hraje“ samozřejmě jiný signál. Z praxe ale mohu říci, že stereofonní vjem takového reproduktoru je opravdu malý. Jde spíše o výhodu, přivedení stereofonního signálu do jednoho reproduktoru a tedy ulehčení rozvodu zvukového signálu.

Velkou výhodou reentrantních reproduktorů je jednak vysoká klimatická odolnost (protože kmitací cívka je dobře uschována) a jednak vysoká citlivost., která u modelu DEXON SC 60AH dosahuje až 115 dB. Ten je navíc dvoupásmový. Díky své směrovosti se tyto reproduktory používají pro ozvučování do dálky, např. v obecních rozhlasech, průmyslu a na parkovištích. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Kromě samotného charakteru zvuku (jeho „barvy“) musíme dbát také na správnou hlasitost. Asi si uvědomujete, že někdy ozvučení může být nedostatečně hlasité. Ovšem častou chybou je naopak i to, že ozvučení je hlasité až moc. Zatímco v prvním případě takového špatného ozvučení lidé nerozumějí a tím pádem ani nechápou, „proč to tam hraje“, v tom druhém případě je příliš velká hlasitost zdrojem nervozity a špatné nálady (třeba na pracovišti). Pro lepší orientaci uvádím pár příkladů, co požadovat:

kapely, diskotéky hlasité, důraz na nezahuhlanost na basech, pozor na zafoukávání, důraz na kvalitní basy a neostré výšky
restaurace, pivnice hlasité, ale spíše jako kulisa, nikdo nedává pozor
pizzerie, bary, kavárny nízká hlasitost, teplý zvuk, příjemný, kulisa
hotely, penziony nízká hlasitost, kulisa, „neagresivní“ hudba, v případě evakuace studený zvuk, vysoká hlasitost
banketky, taneční plochy teplý a zároveň i hlasitý zvuk, musí být příjemný i při nízkých hlasitostech, hlasité i tiché ozvučování
kanceláře, administrativa spíše studený zvuk, nízká hlasitost, neagresivní, ozvučení nesmí „vyčnívat“ nad hlukem kanceláře
školy spíše studený zvuk, srozumitelný pro hlášení, hlasité
prodejny typu květinářství teplý příjemný zvuk, nízká hlasitost, neagresivní hudba
prodejny typu oblečení teplý zvuk, hlasitý, důraz na basy, taneční hudba
supermarkety studený zvuk, teplý díky akustice nemožný, srozumitelný, střední hlasitost, neagresivní hudba, v případě evakuace hlasitý a srozumitelný
rodinný dům, byt teplý zvuk, příjemný, hudba která se líbí, střední hlasitost
kostel studený, teplý nemožný a proti akustice, velký důraz na srozumitelnost
nádraží, velké čekárny studený zvuk, především srozumitelný, vysoká hlasitost
konference, zasedačky teplý zvuk, srozumitelný, střední hlasitost, důraz na příjemný hlas
přepážky, okénka hlasitost dle potřeby, především srozumitelnost, důraz na eliminaci snímání okolního hluku
fitness, aerobic, spining hlasité ozvučení, teplý zvuk, důraz na basy, agresivní hudba, taneční
sportoviště hlasité ozvučení, srozumitelné, nízké kmitočty dle možností, neostré výšky, důraz na eliminaci ozvěn
venkovní posezení teplý zvuk, příjemný, jen na daném místě, nízká hlasitost
obecní rozhlas vysoká hlasitost, směrovost, srozumitelnost, studený zvuk

Zajímavé je také posuzovat použitou membránu reproduktoru. Nejlepší reproduktory ji mívají kevlarovou, ty normální naopak „jen“ z grafitovaného papíru. Pokud má být reproduktor vlhkuodolný, používá se na membránu polypropylen.

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Samotnou kapitolou pro sebe je způsob instalace reprosoustavy. Asi nás ihned napadne, že přeci „bedýnky“ můžeme věšet na zeď na háček či kloubový držák, nebo je vestavovat do podhledu pomocí šroubků či samozatahovacích klapek. Ano, máte pravdu. Tak nějak to je. Ale jenom montážní firmy, které instalují stovky reproduktorů a reprosoustav, po delší době ocení finesy, jež instalaci ulehčují. A tam se poznají kvalitní výrobky. Základní způsoby instalace jsou: 1. závěs – obvykle háček na zadní straně. Pozor na možnost skrýt přívodní vodiče do útrob reprosoustavy, jinak reprosoustava odstává. Příkladem je DEXON ARS 323 a DEXON SPT 631. 2. konzola – uzpůsobený kloubový držák, který umožňuje naklánění i natáčení. Pozor na kvalitní aretaci. Příkladem je DEXON SP 412 3. šroubky – jsou bohužel na čelní straně vidět. Doporučujeme zatírat barvou koše. Příkladem jsou reproduktory do koupelen. 4. pružiny – používají se obvykle u podhledových reproduktorů, které tak nemají žádný viditelný montážní prvek. 5. samozatahovací klapky – mají je reproduktory pro vestavbu do sádrokartonu. Opět není vidět žádný montážní prvek. Reproduktor se dotáhne důmyslným mechanismem.

Hlavním rysem, jak už jsme probírali, je zvolený materiál rámu či skříně reprosoustavy. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, které se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Proto volba dřevo / kov / plast je volbou o vzhledu a také volbou klimatické výdrže reprosoustavy. Zvuková kvalita reprosoustavy je dána zejména kvalitou použitého reproduktoru. Za naprostou špičku v konstrukci reproduktorů, ať už podhledových nebo skříňkových reprosoustav, považujeme reproduktory koaxiální, které jsou tvořeny basovým reproduktorem, jež má souose umístěný výškový reproduktor. To je vidět u modelu DEXON RP 122. Navíc ony špičkové konstrukce jsou vybaveny i kvalitní výhybkou. O úroveň nižší řešení konstrukce, je použití tzv. výškového difuzoru. Je to takový kalíšek umístěný souose na membráně. Díky jeho přítomnosti reproduktor dokáže lépe zahrát vyšší kmitočty. Nejnižším stupněm konstrukčního řešení je „jen“ použití širokopásmového reproduktoru, což je klasický elektromagnetický reproduktor, po kterém chceme, aby hrál co nejširší frekvenční pásmo.

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

Většina reproduktorů a reprosoustav pro plošné ozvučení je koncipována pro tzv.vysokoimpe­danční rozvody, v našem případě pro 100 V rozvody. K tomu je zapotřebí převodní transformátor. Jeho vlastnosti jsou dosti kritické a mohu zodpovědně říci, že se na kvalitě celého reproduktoru podílejí z více, jak třetiny. Ptejte se proto, jak kvalitní je, jak „velký“ je. Důležité je, zda má vyvedeny odbočky, protože pak při instalaci si můžeme vybírat příkon reproduktoru, potažmo jeho výslednou hlasitost. DEXON ARS 290 má nejenom odbočky vyvedené, ale i rovnou zabudován jejich přepínač. Finesou na celém transformátorovém řešení je RC člen pro omezení stojatého vlnění na přívodním kabelu, což oceníte zejména u rozsáhlých obecních rozhlasů. Drobnostmi na konec je krycí mřížka s logem nejenom k ochraně reproduktoru, ale prostě proto, aby reprosoustava vypadala také elegantně. U dobrých reproduktorů nalezneme navíc v balení háček na snadné sejmutí přední mřížky.

Co ta impedance? Opět poučka – reproduktorová síť má mít vyšší impedanci, než je minimální udávaná u zesilovače. Takže, když na zesilovači je napsáno 8 Ω, reprosoustava musí mít 8 Ω nebo 16 Ω. Stejné to je i u vysokoimpe­dančních 100 V režimu. Postupujeme-li tak, že sečteme výkon převodních transformátorů, přidáme rezervu a podle toho „o něco více“ zvolíme výkon ústředny, máme automaticky zajištěno, že impedance připojené sítě, která může být 3 kOhmy ale i 25 Ω, bude vyšší než min. vyžadovaná ústřednou.
