Plošné, instal. ozvučení / Evakuační rozhlasy

Jak plošné, instal. ozvučení / evakuační rozhlasy fungují?

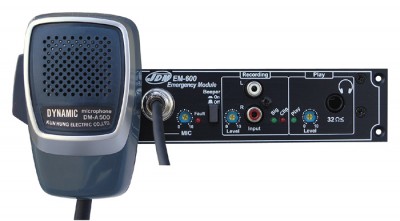

3. Jakým způsobem se nahrávají evakuační zprávy?
Setkáme se s mikrofonním vstupem, mikrofonem přímo, linkovým vstupem, softwarově v podobě hotového souboru.

3. Jakým způsobem se hlídá vedení mezi EPS a nouzovým zvukovým systémem?
Obvykle se na toto zcela zapomíná. V požárním rozhlasu Velký systém Dexon/Jedia jsou definovány impedanční stavy v EPS.

4. Mohou být k ústředně evakuačního rozhlasu připojeny regulátory hlasitosti tak, aby byly splněny požadavky na nouzový zvukový systém?
Platí nepsané pravidlo, že do požárního rozhlasu regulátory hlasitosti nepatří, protože jejich pravidelným měřením v evakuačním stavu (co 100s) by došlo časem k jejich zničení. Regulátor by musel být jinak plně elektronický. Navíc i regulátor hlasitosti musí splňovat ČSN EN 60 849. Navíc je potřeba hlídat funkčnost samotného nuceného poslechu, nejlépe pomocí odměření průchodnosti, impedance a napětí v simulovaném EM stavu, kdy je nucený poslech sepnutý.

4. Používá systém akumulátoru nebo UPS? Pokud ano, jaká je životnost připojených akumulátorů (kapacita/po kolika létech)?
Viz ČSN EN 60 849, § 5.6. Běžné počítačové UPS není možné v NZS používat, protože jejich kapacita po 4 letech 80% původní kapacity zdaleka nedosahuje. Akumulátory musí být vyšší životnosti. Akumulátory, min 80% po 5 létech.

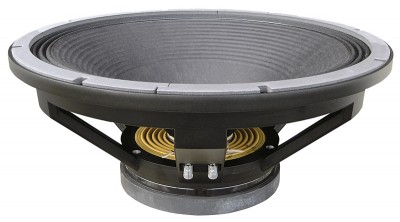

3. Pokud se používá měření impedance, používá se kapacitní člen na konci vedení? Pokud ne, jakým způsobem je kompenzována teplotní změna impedance reproduktorů?
Kapacitní člen slouží nejenom ke kompenzaci teplotních změn ale také jako přizpůsobení impedance u dlouhých vedení.

Na trhu jsou i takoví profesionálové nabízející evakuační rozhlasy (také nazývané Požárními rozhlasy nebo správně Nouzovými zvukovými systémy) a rekrutující se z elektroinsta­lačních firem, kteří nabízejí evakuační rozhlas povrchně a bez dalších souvislostí. Také tvrdí, že „tento jeden přístroj zvládá celý systém požárního rozhlasu“ Už na počátku je jasné, že to fyzicky není možné. Dokonce se odvolávají na příslušnou normu. Investorům, jež od takovéto firmy nakoupí se to rychle vymstí již při kolaudaci stavby, kdy se přijde na to, že tento Nouzový zvukový systém by měl být „jaksi“ komplexnější.

Zálohování prvků požárního rozhlasu I
1. Jakým způsobem splňujte evakuační rozhlas bod 4.1.g normy – zálohováním zesilovačů či jinak?
Mnoho systému tento bod vůbec neřeší. Pouze detekují závadu zesilovače, ale neprovedou přepojení na náhradní zesilovač. Mnohdy i konfigurace počtu záloh k počtu všech zesilovačů není dostatečná. Velký systém Dexon/Jedia používá konfigurace 4/1 nebo 8/1. Je-li zjištěná závada, automaticky se přepíná na náhradní zesilovač.

1. Maximální počet zón?

   Dávejte pozor na konfiguraci softwaru, který může být záměrně konfigurován jen pro určitý počet zón. Velký systém Dexon/Jedia to má neomezeně, rozšiřuje se po 20 zónách.

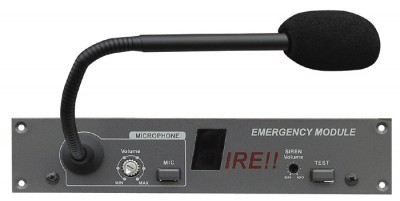

2. Jakým způsobem je měřen evakuační mikrofon a zobrazena jeho závada?

   Viz ČSN EN 60 849, § 5.3e. Např. Velký systém Dexon/Jedia používá bias proud + indikaci dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy.

3. Maximální počet připojených mikrofonů pro běžnou obsluhu?

   Nutno rozlišovat mezi mikrofony pro běžnou obsluhu a mikrofony evakuačními.

Evakuace, evakuační hlášení II
1. Jak rychle začne systém vysílat signál nouze, popř. evakuační hlášení, po obdržení patřičného signálu z EPS?
Viz ČSN EN 60 849, § 4.1d – vyžaduje 3 s. Velký systém Dexon/Jedia reaguje do 1 s.

4. Jak jsou zobrazovány závady zesilovačů?
Viz ČSN EN 60 849, § 5.3h, 5.3g. Nejlépe indikace dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy.

3. Jak rychle detekuje systém jakoukoli závadu?
Viz ČSN EN 60 849, § 5.3 jasně vyžaduje 100s. Dokážou to i softwarově řešené NZS?

3. Jak dlouho je systém schopen provozu, není-li stav evakuace, ale je poškozeno hlavní napájení?
Viz ČSN EN 60 849, § 5.6. Podle konfigurace akumulátoru a systému, obvykle nejméně 24 h.

3. Jakým způsobem je měřeno pouzdro cívky evakuačního mikrofonu a zobrazena jeho závada?
Viz ČSN EN 60 849, § 5.3e. Většina systémů toto měření neprovádí. Velký systém Dexon/Jedia má laděný rezonanční obvod, který odhalí i poškození obalu evakuačního mikrofonu. Indikuje dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy.

4. Maximální počet hlídaných mikrofonů (tj. evakuačních mikrofonů)?
Pozor nezaměňovat s mikrofony pro běžnou obsluhu, které nebývají monitorované.

3. Je součástí dodávky potřebná dokumentace, provozní, kniha, instalační kniha, zaškolení atd.?
Viz ČSN EN 60 849, § 7.2. V případě Velkého systému Dexon/Jedia jsou automaticky součástí montážní a instalační schémata, návod k použití, instalační kniha, provozní kniha, protokol o vstupní zkoušce, protokol o revizi, informační a výstražné grafické cedulky, protokoly o měřeních.

Měření zvukových podmínek, administrativa I
1. Je dodavatel oprávněn (certifikován) k měření srozumitelnosti evak. hlášení dle metody CIS anebo RASTI? Kdo srozumitelnost měří?
Viz ČSN EN 60 849, § 5.1. Většina dodavatelů neprovádí anebo není oprávněná tato měření provádět. Dexon Czech s.r.o. je certifikován dle RASTI a srozumitelnost přímo odměřuje.

3. Jak se systém vypořádá s nárůstem hluku v budově?
Viz ČSN EN 60 849, § C.1. Je provedeno automatické nastavení hlasitosti evak. hlášení podle kontinuálního měření hluku?

Evakuace, evakuační hlášení I
1. Maximální počet nezávislých hlášení v jednom okamžiku?
Je dáno generátorem nouzových hlášení. Obvykle 8, Velký systém Dexon/Jedia umí 20.

Dohled nad evakuačním rozhlasem, indikace a detekce závad I
1. Jakým způsobem se archivují záznamy o provozu a poruchách?
Externí tiskárnou, v flash EPROM, atd. Log je možno posílat jednak do EPS nebo uchovat na HDD.

2. Je dodavatel oprávněn (certifikovaný hlukoměr) k měření SPL hluku a SPL nouzového hlášení? Kdo toto měří?
Viz ČSN EN 60 849, § C3.1, C3.2. Dexon Czech s.r.o. vlastní kalibrovaný hlukoměr. SPL hluku i hlášení odměřuje.
