JPA 2030 rozhlasová ústředna

zpět  Plošné, instal. ozvučení / Rozhlasové ústředny



lupa  lupa 2x  lupa 3x



Stručný popis: 1 line vstup, 1 stereo zóna, 2×30 W, přehrávač MP3, SD + USB čtečka, Bluetooth, IR dálkové ovládání, malé rozměry

Vhodné pro: ozvučení interiérů, přepážek, aut, autobusů s komfortem přehrávače

NOVINKA

Kat. č.: 27 915

Cena: 3 990,00 Kč s DPH Skladem:  ano


Podrobné technické informace Návod k použití10 nebezpečí při nákupu rozhlasové ústřednyRádce pro výběr vhodné sestavyKalkulačka nákladů na elektřinuDalší technické informace

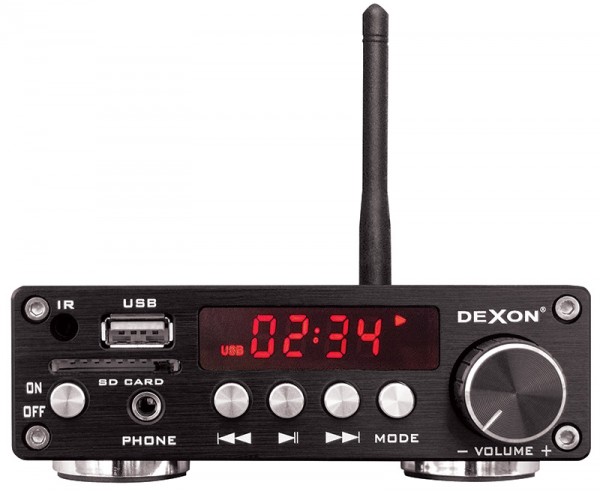

Model JPA 2030 je nejmenším provedením rozhlasové ústředny. Obsahuje jak zesilovač o výkonu 2×30 W (ústředna je stereofonní s připojením do nízkoimpedančního rozvodu 4 – 8 Ω), tak i Mp3 přehrávač z USB slotu nebo SD karty, tak i Bluetooth konektivitu. Je tedy možné vzdáleně přehrávat podkresovou hudbu z chytrého telefonu nebo tabletu.

To vše je vměstnáno do jednoho přístroje s led displejem. Na předním panelu ještě vidíme výstup na sluchátka. Zadní panel, kromě šroubovacích svorek pro připojení reproduktorů, nabízí dvojici konektoru RCA. Ty slouží jako linkový Aux vstup, na jehož poslech můžeme ústřednu přepnout.

Tato mini rozhlasová ústředna najde uplatnění především díky malým rozměrům. Je proto vhodná pro ozvučení menších prostor, kanceláří, pokojů a přepážek.


Doporučujeme vám toto příslušenství

03 404 | NS 70 konvertor HDMI / RCA audio + CVBS video

vstup HDMI, výstup 1× stereo audio RCA (Cinch) + 1× kompozitní video CVBS, přepínač režimu PAL / NTSC, podpora rozlišení až 1920×1080

Vhodné pro: napojení zesilovače, rozhlasové ústředny nebo mixážního pultu na přehrávací zařízení (televizor, projektor, notebook) s pouze HDMI výstupem (HDMI se zpětným kanálem – funkce ARC)

03 405 | NS 71 konvertor S/PDIF Coaxial + TOS-Link / RCA audio

vstup digitální S/PDIF koaxiální + optický TOS-Link, výstup 1× stereo audio RCA (Cinch) + 1× na sluchátka Jack 3,5, podpora vzorkování do 192 kHz / 24 b

Vhodné pro: napojení zesilovače, rozhlasové ústředny nebo mixážního pultu na přehrávací zařízení (televizor, projektor, notebook) s pouze digitálním výstupem

12 163 | Miska signálová

115×70×52 mm, signálová, 2× RCA Cinch, Jack 3,5, RCA CVBS, USB, HDMI, VGA

Vhodné pro: připojení počítače, notebooku, projektoru, zdroje audio nebo video signálu

12 935 | Stíněný kabel profesionální 1 žíla

PVC izolace, 1 žíla CuL, dvojité stínění Cu opředením a Al folií

Vhodné pro: signálové napojení


S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

10 ks Odpor keramický 100 ohm / 20 W

v hodnotě 150,00 Kč, zdarma při objednávce nad 2 000,00 Kč

6 ks Jack 6.3 mono on kabel masivní

v hodnotě 294,00 Kč, zdarma při objednávce nad 3 000,00 Kč

6 ks XLR L ona kabel

v hodnotě 276,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks Úsporná zářivka 7W E14 2U

v hodnotě 158,00 Kč, zdarma při objednávce nad 8 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / rozhlasové ústředny fungují?

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Odolnost proti změnám na zónách je důležitá, pokud víme, že se zónami se často „pracuje“. Rozhlasové ústředně nesmí vadit, když se něco odpojí, anebo všechny regulátory hlasitosti jsou nastaveny na krajní mez.

Výkon – udává se ve W RMS s ohledem na dané zapojení a impedanci. Proto u nízkoimpedančních modelů narazíme např. na následující údaje: – Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω ) RMS 2 × 350 W Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 4 Ω ) RMS 2 × 550 W Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω , můstek) RMS 1 × 1000 W. Zde vidíte, jak se liší pro různou zatěžovací impedanci a zapojení (normální stereo / můstek). Tato data jsou od nízkoimpedančního modelu Dexon DAP 1000. . Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude rozhlasová ústředna hrát. Nutno brát ale v potaz toleranční pásmo, které bývá –3 dB. Většina dosahuje 20 – 20 000 Hz zcela s přehledem. Vstupní citlivost – obvykle 0 dBm = 1,55 V = ± 0,707 V ef. symetricky. Říká, jak velký signál nutno přivést na vstup, abychom dosáhli maximálního výkonu při daném zkreslení v daném pásmu. Profesionální rozhlasové ústředny dovolují symetrické i nesymetrické připojení. Výhodou toho symetrického je větší odolnost proti rušení a brumům.

Naše rozhlasové vysílání někdy potřebujeme nahrávat. Využijeme k tomu výstup na nahrávání. Ten bývá kombinován s výstupem na další zesilovač a další mixážní pult, což dovoluje rozšiřovat ústřednu na výkonové nebo vstupní straně.

Zajímavou otázkou je, kolik těch zón v podstatě zvolit. Samozřejmé je, že se potřebujeme obvykle napasovat na dispozice ústředny, a tak v „malých“ systémech navrhujeme ozvučení na 4, 5 nebo 8 zón. A když už máme rozhodnuto o zónách, co takhle na každou zónu pustit jiný signál? S jednoduchou ústřednou toto nedovedete. Musíme zvolit rozhlasovou ústřednu z řady DEXON JPA 1640. Toto zařízení obsahuje digitální matici, kterou v připojeném softwaru ovládáme a určujeme, „kde co“ bude hrát. Praktické užití? Typické pro penziony, na pokojích hraje klidná hudba, ale v restauraci něco živějšího. Pro toto maticové uspořádání existuje i levnější a snadnější na obsluhu, řešení. Doporučuji si něco přečíst o DEXON JPA 1160, která signálovou matici řeší pomocí přepínačů.

Musí platit, že komfort vychází především z požadavků obsluhy, a ne investora či technických znalostí provádějící montážní firmy. Zaměříme se např. na to, jaké druhy podkresových signálů umí ústředna zpracovávat. Hned na prvním místě se naskýtá posouzení vstupů pro mikrofony MIC a pro přístroje, jako jsou CD přehrávače, Mp3 atd. Ty připojujeme do vstupu označených AUX provedených obvykle konektorem Jack 6,3. Pokud jsou tyto přístroje stereofonní, musíme je připojit na vstupy LINE s konektory Cinch, jelikož musíme stereo signál v ústředně převést na monofonní.

Proč rozhlasovou ústřednu a ne klasický receiver / hifi věž? Mnohokrát se setkávám s praxí, kdy budoucí uživatel je opravdu totální laik a přijde s potřebou řešení malého ozvučení. Je teď jedno, jestli hodlá ozvučit restauraci, penzion nebo kancelářské prostory. Ví, že ozvučení je pro něj okrajová záležitost a proto ji chce i „okrajově“ vyřešit. Šup tam nadbytečnou hifi věž z domu, pár repráků a už to hraje. Toť praxe. Ale praxe, která za rok či dva ukáže, že ono „okrajově“ bylo špatně a že to chtělo přece jenom profesionálnější řešení. Najednou je potřeba více mikrofonů, používaná CD jsou už oposlouchaná, je potřeba připojit další reproduktory, panu řediteli dát „nejhlavnější“ mikrofon, a ono to nejde. O tom, že systém je poruchový a není robustní, nemluvě. V tomto názorném případu jsem Vám ukázal, proč se nad plošným ozvučením zamýšlet. Dát dohromady zadání ozvučení může být celkem obtížné a abych Vám to ulehčil, sepsal jsem otázky „na uživatele“, které když si necháte zodpovědět, nebo si je zodpovíte sami, máte jistotu, že se na nic nezapomnělo.

Přepážkové mikrofony speciální nebo univerzální? To je typický dotaz, který si položíme, chceme-li provádět hlášení. Jsou speciální rozhlasové ústředny, jako např. DEXON JPA 1240A, které mají „k sobě“ speciální mikrofony. Ty mají funkce, jako jsou spouštění gongu, směrování do zón. To je součástí i přímo na hlavním panelu ústředny.

Jsou tady otázky, které Vás nasměrují na specifikaci plošného ozvučení. Všechny si nechte zodpovědět, přemýšlejte nad nimi. Má plošné ozvučení sloužit hlavně jako zvuková kulisa? Chceme řešit hudební doprovod? Má plošné ozvučení sloužit k oznámování hlášení na požadovaných (různých) místech? Má plošné ozvučení sloužit jako prvek k oznamování evakuačních a jiných bezpečnostních zpráv? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné systémové situace (výpadek napájení, zkraty, přehřátí, odpojení…)? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné provozní situace (požár, poplachy, evakuace…)? Počet zón a počty reproduktorů v jednotlivých zónách? Jaká je požadována hladina akustického tlaku, či obecněji, hlasitost? Jakou hustotu reproduktorů si můžeme, s ohledem na interiér, dovolit? Jaké reproduktory či reprosoustavy budou asi k dispozici? Celkový výkon ozvučovacího systému? Jakou má mít systém výkonovou rezervu? Jaké jsou požadovány zdroje signálů a jejich umístění (mikrofony, přehrávače)? Jaký je požadován komfort obsluhy a její dostupnost, “blbuvzdornost”, blokování, dálkové ovládání? Jsou speciální omezující požadavky na kabeláž (obklady, dlažby, památky)? Jak má ozvučovací systém vzhledově vypadat? Má být nějak v souladu s interiérem (tvary, barvy)? Podmínky pro klimatickou odolnost (venkovní prostředí, průmysl, výroba …)? Vyžaduje se odolnost proti vandalismu? Jsou další speciální elektrotechnické nároky, mimo elektrické bezpečnosti a elektromagnetické kompatibility? Jsou nějaké podmínky pro požární bezpečnost? Jaká má být opravitelnost a možnost budoucí repase? Počítá se s budoucím rozšířením ozvučovacího systému? Finanční hledisko? Předpokládaný rozpočet?

Základním parametrem při volbě rozhlasové ústředny bývá její celkový výkon a výkon jednotlivých zón. V praxi se setkáme s výkony od 60 W klidně až po 480 W u koncových zesilovačů, které rozhlasové ústředny posilují. Jak potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu. Důležitým „parametrem“, který není ani tak měřitelným, ale je dost podstatný, je samotná přebuditelnost a robustnost ústředny. Tento fakt dokáže docela slušně zahýbat cenou a proto narazíte na ústředny levnější, ale i klidně dvojnásobně dražší. Ona robustnost už je vidět na celé skříni, na chlazení i provedení vnitřní konstrukce.

Dobrou vychytávkou je equalizér. Již typ zmiňované ústředny DEXON JPA 1240A,, jako mnoho jiných modelů je vybaven equalizérem. Myšlenka jde dál a equalizér je u tohoto modelu doplněn navíc v podobě 2 pásem na každý vstup. Tam je to hodně praktické, protože právě každý vstup má jinou zvukovou barvu, jež si potřebujeme dostavit.

Když se podíváme na vstupy výkonné rozhlasové ústředny DEXON JPA 1680 najdeme tam nejenom řadu konektorů, aby připojení k „okolnímu světu“ bylo prostě snazší ale také řadu DIP spínačů. Těmi zapínáme fantomové napájení kondenzátorových mikrofonů, určujeme vstupní citlivost, zapínáme LP filtry, a dokonce řešíme tzv. priority vstupů – jejich vzájemné chování a umlčování. Citlivou obvodovou záležitostí je kvalita použitých relé na zónách a jejich zapojení. Ty hodně „dobré“ ústředny používají ty nejkvalitnější a co navíc, není-li zóna aktivována, je automaticky zazemněna, to proti indukci rušivých signálů. Navíc tato výstupní část bývá doplněna přepěťovými ochranami pro zónové vedení. Napájení ústředny je realizováno napětím 230 V / 50 Hz. Co ale záloha? Ta se provádí stejnosměrným napětím 24 V DC a je velice důležité, aby se připnutí na toto napětí provedlo pozvolně. Kvalitní ústředny toto umí. Stejně jako dálkové sepnutí napájení ústředny.
