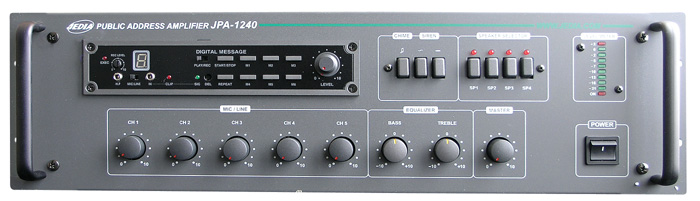

JPA 1240 rozhlasová ústředna

Stručný popis: 5 vstupů, 4 zónová, 240 W, slot pro modul signálu, siréna, gong, tel, ochrany, ventilátor

Vhodné pro: ozvučení interiérů i exteriérů s velkým komfortem



Kat. č.: 27 857

Cena: 15 990,00 Kč s DPH Skladem:

Objednat:  ks

Chcete s výrobkem poradit?
Zdarma získáváte tyto služby
Doporučit výrobek

Jak plošné, instal. ozvučení / rozhlasové ústředny fungují?

Zkreslení THD+N – hodně laicky řečeno, udává, jak moc přivedená sinusovka bude zdeformovaná i za přispění šumu zesilovače; Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek; Odstup S/N – určuje v dB hodnotu odstupu signálu od šumu; Odstup L/R – určuje v dB odstup kanálů od sebe; Rychlost přeběhu SR – udává se ve V/us a napovídá o tom, jak velkou změnu výstupního napětí provede za co nejmenší časový úsek. Takže údaj hodnotící – „silně“ a „rychle“.; Tlumení Damping – s ohledem na výkon a frekvenční pásmo určuje, jak nízká je výstupní impedance zesilovače. To je dost důležitý údaj, protože opravdu nízkou vyžadují reprosoustavy.; Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat.; Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, elektroniky a součástek.

Dobrou vychytávkou je equalizér. Již typ zmiňované ústředny DEXON JPA 1240A,, jako mnoho jiných modelů je vybaven equalizérem. Myšlenka jde dál a equalizér je u tohoto modelu doplněn navíc v podobě 2 pásem na každý vstup. Tam je to hodně praktické, protože právě každý vstup má jinou zvukovou barvu, jež si potřebujeme dostavit.

Dost často se ptáme, jaké výstupy má rozhlasová ústředna pro posílení. Je to záležitost s praktickým dopadem, když budeme potřebovat zónu rozšířit a navýšit tak její výkon. Jak zesilovač připojíme? Na 100 V výstup pomocí převodníku anebo rovnou na posilující výstup?

Řetězec našeho ozvučení je: mikrofony a zdroje signálu – rozhlasová ústředna – reproduktory. Představte si ale, že před reproduktory jsou v jednotlivých místnostech vřazeny regulátory hlasitosti. Praktická věc. Co když, ale je regulátor v pozici minimální hlasitost a má být provedeno hlášení? Jak regulátor hlasitosti „obejít“ a hlášení provést? Účelem je tedy vnutit posluchači signál i když má nastavenou nulovou hlasitost. Důvod je hlavně bezpečnostní a procesní. Znamená to, ale pro celý systém jisté nároky na kabeláž, spec. výstup s rozhlas. ústředny, spec. regulátor hlasitosti, zdroj „nutícího“ signálu, např. z EPS či speciálního tlačítka na mikrofonu. Používané označení je NP, E/M, DIRECT . Řešíme-li nucený poslech, musíme zvážit, kde všude se má realizovat a v případě evakuace řešíme tzv. sousedy evakuace. Třívodičový nucený poslech se realizuje pomocí spec. vodiče NP, kde se generuje zvukový signál, jež se na reproduktor dostane i přes (pouze) polohu “vypnuto”. Nevýhoda – není ošetřena poloha slabé hlasitosti, jen je ošetřena poloha „vypnuto“. Další nevýhodou je, že u nekvalitních ústředen dochází k brumům a ovlivňování jednotlivých reproduktorů. Moderní, čtyřvodičový nucený poslech se provádí tak, že při nebezpečí se na dvojici spec. signálních vodičů E/M generuje napětí, které ovládá cívku relé a to přemosťuje regulátor hlasitosti. Tím je ošetřena jakákoliv poloha hlasitosti. Spínací napětí může být i jiné velikosti (12 V, 24V). Regulátor hlasitosti DEXON PR 104 je tak „chytrý“, že podporuje oba řešení nuceného poslechu.

Přepážkové mikrofony speciální nebo univerzální? To je typický dotaz, který si položíme, chceme-li provádět hlášení. Jsou speciální rozhlasové ústředny, jako např. DEXON JPA 1240A, které mají „k sobě“ speciální mikrofony. Ty mají funkce, jako jsou spouštění gongu, směrování do zón. To je součástí i přímo na hlavním panelu ústředny.

Je-li ústředna komfortnější, má asi zabudovanou moderní čtečku Flash paměti na USB konektoru, čtečku SD paměťové karty, pokud se nejedná o tak moderní rozhlasovou ústřednu, má vestavěn alespoň tuner a CD přehrávač. U těch lepších je tuner vybaven praktickou funkcí RDS.

Výkon – udává se ve W RMS s ohledem na dané zapojení a impedanci. Proto u nízkoimpedančních modelů narazíme např. na následující údaje: – Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω ) RMS 2 × 350 W Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 4 Ω ) RMS 2 × 550 W Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω , můstek) RMS 1 × 1000 W. Zde vidíte, jak se liší pro různou zatěžovací impedanci a zapojení (normální stereo / můstek). Tato data jsou od nízkoimpedančního modelu Dexon DAP 1000. . Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude rozhlasová ústředna hrát. Nutno brát ale v potaz toleranční pásmo, které bývá –3 dB. Většina dosahuje 20 – 20 000 Hz zcela s přehledem. Vstupní citlivost – obvykle 0 dBm = 1,55 V = ± 0,707 V ef. symetricky. Říká, jak velký signál nutno přivést na vstup, abychom dosáhli maximálního výkonu při daném zkreslení v daném pásmu. Profesionální rozhlasové ústředny dovolují symetrické i nesymetrické připojení. Výhodou toho symetrického je větší odolnost proti rušení a brumům.

Další obvodovou funkcí bývá subsonic filtr. U klasických rozhlasových ústředen je řešen jako dolní propust relativně na nízkých kmitočtech a zabraňuje pronikání nežádoucích signálů do vst. části zesilovače. U modelů pro plošné ozvučení tento filtr bývá klidně nastaven na 40 Hz a je dost důležitý pro velmi rozlehlá vedení tohoto plošného ozvučení.

Vybrali jsme ústřednu, nainstalovali ji. Schválně zkuste na místo instalace zajet po roce. Co tam hraje? Zjistíte, že nic, nebo je puštěný jen tuner. Věřte, že to dobré pohodě ozvučovaného prostoru moc nepřidá. Ti „chytřejší“ uživatelé mohli zvolit CD, ale ta se oposlouchala. Co tedy vybrat jako hudbu na pozadí, aby to hrálo stále, nebyly tam reklamy a neoposlochalo se to? Klasické rádio zřídka, ale jsou případy, kde i toto postačí. Dexon doporučuje řešení: Do ústředen, které to umožňují, instalovat DEXON JMP 15. Jedná se o Mp3 modul s čtečkou Flash paměti skrz USB a čtečkou SD paměťové karty. Naplníme li tyto dvě paměti naplno Mp3 soubory s tokem 64 nebo 128 kb/s, dostaneme neuvěřitelných 150 h podkresové hudby. Zvolit ústřednu Ta má defaultně vestavěnu čtečku Flash paměti skrz USB a čtečku SD paměťové karty. Opět velká kapacita na vaše Mp3. Zvolit jiný zdroj hudby, např. připravovaný DEXON JBG 200, což je dvojitý přehrávač podkresové hudby. Dvojitý znamená dvoukanálový a samozřejmě i ten je vybaven čtením Mp3 skrz USB a SD kartu. Navíc i tunerem a CD. Na vstup LINE nebo AUX ústředny připojit internetové rádio

Když se podíváme na vstupy výkonné rozhlasové ústředny DEXON JPA 1680 najdeme tam nejenom řadu konektorů, aby připojení k „okolnímu světu“ bylo prostě snazší ale také řadu DIP spínačů. Těmi zapínáme fantomové napájení kondenzátorových mikrofonů, určujeme vstupní citlivost, zapínáme LP filtry, a dokonce řešíme tzv. priority vstupů – jejich vzájemné chování a umlčování. Citlivou obvodovou záležitostí je kvalita použitých relé na zónách a jejich zapojení. Ty hodně „dobré“ ústředny používají ty nejkvalitnější a co navíc, není-li zóna aktivována, je automaticky zazemněna, to proti indukci rušivých signálů. Navíc tato výstupní část bývá doplněna přepěťovými ochranami pro zónové vedení. Napájení ústředny je realizováno napětím 230 V / 50 Hz. Co ale záloha? Ta se provádí stejnosměrným napětím 24 V DC a je velice důležité, aby se připnutí na toto napětí provedlo pozvolně. Kvalitní ústředny toto umí. Stejně jako dálkové sepnutí napájení ústředny.

Laická obsluha. Tomuto tématu jsem si dovolil vyčlenit samostatný krátký odstavec. Jednoduše řečeno, s ohledem na montážní firmy, provozovatele a obsluhu: Méně zde opravdu znamená více a lépe; laická obsluha má mít k dispozici co nejméně ovládacích prvků; vše co ovládá laická obsluha musí být „blbuvzdorné“; vše nepotřebné, servisní nastavení atd., musí být zalepeno, uzamčeno; je-li to možné, využíváme presetů a pro obsluhu hotových, předvolených nastavení; nečekejme, že laická obsluha bude chtít využívat ovládací software, vždy dá přednost klasickým tlačítkům; veškeré ovládání popíšeme s ohledem na danou instalaci, např. „hlasitost – koupelna“

Musí platit, že komfort vychází především z požadavků obsluhy, a ne investora či technických znalostí provádějící montážní firmy. Zaměříme se např. na to, jaké druhy podkresových signálů umí ústředna zpracovávat. Hned na prvním místě se naskýtá posouzení vstupů pro mikrofony MIC a pro přístroje, jako jsou CD přehrávače, Mp3 atd. Ty připojujeme do vstupu označených AUX provedených obvykle konektorem Jack 6,3. Pokud jsou tyto přístroje stereofonní, musíme je připojit na vstupy LINE s konektory Cinch, jelikož musíme stereo signál v ústředně převést na monofonní.
