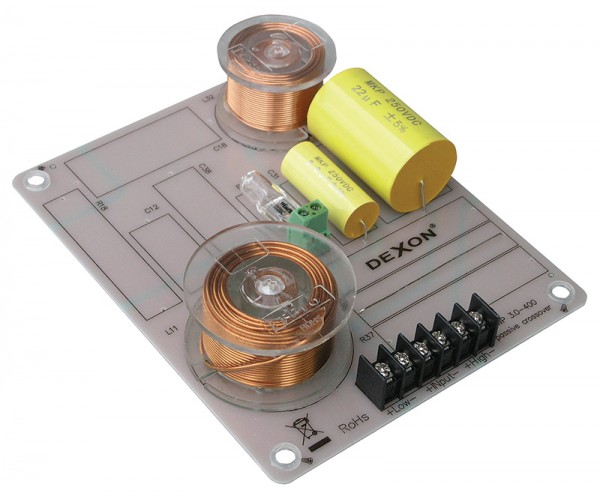

2WP 3,0–400 výhybka

2WP 3,0-400 výhybka
Novinka

Stručný popis: 400 W, 8 Ω, 2 pásma, dělící frekvence 3 000 Hz, strmost 6 / 18 dB, volné pozice pro kompenzace impedance a útlum

Vhodné pro: profesionální reprosoustavy

Kat. č.: 12 927
690 Kč s DPH
skladem

Detailní popis

V roce 2018 oslavily naše výhybky úctyhodných 20 let. A tak jsme se rozhodli univerzální výhybky 2WP 3.0–400 a 3WP 0.7/4.5–350 inovovat.

Výhybky jsou nyní komplexnější s více pozicemi pro doplnění součástek pro přesnější nalazení výhybky. I nyní je vše na plošném spoji spolu s terminálem, ochrannou kompresní žárovkou pro výškovou větev a distančními sloupky pro mechanickou instalaci výhybky. Diskrétní součástky, jimiž výhybky osazujeme, vynikají úzkou tolerancí a tepelnou stálostí hodnot, cívky mají zásadně ložené vinutí a svitkové kondenzátory nízký ztrátový činitel.

Samotná elektrická zapojení v sobě skrývají filtry navrhované s ohledem na náhradní elektrické schéma reproduktorů, čímž bereme v úvahu nejenom indukčnost a reálný odpor kmitací cívky reproduktorů. Dále v zapojení je ponechána možnost utlumovat výškový reproduktor (volné pozice pro odporový dělič) a možnost kompenzovat průběh impedance všech reproduktorů.

  • dvoupásmová pasivní reproduktorová výhybka
  • zatížitelnost 400 W rms
  • nominální impedance 8 / 8 Ω
  • dělící kmitočet 3 000 Hz
  • horní strmost středobasového pásma 6 dB/oct.
  • dolní strmost výškového pásma 18 dB/oct.
  • výškové pásmo má otočenou polaritu pro vyrovnanější celkovou frekvenční charakteristiku reprosoustavy
  • volná pozice pro zvýšení strmosti středobasového pásma na 12 dB/oct.
  • volné pozice pro kompenzaci impedance basového reproduktoru RC členem
  • volné pozice pro kompenzaci impedance výškového reproduktoru RC členem
  • kompresní ochrana výškového reproduktoru halogenovou žárovkou 12 V / 20 W
  • žárovka je osazena ve svorkovnici, je tak snadno vyměnitelná
  • volné pozice pro zatlumení výškového reproduktoru rezistorovým děličem
  • 1 cívka provedena na vzduchovém jádře s drátem CuL 1,5 mm²
  • zbylé cívky provedeny na vzduchovém jádře s drátem 1 mm²
  • kostřičky cívek používají tepelně odolný plast
  • všechny cívky mají přesně ložené vinutí
  • pozice cívek je volena s ohledem na minimalizaci ovlivňování sousedním elektromagnetic­kým polem
  • průrazné napětí svitkových kondenzátorů 250 V DC / 150 V AC
  • kvalitní svitkové kondenzátory – velmi nízký ztrátový činitel tg δ < 0,01 / 1 kHz
  • tolerance kapacity kondenzátorů 5 %
  • všechny součástky jsou podlepeny
  • jednovrstvá deska tištěného spoje tl. 2 mm
  • potisk desky s vyznačením pozic a číslování součástek
  • nepájivá maska
  • masivní šroubovací terminál pro připojení reproduktorů a vstupu reprosoustavy
  • nalisované distanční sloupky pro montáž výhybky
  • maximální pracovní teplota +50 °C
  • rozměr 130×37×158 mm
  • hmotnost 0,37 kg
