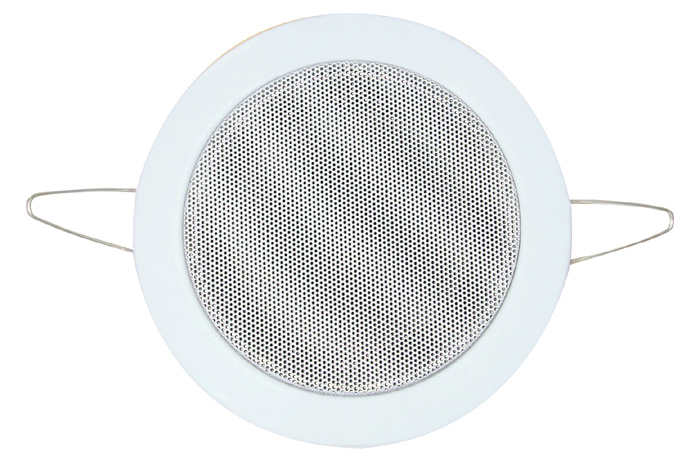

RPT 82 podhledový reproduktor

zpět  Plošné, instal. ozvučení / Podhledové reproduktory



lupa  lupa 2x  lupa 3x

Stručný popis: kovový, 6 W / 100 V, 91 dB, 100 – 20 000 Hz, Ø 135 mm, pružinové uchycení, kompaktní provedení

Vhodné pro: vestavbu do stropů a stěn s nárokem na co nejmenší rozměry



Kat. č.: 21 991

Cena: 459,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguNávod k použitíDetailní katalogový listRádce pro výběr vhodné sestavy13 klamů u reproduktorů pro plošné ozvučeníDalší technické informace

Doporučujeme vám toto příslušenství

21 997 | RPT 82 ocelový kryt

ocelový, pro RPT 82

Vhodné pro: vestavbu do stropů a stěn

12 296 | PR 104 regulátor hlasitosti

4 i 3 vodičový nuc. poslech, 10 W, 11 poloh, totální vypnutí, design ABB Tango, kompletní regulátor

Vhodné pro: ozvučovací systémy v interiérech

SLEVA 13% 409,00 Kč skladem ano

12 275 | PRT 300 regulátor hlasitosti

4 vodičový, 30 W, 11 poloh, celý regulátor

Vhodné pro: ozvučovací systémy v interiérech


Výrobek doporučujeme pro tato ozvučení

Ozvučení benzinového čerpadla

Ozvučení benzínového čerpadla provádíme pomocí rozhlasové ústředny…



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / podhledové reproduktory fungují?

Jak fungují sloupové reprosoustavy? Jejich největší předností je široká směrová charakteristika (až 90° / 1kHz, –3 dB). Za tímto účelem jsou sloupové reprosoustavy konstruovány. Konstrukčně se zakládají na malých reproduktorech, které jsou namontovány ve sloupci pod sebou. Ty mohou být navíc nakloněny. Platí, že 1) čím užší a vyšší, tím širší horizontální směrová charakteristika 2) čím vyšší, tím užší vertikální směrová charakteristika 3) čím vyšší, tím větší počet reproduktorů, tím vyšší citlivost a výkon 4) čím užší, tím horší přenášení nízkých kmitočtů, protože reproduktory mají malý Ø membrány. Na základě těchto ukazatelů je jasné, že se sloupové reprosoustavy hodí pro ozvučování širokých prostor z malého počtu míst. Své uplatnění najdou na náměstích, aulách, sálech, ale také i v kostelech. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Kromě samotného charakteru zvuku (jeho „barvy“) musíme dbát také na správnou hlasitost. Asi si uvědomujete, že někdy ozvučení může být nedostatečně hlasité. Ovšem častou chybou je naopak i to, že ozvučení je hlasité až moc. Zatímco v prvním případě takového špatného ozvučení lidé nerozumějí a tím pádem ani nechápou, „proč to tam hraje“, v tom druhém případě je příliš velká hlasitost zdrojem nervozity a špatné nálady (třeba na pracovišti). Pro lepší orientaci uvádím pár příkladů, co požadovat:

kapely, diskotéky hlasité, důraz na nezahuhlanost na basech, pozor na zafoukávání, důraz na kvalitní basy a neostré výšky
restaurace, pivnice hlasité, ale spíše jako kulisa, nikdo nedává pozor
pizzerie, bary, kavárny nízká hlasitost, teplý zvuk, příjemný, kulisa
hotely, penziony nízká hlasitost, kulisa, „neagresivní“ hudba, v případě evakuace studený zvuk, vysoká hlasitost
banketky, taneční plochy teplý a zároveň i hlasitý zvuk, musí být příjemný i při nízkých hlasitostech, hlasité i tiché ozvučování
kanceláře, administrativa spíše studený zvuk, nízká hlasitost, neagresivní, ozvučení nesmí „vyčnívat“ nad hlukem kanceláře
školy spíše studený zvuk, srozumitelný pro hlášení, hlasité
prodejny typu květinářství teplý příjemný zvuk, nízká hlasitost, neagresivní hudba
prodejny typu oblečení teplý zvuk, hlasitý, důraz na basy, taneční hudba
supermarkety studený zvuk, teplý díky akustice nemožný, srozumitelný, střední hlasitost, neagresivní hudba, v případě evakuace hlasitý a srozumitelný
rodinný dům, byt teplý zvuk, příjemný, hudba která se líbí, střední hlasitost
kostel studený, teplý nemožný a proti akustice, velký důraz na srozumitelnost
nádraží, velké čekárny studený zvuk, především srozumitelný, vysoká hlasitost
konference, zasedačky teplý zvuk, srozumitelný, střední hlasitost, důraz na příjemný hlas
přepážky, okénka hlasitost dle potřeby, především srozumitelnost, důraz na eliminaci snímání okolního hluku
fitness, aerobic, spining hlasité ozvučení, teplý zvuk, důraz na basy, agresivní hudba, taneční
sportoviště hlasité ozvučení, srozumitelné, nízké kmitočty dle možností, neostré výšky, důraz na eliminaci ozvěn
venkovní posezení teplý zvuk, příjemný, jen na daném místě, nízká hlasitost
obecní rozhlas vysoká hlasitost, směrovost, srozumitelnost, studený zvuk

Plošné ozvučení budov i exteriéru, co se týče výběru reprosoustav, je potřeba řešit především s ohledem na požadovaný zvuk. Pravděpodobně se tato věta zdá teď zbytečná, ale divili byste se, kolik instalací a výběrů probíhá především podle vzhledu. Ano, požadovaný charakter zvuku by měl být určitě na prvním místě. Jak tedy zvuk posuzovat a jaký chtít? Ve většině ozvučovacích případů to je věc nejenom fyziky, ale také psychologie. Je nutné především vědět k jakým účelům bude ozvučovaný prostor sloužit a podle toho to vše posuzovat. Tak např. v pizzerii, která by měla působit útulně, „teplem domova“ potřebujeme zvuk také „teplý“ a příjemný, což znamená ne hlasitý, ale vyvážený, líbivý s dostatkem nízkých kmitočtů už kolem 35 Hz. Toto třeba umí DEXON SP 402. Naopak v hlasitých a rušných prostorách musíme ozvučovat hlasitěji. Opět příkladem může být nádraží či škola, kde je hodně lidí, kteří nedávají pozor, navíc zdejší akustika má velké množství odrazů a proto zvuk nesmí obsahovat příliš velké množství nízkých kmitočtů, příliš sykavek, spíše bude orientován kolem střeních kmitočtů. K tomu se třeba používají zvukové projektory. Kdybychom si takovéto ozvučení pustili u sebe doma, zjistíme, že takovýto zvuk je „studený“, ale zato srozumitelný. A o to nám šlo. Jak vidíte posuzujeme nejenom podvědomé vnímání zvuku (viz. příklad té pizzerie) ale i ony fyzikální vlastnosti (viz. srozumitelnost na nádraží).

Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, který se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Právě tyto vlastnosti oceníme po létech, kdy jsou tyto změny krásně vidět. Budeme-li se zabývat vhodnými tvary reprosoustav, je nutné stále mít na paměti, jak interiér má ve své finální podobě vypadat. Je to záležitost víceméně designová a tak je nutné zapojit „umělecké“ myšlení a tvořivost.

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Požární odolnost reproduktorů a její řešení Musíme zmínit ještě tzv. protipožární odolnost, která s evakuací nemusí vůbec souviset. Tuto odolnost řeší norma ČSN 73 0802 – požární bezpečnost staveb. Představte si požárně odolný strop nebo stěnu. Vyvrtáním otvoru a vestavbou reproduktoru tuto odolnost porušíte. Požární technik se bude automaticky ptát, jakou požární odolnost reproduktor má a jak můžete toto dokumentově doložit. A je problém. Zajistit, aby reproduktor měl určitou požární odolnost sice můžeme ocelovým krytem, ale velkou komplikací je toto certifikovat, neboť zkoušky musí být provedeny přesně stejně, přesně stejně pro daný typ materiálu stěny, jeho polohy a tloušťky, včetně konstrukce. A to je případ od případu jiné. Proto řešením je za reproduktorem vyrobit „budku“ ze stejného materiálu, z jakého je ona stěna. Požární odolnost stropu či stěny tak nebude porušena.

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

Co ta impedance? Opět poučka – reproduktorová síť má mít vyšší impedanci, než je minimální udávaná u zesilovače. Takže, když na zesilovači je napsáno 8 Ω, reprosoustava musí mít 8 Ω nebo 16 Ω. Stejné to je i u vysokoimpe­dančních 100 V režimu. Postupujeme-li tak, že sečteme výkon převodních transformátorů, přidáme rezervu a podle toho „o něco více“ zvolíme výkon ústředny, máme automaticky zajištěno, že impedance připojené sítě, která může být 3 kOhmy ale i 25 Ω, bude vyšší než min. vyžadovaná ústřednou.

Zvolené reprosoustavy se musí líbit a musí vzhledově do interiéru zapadat. To je ale dost často problém. Na jedné straně máme fyziku a skoro vždy omezené finance, na druhé chceme něco luxusně a příjemně vypadajícího. A do toho všeho se ještě plete akustika prostor. A když máme tu největší smůlu, začnou se do toho všeho plést památkáři. Jak tedy se vzhledem nakládat? Zastavme se nejprve u materiálů. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Je zajímavé, že akusticky, např. při posuzování reentrantních reproduktorů, viz. další odstavce, se hliník akusticky „tváří“ lépe, než plast, a proto jsou takové reproduktory obvykle i dražší. Krásně je to vidět na těchto reentrantních reproduktorech (tlampačích), nebo zvukových projektorech.

Když už máme téměř vybráno, posoudíme, jak reprosoustava vypadá z různých úhlů pohledu. Položíme si otázky: Nejsou vidět připojovací vodiče? Není vidět držák reprosoustavy? Je krycí mřížka dostatečně neprůhledná? Nejsou vidět jiné montážní prvky (šroubky…)? Nezakrývá reprosoustava výhled nebo něco důležitého v prostoru (nápisy, okno…)? Není reprosoustava příliš nápadná?

Velkou výhodou reentrantních reproduktorů je jednak vysoká klimatická odolnost (protože kmitací cívka je dobře uschována) a jednak vysoká citlivost., která u modelu DEXON SC 60AH dosahuje až 115 dB. Ten je navíc dvoupásmový. Díky své směrovosti se tyto reproduktory používají pro ozvučování do dálky, např. v obecních rozhlasech, průmyslu a na parkovištích. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Jak fungují reentrantní reproduktory (tlampače)? Základní fintou, jak reentrantní reproduktory fungují, je odraz zvuku. Ten vychází z kmitací cívky a navazujícího prostoru směrem do „nosu“, zde se odrazí zpátky dozadu a následně je vyveden zvukovodem ven. Onen odraz se může provést několikrát. Platí, že, 1) čím více provedených odrazů, tím vyšší dosažená citlivost 2) čím delší „nos“, tím vyšší citlivost 3) čím větší plocha vyústění zvukovodu, tím větší šance na lépe přenášené nízké kmitočty. Podle těchto ukazatelů si tedy uděláme představu, jak reentrantní reproduktor bude hrát. Čím větší, tím obvykle lepší podání nižších kmitočtů, méně „tlampačový“ zvuk, lepší citlivost.
