Ozvučení hřiště a sportovního areálu

Ozvučení venkovních ploch (stadion, hřiště) si klade na sebe především nároky na klimatickou odolnost, ale také na srozumitelnost ozvučení a dále vykrytí akustickým signálem na vhodná místa. Je jedno, jestli se jedná o malé hřiště u školy na vesnici, nebo o městský stadion. Princip ozvučení je pořád stejný, jen se mění rozsah použitých reprosoustav. Ozvučujeme především tribunu, ale i samotnou sportovní (hrací) plochu.

Jako zdroj řečového signálu vystačí normální drátový mikrofon MD 505 nebo stolní typ PA 580 Tyto mikrofony jsou instalovány ve „zvukové kabině“ anebo jednoduše tam, kde je technické zázemí hřiště. Pokud se potřebujeme s mikrofonem pohybovat po hrací ploše nebo na tribuně, sáhneme po ručním bezdrátovém typu MBD 940, ale pokud vzdálenost od centra ozvučení, tam kde se bude nacházet přijímač bezdrátového mikrofonu, bude opravdu velká, šáhneme raději po typu MBC 830, ten má ještě větší dosah, typicky až 120 m. Existují i vícekanálové verze bezdrátových mikrofonů.

Za centrálu ozvučení volíme 100V rozhlasovou ústřednu JPA 1306 popř. JPA 1506. Volba typu rozhlasové ústředny závisí na vyžadovaném komfortu a výkonu. Tady máme k dispozici i přehrávač Mp3 z USB a SD paměťové karty a taktéž i rádio, popř. i internetové rádio. Výkonově ústřednu vybíráme podle osazeného výkonu. Zpravidla se „vejdeme“ do 500 W. Pokud ne, nastupuje posílení výkonovým zesilovačem JPM 1184 nebo JPM 1504 nebo JPM 1904, ten poslední nabízí neuvěřitelných 900 W výkonu, což už je pro opravdu velké sportovní areály.

Dále si dovolíme poznámku ohledně CD. Doporučujeme podkresovou hudbu mít výhradně digitálně a tedy ji „nosit“ na SD kartě nebo flash paměti, než na zastaralém CD, které se dříve nebo později poškrábe a stane se tak nečitelným.

Zahrnuje-li sportovní areál i zázemí budov, musíme ozvučení rozdělit do zón. Výše zmiňované ústředny dovolují tři zóny. Nestačí-li to, zvolíme šestizónovou rozhlasovou ústřednu JPA 1504. I tu pak můžeme výkonově posílit koncovým zesilovačem.

Nechceme-li ani tak použít rozhlasovou ústřednu, protože zdroje hudby máme externí, můžeme volit mixážní pult. Jeho výstup vedeme rovnou na koncové zesilovače, jak je naznačeno ve spodní části schématu.

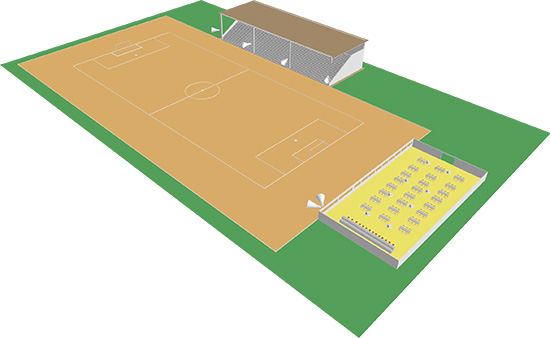

Samotný systém ozvučení, vzhledem ke své rozlehlosti, musí být proveden ve 100 V režimu. Zaměříme-li se na ozvučovanou hrací plochu, musíme zvolit směrové ozvučení do dálky. I zde reproduktorová technika pokročila. Typ SC 60AH se ukazuje dlouhodobými zkušenostmi jako výherce na celé čáře. Nejenom že je citlivý, extrémně klimaticky odolný, ale jeho zvuk už dávno není „tlampačový“, naopak je daleko příjemnější i při vysoké hlasitosti. Jsou případy, kdy na malé hřiště jsou použity pouze 2 ks, ale to je nutno chápat za naprosté minimum. Obvykle se hrací plocha nakonec ozvučuje 4 kusy.

Tribuna je přesně opačný případ hrací plochy. Zde ozvučujeme do šířky a máme k dispozici sloupy konstrukce tribuny. Za tímto účelem volíme sloupové reprosoustavy DPT 612 nebo lépe DPT 614. Ty jsou, stejně jako předchozí SC 60AH, samozřejmě dostatečně klimaticky odolné. V jistých případech, např. pro VIP tribuny, se místo sloupových reprosoustav použijí profesionální reprosoustavy BC 1200 nebo BC 1500. Musí se ale doplnit výkonným převodním transformátorem PT 4000, aby byly připojitelné na 100V rozvod.

Nejideálnějším řešením pro ozvučení hrací plochy i tribuny je ovšem typ SL 1002. Tato reprosoustava je k tomuto účelu přímo navržena. Splňuje nároky na příjemnou reprodukci hudby, na srozumitelnou řeč, a to vše za dodržení velkého výkonového dosahu a široce směrového vykrytí akustickým signálem. Protože se předpokládá trvalá instalace nejenom v rozlehlých interiérech, ale především v exteriérech, a to i nezastřešených, reprosoustava má vysoký stupeň krytí IP 66, takže je možná její trvalá instalace na dešti.

Jak to zapojit? Tím že používáme 100V systém, reproduktory napojujeme paralelně. Hustota rozmístění reproduktorů je co 10 až 15m, což považujeme za cenové a kvalitní optimum. Nezapomínejte, že kvalita a čistota zvukového přenosu je úměrná hustotě sítě a vlastnímu natočení reprosoustav.



Zkuste si sami navrhnout sestavu ozvučení a použijte náš rychlý Konfigurátor ozvučení.
Chcete se o sestavě dozvědět více, upřesnit ji a nebo na ni vytvořit nezávaznou cenovou nabídku?

Naše reference s podobným ozvučením

Multifunkční tělocvična (Kosmonosy) Multifunkční tělocvična (Kosmonosy) 09/2022 169 500 Kč
Plošné i výkonové ozvučení sportovního objektu. Je použit výkonový mixážní pult, profesionální reprosoustavy a mikrofonní technika. Pro plošné ozvučení slouží rozhlasová ústředna z řady JPA a podhledové reproduktory RP 122.
Atletický stadion (Slaný) Atletický stadion (Slaný) 08/2022 115 200 Kč
Výkonové reprosoustavy SL 1002, sloupové i reentrantní reprosoustavy jsou v exteriéru buzeny rozhlasovou ústřednou s výkonovým posílením. K moderování se používá několik bezdrátových mikrofonů i stolní typ.
Multifunkční sportovní hala (Lhota u Vsetína) Multifunkční sportovní hala (Lhota u Vsetína) 08/2022 398 000 Kč
Velice obsáhlý systém ozvučení postavený na několika rozhlasových ústřednách. Pro vzdálený vstup dalšími audio signály se navíc používá několik nástěnných konzolí JWP 460. Doplněna je i mikrofonní technika i kompletní kabeláž.
Fotbalový stadion 1.SK Prostějov (Prostějov) Fotbalový stadion 1.SK Prostějov (Prostějov) 07/2022 52 600 Kč
Rozhlasová ústředna JPA 1506 budí několik výkonných reentrantních reprosoustav SC 60AH. Jako mikrofon je zvolen kvalitní MBD 840.
Sportovní hala (Dobruška) Sportovní hala (Dobruška) 06/2022 107 600 Kč
Maticový budící systém postavený na ústředně JPA 6120 s posílením zesilovačem JPM 1904. Doplněno je lokální ovládaní pomocí nástěnných ovládačů a mikrofonní technika vč. internetového a DAB rádia.
Zimní stadion (Nová Paka) Zimní stadion (Nová Paka) 06/2022 257 000 Kč
Ozvučení tribuny sloupovými reprosoustavami a hrací plochy profesionálními výkonovými reprosoustavami vč. subwooferů. Systém obsahuje účinné digitální zesilovače, mikrofonní techniku i možnost streamování z internetu.
Hřiště fotbalového klubu (Vratimov) Hřiště fotbalového klubu (Vratimov) 05/2022 89 100 Kč
Systém ozvučení založený na ústředně s internetovým rádiem, bezdrátovém mikrofonu a především osmi venkovních výkonných reprosoustav s klimatickou odolností.
Sportovní a rekreační areál Kraví hora (Brno) Sportovní a rekreační areál Kraví hora (Brno) 05/2022 123 600 Kč
Šestizónová rozhlasová ústředna JPA 6240 budí skupiny podhledových i nástěnných reprosoustav v celém sportovním areálu. Zahrnut je také vstup telefonní linkou.
Paintball hala (Královo Pole) Paintball hala (Královo Pole) 04/2022 100 600 Kč
Sportovní halu ozvučují výkonné reprosoustavy s konzolou SP 812 a SP 512, které budí výkonový zesilovač JPM 1904. ke smíchání různých zdrojů signálu slouží mixážní pult řady DMC.
Koupaliště Starez Sport (Brno) Koupaliště Starez Sport (Brno) 04/2022 152 800 Kč
Ozvučení vstupu, hlavní budovy i prostranství pomocí několika zón IP systému, jež je složen z IP zesilovačů i IP nástěnných reprosoustav.
Hokejová hala (Moutnice) Hokejová hala (Moutnice) 03/2022 131 700 Kč
Výkonová sestava reprosoustav BC 1500A a SL 1002 pro ozvučení samotné ledové plochy, tribun i zázemí. Je doplněna mikrofonní technikou s vyšším dosahem a mixážní konzolou pro vzdálený vstup audio signálu.
Sportovní areál  tenisová hala (Bukovice) Sportovní areál tenisová hala (Bukovice) 03/2022 191 300 Kč
Několikazónový systém s možnosti stupování do ozvučení lokálními ovládači a bezdrátovými mikrofony. Jako centrum je zvolena ústředna JPA 6240, která budí sloupové reprosoustavy řady DPT a podhledové reproduktory RPT.
Infocentrum a půjčovna (Dolní Morava) Infocentrum a půjčovna (Dolní Morava) 02/2022 62 400 Kč
Maticová rozhlasová ústředna JPA 6240 včetně ovládačů a reprosoustav ozvučuje prostory prodejny, půjčovny a infocentra turistického areálu.
Jezdecký areál (Chotětice) Jezdecký areál (Chotětice) 12/2021 55 800 Kč
Dipólové reprosoustavy DPT a reentrantní reproduktory SC 60AH ozvučují jezdecký sportovní areál. Jsou buzeny rozhlasovou ústřednou s internetovým rádiem i konektivitou Bluetooth JPA 1306.
ZOO (Ostrava) ZOO (Ostrava) 11/2021 30 500 Kč
Kombinace rozhlasové ústředny, podhledových reproduktorů, závěsných projektorů a mikrofonu pro ozvučení jedné z vnitřních expozic
Volnočasové sportovní centrum Brána Beskyd (Frýdlant nad Ostravicí) Volnočasové sportovní centrum Brána Beskyd (Frýdlant nad Ostravicí) 11/2021 23 900 Kč
Ozvučení zázemí pomocí rozhlasové ústředny JPA 1186 a podhledových reproduktorů
Výrobní areál TRCZ (elektroinstalační materiál) (Lovosice) Výrobní areál TRCZ (elektroinstalační materiál) (Lovosice) 09/2021 233 800 Kč
Rozsáhlý systém ozvučení technologií IP Audio s několika IP výkonovými zesilovači o celkovém výkonu 3500 W, napojením na technologii výroby. Pro samotné ozvučení slouží podhledové a reentrantní reproduktory.
Fotbalový stadion (Doubravčice) Fotbalový stadion (Doubravčice) 08/2021 33 900 Kč
Ozvučení prostor tribuny sloupovými reprosoustavami a šaten podhledovými reproduktory. Jako buzení je zvolená rozhlasová ústředna a mikrofony.
Zimní stadion (Sedlčany) Zimní stadion (Sedlčany) 07/2021 64 700 Kč
Výkonové reprosoustavy BC 1200 spolu se zesilovačem DAC 1300 tvoří základ ozvučení. To je doplněno bezdrátovým mikrofonem.
Fitness centrum HC Sparta v Tipsport Aréně (Praha 7) Fitness centrum HC Sparta v Tipsport Aréně (Praha 7) 07/2021 83 300 Kč
Jako reprosoustavy pro ozvučení sportovního centra jsou zvoleny nástěnné SP 412. Pro doplnění nízkých kmitočtů a dalšího zefektivnění ozvučení je použit aktivní subwoofer řady BCW. Jako zdroj zvuku slouží nástěnný přehrávač MRP 8200WM s bezdrátovými mikrofony.
Autobazar AAA Auto (Nitra) Autobazar AAA Auto (Nitra) 06/2021 28 800 Kč
Ozvučení prodejny a okolního areálu pomocí rozhlasové ústředny JPA 1185 a několika sloupových reprosoustav DPT 614
Rekreační areál u jezera Most (Most) Rekreační areál u jezera Most (Most) 06/2021 36 900 Kč
Rozhlasová ústředna JPA 1306 je prostřednictvím tří zón napojena na sloupové reprosoustavy řady DPT a na podhledové reproduktory. Připojení je také na přepážkový mikrofon.
Koupaliště Petynka (Praha) Koupaliště Petynka (Praha) 05/2021 89 500 Kč
Areál koupaliště je ozvučen pomocí technologií IP Audio, konkrétně IP reprosoustavami a IP rozhlasovou ústřednou s reproduktory.
Hřiště TJ Unie Hlubina (Ostrava) Hřiště TJ Unie Hlubina (Ostrava) 04/2021 66 000 Kč
Rozhlasová ústředna JPA 1506 budí reentrantní reproduktory řady SC a sloupové reprosoustavy DPT 612. Systém je doplněn o bezdrátové mikrofony MBD 732.
Atletický stadion Houštka (Stará Boleslav) Atletický stadion Houštka (Stará Boleslav) 05/2021 52 100 Kč
Venkovní ozvučení areálu sloupovými reprosoustavami DPT 614, které budí výkonový zesilovač JPM 1504
Sportovní gymnázium (Kladno) Sportovní gymnázium (Kladno) 03/2021 72 300 Kč
Větší množství nástěnných reprosoustav pro učebny a další prostory, které budí šestizónová rozhlasová ústředna JPA 1504
Běžecký atletický tunel se zázemím (Benešov u Prahy) Běžecký atletický tunel se zázemím (Benešov u Prahy) 03/2021 64 200 Kč
Ozvučení prostor sportovního zařízení podhledovými mikrofony s rozhlasovou ústřednou s několikakanálovou distribuci audia a mikrofony i bezdrátovými.
Sportovní hala (Kolín) Sportovní hala (Kolín) 02/2021 47 200 Kč
Tribuna je ozvučena prostřednictvím sloupových reprosoustav DPT 614, které budí rozhlasová ústředna JPA 1306 s bezdrátovým mikrofonem.
Zimní stadion - kluziště (Varnsdorf) Zimní stadion - kluziště (Varnsdorf) 02/2021 97 400 Kč
Kombinace výkonového ozvučení kluziště a plošného ozvučení tribun s využitím výkonných reprosoustav, sloupových reprosoustava a dvojího buzení výkonovým zesilovačem a rozhlasovou ústřednou s doplněním bezdrátových mikrofonů
Víceúčelové hřiště, hala (Přelouč) Víceúčelové hřiště, hala (Přelouč) 01/2021 33 200 Kč
Výkonné reentrantní reproduktory SC60AH jsou buzeny rozhlasovou ústřednou JPA 1185 doplněnou o bezdrátový mikrofon
