Jak určit potřebný počet reproduktorů?

Návod, pomocí kterého určíte správný počet reproduktorů podle výšky stropu a povahy prostoru pro plošné ozvučení.

Tento návod si neklade za cíl provádět simulace akustiky daného prostoru. Velké instalace, zvláště ty, kde se jedná o velký počet lidí, nebo kde se jedná o evakuace, by měly být nejdříve „bádány“ právě z hlediska akustiky. Pro navrhovatele ozvučení to znamená objednat si službu simulace akustiky a ozvučení, která se realizuje tak, že v software se kompletně zadá prostor, reproduktory i buzení a nechá se nasimulovat rozložení akustického pole. Byť toto zní jednoduše, je to záležitost opravdu komplikovaná a vyžadující potřebné znalosti a kvalifikaci.

Chceme-li ale stanovit počet reproduktorů pro menší prostor, kde výsledek není až tak kritický, pomůžeme si zdejším návodem.

Pokud vybíráte reproduktory mezi různými výrobci, tudíž s různými citlivostmi a různými výkony, je dobré si vypočítat, kolik z reproduktoru „dostaneme“. Srovnáváme tak maximální akustický tlak SPLmax ve vzdálenosti 1m:

SPLmax = Le + 10 Log P

Le je citlivost reproduktoru v dB / 1W,1m a P je výkon ve Wrms, který do reproduktoru přivedeme.. Dostáváme tak hodnotu v dB.
Dále je vhodné si uvědomit fakt, že hladina akustického tlaku klesá s dvojnásobkem vzdálenosti o 6 dB. Vypočítali-li jsme předchozím vzorečkem např. hodnotu 126 dB (která je ve vzdálenosti 1m), pak ve dvojnásobku vzdálenosti (ve 2 m) bude už jen 120 dB.

Lze to popsat i touto tabulkou:
vzdálenost [m] 1 2 3 4 6 8 10 16 25 32 64
pokles SPL [dB] 0 6 10 12 16 18 20 24 28 30 36

Pokud se chcete více dozvědět o akustice a plošném ozvučení, doporučujeme tuto publikaci

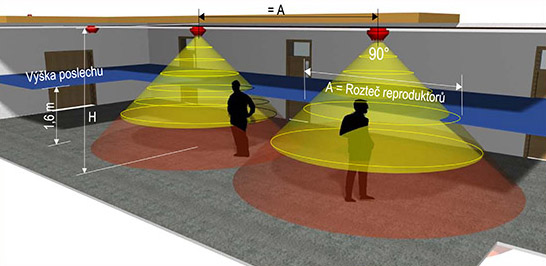

Nyní již k samotnému snadnému návrhu. Níže vidíte obrázek. Zde si všimněte:

  • H = výška stropu
  • 1,6 m = výška obvyklého poslechu (dáno normou)
  • A = hledaná rozteč sítě reproduktorů
Rozteč pak volíte podle této tabulky:
H [m] 2,5 3 3,5 4 4,5 5 5,5 6
pokles SPL [dB] 0 3,5 6 8 9,5 11 12 13
Aevac [m] 1,2 1,8 2,4 2,9 3,5 4,1 4,7 5,2
Aspeak [m] 2 3 4 5 6 7 8 9
Abgm [m] 3,4 5,5 7 9 10,5 12 14 16

Pokles SPL zde vyjadřuje pokles akustického tlaku vlivem vzdálenosti v uzavřeném prostoru. Řádek Aevac použijete pro případy evakuace, kde musí být nejvyšší možná srozumitelnost. Řádek Aspeak použijete pro případy ozvučení, kde chcete jak podkresovou hudbu tak i běžná oznámení, kterým musíte rozumět. Poslední řádek Abgm použijte pro prostory, kde se bude přehrávat pouze podkresová hudba jako kulisa.
