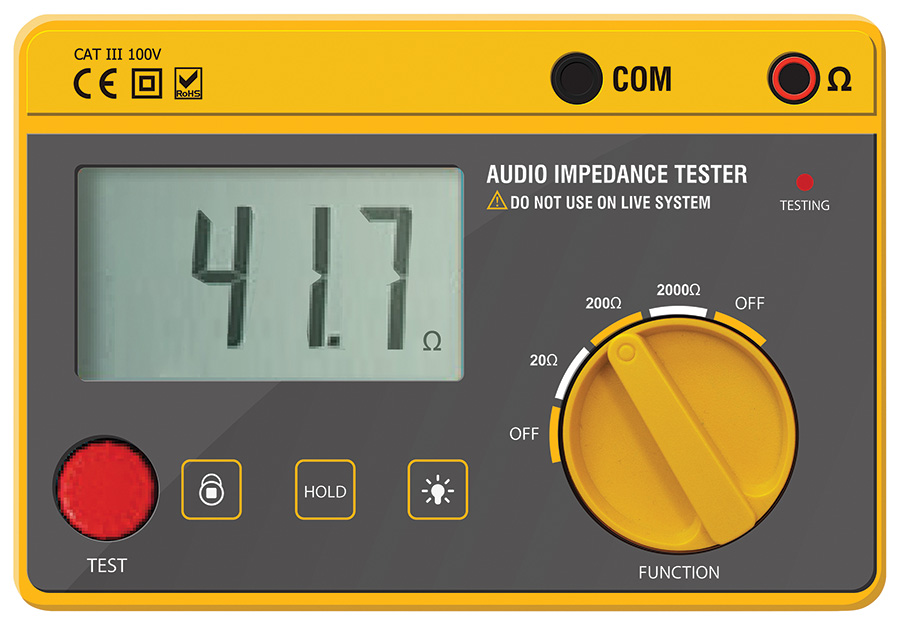

Měřič impedance reproduktorových rozvodů

Stručný popis: měření střídavým signálem AC 50 V ef. / 330 Hz, rozsahy 20 – 200 – 20 000 Ω, LCD displej s podsvětlením, přesnost měření ± 2 %, kontinuální nebo jednorázové měření, Data Hold . Pomocník pro vaši práci!

Vhodné pro: měření impedance a výkonu rozhlasů, reproduktorových linek, reproduktorů

Kat. č.: 27 300
6 490 Kč s DPH
skladem

Detailní popis

Měřič impedance je praktickým přístrojem pro elektrikáře, kteří potřebují ověřit stav reproduktorového vedení, potažmo zjistit aktuální zatěžovací impedanci a tzv. zdánlivý příkon. Měření může probíhat jak na klasických vysokoimpedančních rozvodech se jmenovitým napětím 25, 33, 50, 70 a 100 V, ale také přímo na reproduktorech, např. s impedancí 4 Ω.

To, co odlišuje měřič impedance od multimetru, je metoda měření. Běžný multimetr měří činný odpor pomoci stejnosměrného napětí. Změří tedy v podstatě odpor drátu a nijak nezohledňuje kapacitu a indukčnost připojeného obvodu. Měřič impedance používá k měření sinusového průběhu s frekvencí 330 Hz a efektivní hodnotou 50 V ef. Z odebraného střídavého proudu tak správně vypočítá tzv. absolutní hodnotu impedance, tedy s uvážením indukčnosti a kapacity. Tato hodnota je pro správný návrh audio systému nejdůležitější. Zdánlivý příkon, jež získáme přepočtem z naměřené impedance, následně srovnáváme s výkonem zesilovače či rozhlasové ústředny.

Měřič impedance je možné použít i pro přímé měření reproduktorů. Měřící napětí je pro malé impedance automaticky sníženo, takže nehrozí poškození reproduktorů. Měření se samozřejmě vždy provádí při odpojeném zesilovači (rozhlasové ústředně).

Přístroj disponuje třemi měřícími rozsahy 20, 200 a 2 000 Ω, naměřená hodnota je zobrazována na LCD displeji, a můžeme ji zamrazit pomocí funkce Data Hold. Měření může být kontinuální nebo jen po dobu 30 s. K zařízení dodáváme taštičku k přenášení.

  • rozsahy měření 20 – 200 – 2000 Ω
  • rozlišení 10 – 100 – 1000 mΩ
  • přesnost měření ±2% ± 2 číslice / 18 – 28 °C, rel. vlhkost < 75 %
  • měřící frekvence 330 Hz
  • max. měřící napětí AC 50 V ef.
  • tříapůlmístný LCD display s podsvětleným
  • funkce zmrazení údaje Data Hold
  • dva režimy měření 30 s perioda nebo kontinuální
  • indikace vybité baterie
  • indikace probíhajícího měření
  • funkce automatického vypnutí po 15 min.
  • úložné pouzdro k přenášení
  • měřící vodiče s krokosvorkami
  • převodní tabulka mezi impedancí a příkonem 100V nebo 70V reproduktorového rozvodu
  • napájení DC 9V bateriemi 6× AA (tužkové, součástí balení)
  • ochrana dvojitou izolací ve standardu CAT III / 100 V
  • vhodný k měření absolutní hodnoty impedance reproduktorů a reproduktorových rozvodů v nízkoimpedančním i vysokoimpedan­čním režimu
  • rozměry 168 × 110 × 62 mm
  • hmotnost 500 g s bateriemi
