Reprosoustava hifi sloupová s 2x 16 cm reproduktorem

Použité reproduktory: 2× Dexon HRB 16/60/02,8 Kat. č.: 05 039
1× Dexon HRT 10/80/01,8 Kat. č.: 05 041

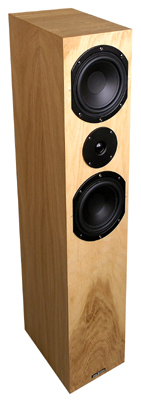

Obrázky: Reprosoustava hifi sloupová s 2x 16 cm reproduktorem   Reprosoustava hifi sloupová s 2x 16 cm reproduktorem

Technické parametry: počet pásem 2
určení sloupová přední
Ø basového rep. 160 mm
Ø výškového rep. 100 mm
výkon 120 W rms
impedance 4 Ω
citlivost 95 dB / 1 W,1 m
frekvenční rozsah 52 – 20 000 Hz / –3 dB
dělící frekvence 3020 Hz
typ ozvučnice bassreflex
rozměry š x v x h 200×1000×270 mm

Popis konstrukce: Reprosoustava je vyrobena z 18 mm DTD desky, doporučujeme vyrobit kompletně z 20 mm MDF desky. Veškeré spoje dřeva jsou lepené, čepované, na pokos, nebo na pokos se zámkem. U větších rozměrů skříní doporučujeme vyztužit zadní stěnu předozadní výztuhou. Přední stěnu – hrany – doporučujeme zaoblit. Přední reproduktory je vhodné nechat zafrézovat a nezapomenout podtěsnit. Totéž platí pro připojovací terminál a bassreflexový nátrubek. Povrchová úprava je věc individuální, doporučujeme přírodní dýhu. Skříň je vytlučena tlumícím rounem za účelem potlačení stojatých vln. Bassreflex je naladěn podle podkladů níže a výhybka, která byla odsimulována a navržena na počítači a následně na základě poslechových testů, upravena, je zapojena podle schématu níže. Reprosoustava je navržena na rozměr uvedený v technických parametrech. Pokud chcete jiný rozměr, je dobré respektovat tzv. golden ratio poměr stran skříně (šxvxh) 1×2,61×1,613 nebo 1×1,56×1,25 (platí obecně). Pozice reproduktorů se řídí obecnými zásadami a fyzickými možnostmi, bassreflexový nátrubek je umístěn zezadu skříně. Reprosoustava by měla být připojena rep. kabelem 2×2,5 mm². Doporučujeme odhmotňovací nožičky.

Doporučený konstrukční mat.: bassreflexový nátrubek Kat. č.: 12 243
připojovací terminál Kat. č.: 12 151

Součástky vyhýbky: L11 Kat. č.: 12 583
R18 Kat. č.: 12 563
C18 Kat. č.: 12 635
C31 Kat. č.: 12 665
L32 Kat. č.: 12 776
R38 Kat. č.: 12 563
C38 Kat. č.: 12 655

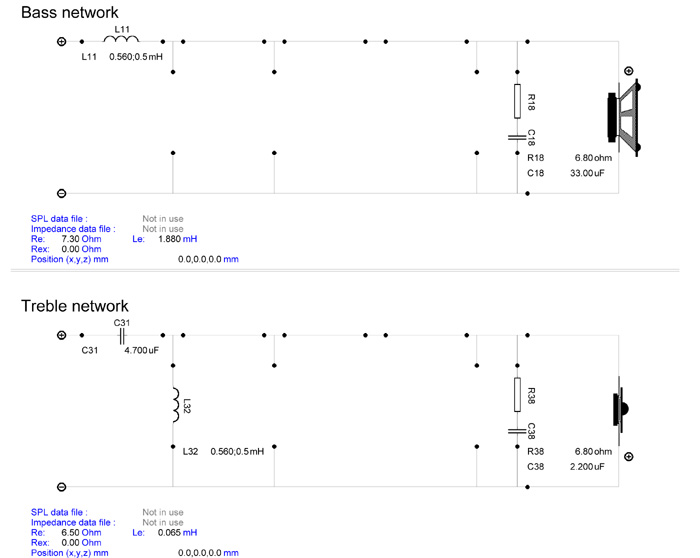

Schéma vyhýbky:
Reprosoustava hifi sloupová s 2x 16 cm reproduktorem

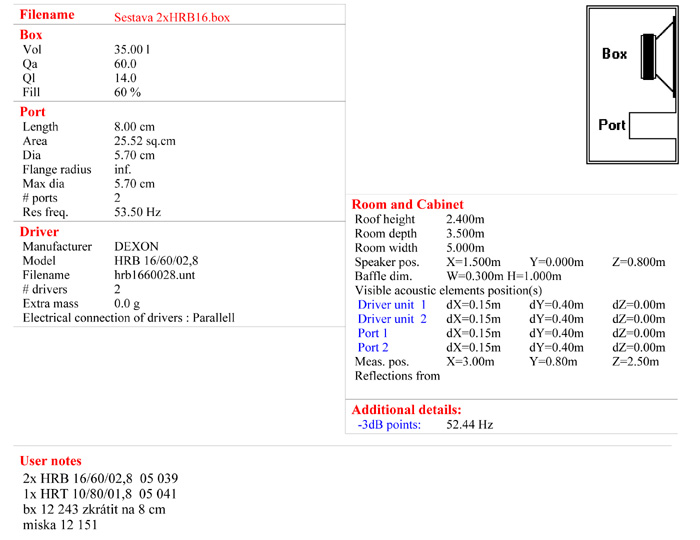

Ladění ozvučnice:
Reprosoustava hifi sloupová s 2x 16 cm reproduktorem

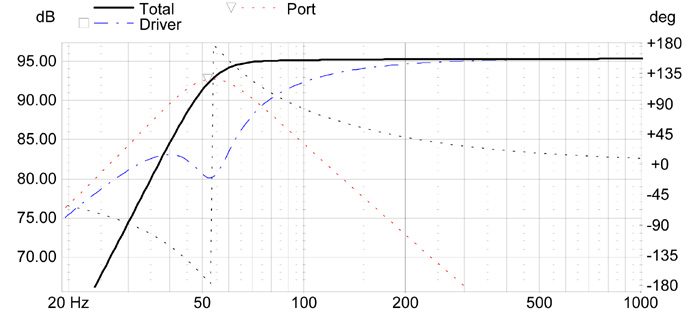

Frekvenční ampl. charakteristika pro nízké frekvence – simulace:
Reprosoustava hifi sloupová s 2x 16 cm reproduktorem

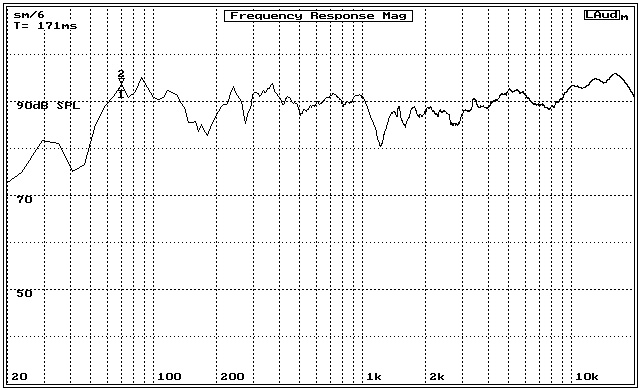

Frekvenční ampl. charakteristika, in room, platí pro f > 150 Hz, odměřená:
Reprosoustava hifi sloupová s 2x 16 cm reproduktorem

Hodnocení zvuku: Reprosoustava s měkkým podáním, velmi příjemně znějící, velký dostatek basů, které jsou velmi důrazné. Vhodná je, mimo jiné, pro rockovou hudbu. Vysoká citlivost je určitě předností.
