Reprosoustava hifi satelitní s 1x 10 cm reproduktorem

Použité reproduktory: 1× Dexon HRB 10/50/02,8 Kat. č.: 05 047
1× Dexon HRT 8/50/01,8 Kat. č.: 05 042

Obrázky: Reprosoustava hifi satelitní s 1x 10 cm reproduktorem   Reprosoustava hifi satelitní s 1x 10 cm reproduktorem

Technické parametry: počet pásem 2
určení efektová satelitní, regálová přední
Ø basového rep. 100 mm
Ø výškového rep. 80 mm
výkon 50 W rms
impedance 8 Ω
citlivost 85 dB / 1 W,1 m
frekvenční rozsah 73 – 20 000 Hz / –3 dB
dělící frekvence 4580 Hz
typ ozvučnice bassreflex
rozměry š x v x h 160×260×210 mm

Popis konstrukce: Reprosoustava je vyrobena z 18 mm DTD desky, doporučujeme vyrobit kompletně z 20 mm MDF desky. Veškeré spoje dřeva jsou lepené, čepované, na pokos, nebo na pokos se zámkem. U větších rozměrů skříní doporučujeme vyztužit zadní stěnu předozadní výztuhou. Přední stěnu – hrany – doporučujeme zaoblit. Přední reproduktory je vhodné nechat zafrézovat a nezapomenout podtěsnit. Totéž platí pro připojovací terminál a bassreflexový nátrubek. Povrchová úprava je věc individuální, doporučujeme přírodní dýhu. Skříň je vytlučena tlumícím rounem za účelem potlačení stojatých vln. Bassreflex je naladěn podle podkladů níže a výhybka, která byla odsimulována a navržena na počítači a následně na základě poslechových testů, upravena, je zapojena podle schématu níže. Reprosoustava je navržena na rozměr uvedený v technických parametrech. Pokud chcete jiný rozměr, je dobré respektovat tzv. golden ratio poměr stran skříně (šxvxh) 1×2,61×1,613 nebo 1×1,56×1,25 (platí obecně). Pozice reproduktorů se řídí obecnými zásadami a fyzickými možnostmi, bassreflexový nátrubek je umístěn zezadu skříně. Reprosoustava by měla být připojena rep. kabelem 2×2,5 mm².

Doporučený konstrukční mat.: bassreflexový nátrubek Kat. č.: 12 244
připojovací terminál Kat. č.: 12 151

Součástky vyhýbky: L11 Kat. č.: 12 582
R18 Kat. č.: 12 550
C18 Kat. č.: 12 675
C31 Kat. č.: 12 660
L32 Kat. č.: 12 773
R36 Kat. č.: 12 562
R37 Kat. č.: 12 562
R38 Kat. č.: 12 563
C38 Kat. č.: 12 660

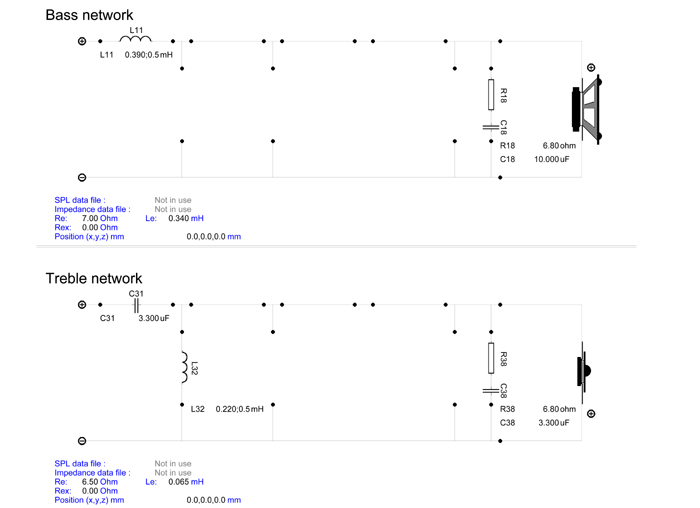

Schéma vyhýbky:
Reprosoustava hifi satelitní s 1x 10 cm reproduktorem

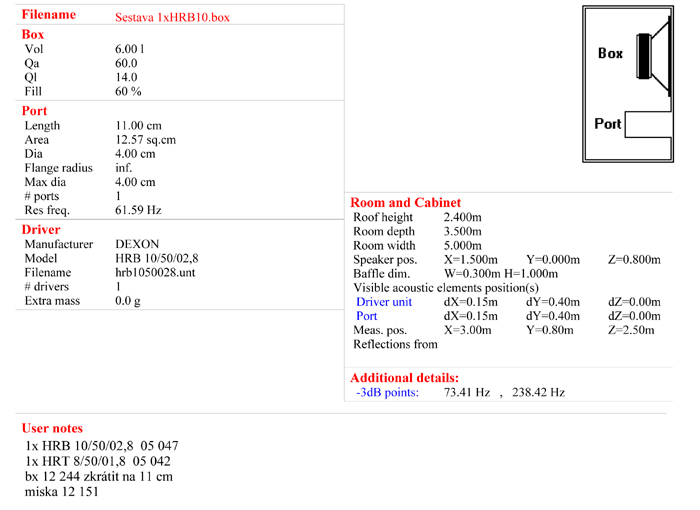

Ladění ozvučnice:
Reprosoustava hifi satelitní s 1x 10 cm reproduktorem

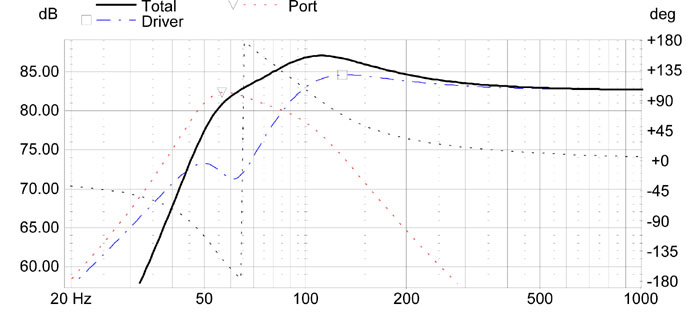

Frekvenční ampl. charakteristika pro nízké frekvence – simulace:
Reprosoustava hifi satelitní s 1x 10 cm reproduktorem

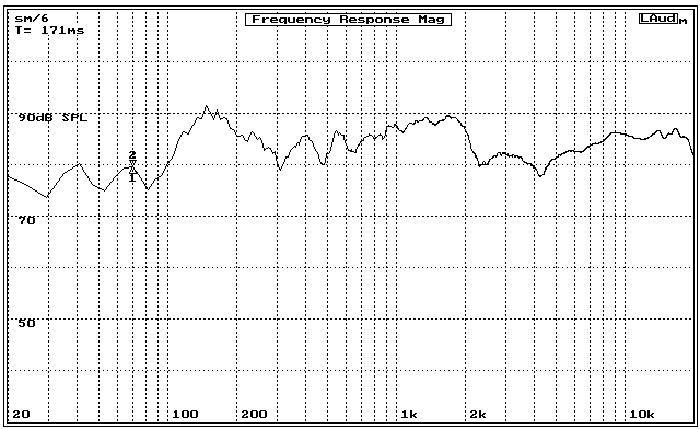

Frekvenční ampl. charakteristika, in room, platí pro f > 150 Hz, odměřená:
Reprosoustava hifi satelitní s 1x 10 cm reproduktorem

Hodnocení zvuku: Reprosoustava s jemným podáním v celém spektru, na malý objem dostatek basů, po uzavření bassreflexového nátrubku se celkově vyrovná frekvenční charakteristika a zvýrazní se středy. Ideální jako satelitní reprosoustava.
