Reprosoustava hifi regálová s 1x 16 cm reproduktorem

Použité reproduktory:	1× Dexon HRB 16/60/02,8	Kat. č.: 05 039
	1× Dexon HRT 10/80/01,8	Kat. č.: 05 041

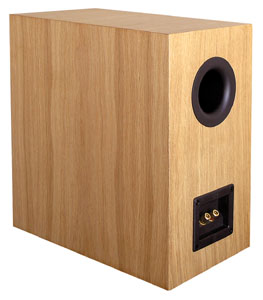

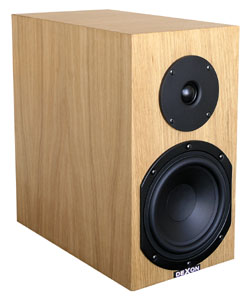

Obrázky:

Technické parametry:	počet pásem	2
	určení	efektová satelitní, regálová přední
	Ø basového rep.	160 mm
	Ø výškového rep.	100 mm
	výkon	60 W rms
	impedance	8 Ω
	citlivost	88 dB / 1 W,1 m
	frekvenční rozsah	55 – 20 000 Hz / –3 dB
	dělící frekvence	3650 Hz
	typ ozvučnice	bassreflex
	rozměry š x v x h	190 × 350 × 340 mm

Popis konstrukce:

Reprosoustava je vyrobena z 18 mm DTD desky, doporučujeme vyrobit kompletně z 20 mm MDF desky. Veškeré spoje dřeva jsou lepené, čepované, na pokos, nebo na pokos se zámkem. U větších rozměrů skříní doporučujeme vyztužit zadní stěnu předozadní výztuhou. Přední stěnu – hrany – doporučujeme zaoblit. Přední reproduktory je vhodné nechat zafrézovat a nezapomenout podtěsnit. Totéž platí pro připojovací terminál a bassreflexový nátrubek. Povrchová úprava je věc individuální, doporučujeme přírodní dýhu. Skříň je vytlučena tlumícím rounem za účelem potlačení stojatých vln. Bassreflex je naladěn podle podkladů níže a výhybka, která byla odsimulována a navržena na počítači a následně na základě poslechových testů, upravena, je zapojena podle schématu níže. Reprosoustava je navržena na rozměr uvedený v technických parametrech. Pokud chcete jiný rozměr, je dobré respektovat tzv. golden ratio poměr stran skříně (šxvxh) 1×2,61×1,613 nebo 1×1,56×1,25 (platí obecně). Pozice reproduktorů se řídí obecnými zásadami a fyzickými možnostmi, bassreflexový nátrubek je umístěn zezadu skříně. Reprosoustava by měla být připojena rep. kabelem 2×2,5 mm².

Doporučený konstrukční mat.:	bassreflexový nátrubek	Kat. č.: 12 243
	připojovací terminál	Kat. č.: 12 151

Součástky vyhýbky:	L11	Kat. č.: 12 583
	R18	Kat. č.: 12 550
	C18	Kat. č.: 12 635
	C31	Kat. č.: 12 665
	L32	Kat. č.: 12 776
	R36	Kat. č.: 12 560
	R37	Kat. č.: 12 565
	R38	Kat. č.: 12 550
	C38	Kat. č.: 12 655

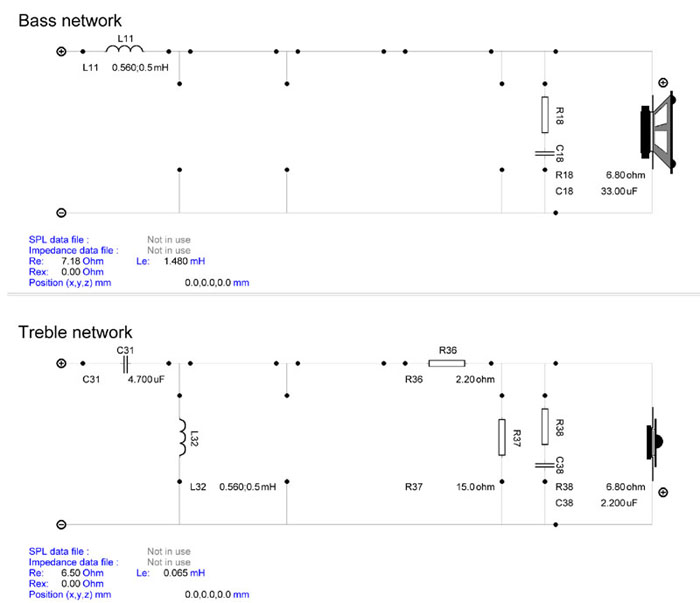

Schéma vyhýbky:

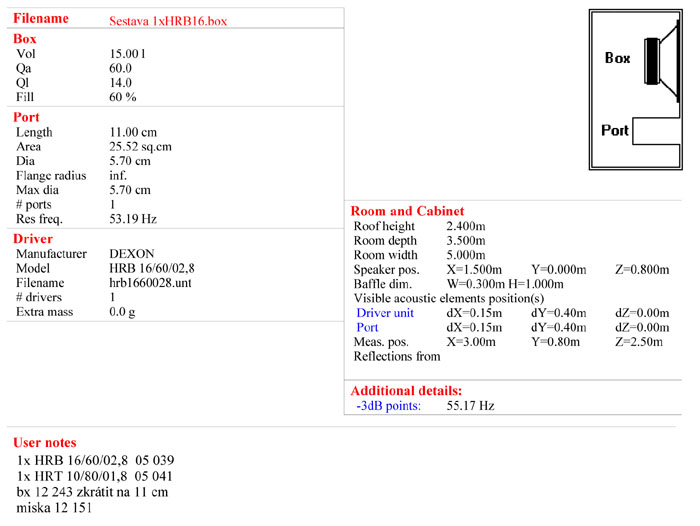

Ladění ozvučnice:

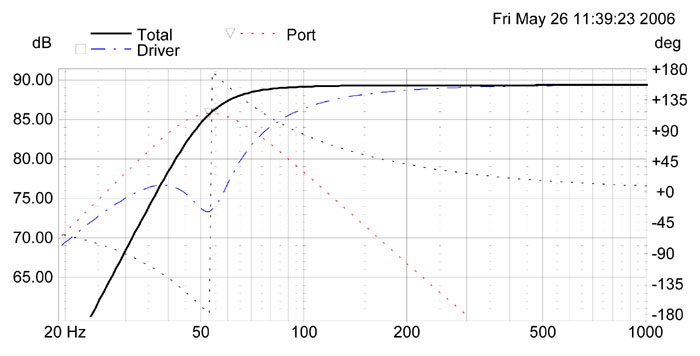

Frekvenční ampl. charakteristika pro nízké frekvence – simulace:

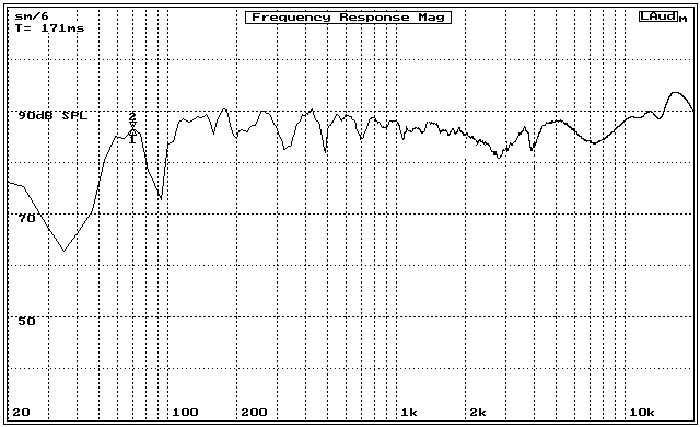

Frekvenční ampl. charakteristika, in room, platí pro f > 150 Hz, odměřená:

Hodnocení zvuku:

Poslechově nejlépe znějící reprosoustava z celé řady, velmi kompaktní v celém spektru, středy i výšky znějí naprosto bez problémů, basy jsou velmi přesné a dostatečně hluboké.
