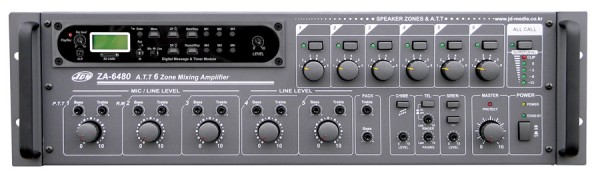

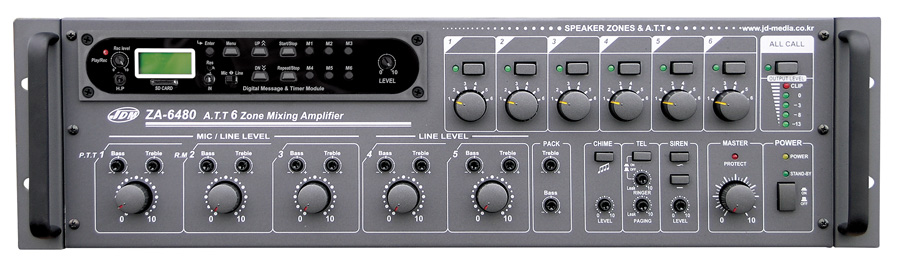

ZA 6480 rozhlasová ústředna

zpět  Plošné, instal. ozvučení / Rozhlasové ústředny



lupa  lupa 2x  lupa 3x



Stručný popis: 3+2 vstupy, 6 regul. zón, 480 W, slot pro modul signálu, dohled a řízení, gong, siréna, priority, napojení tel linky a pagingu, eps., dálkové ovládání

Vhodné pro: ozvučení interiérů i exteriérů s velkým komfortem



Kat. č.: 27 862

Cena: 33 390,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguNávod k použitíDetailní katalogový listBezdrátová verze rozhlasové ústřednyKalkulačka nákladů na elektřinu10 nebezpečí při nákupu rozhlasové ústřednyRádce pro výběr vhodné sestavyDalší technické informace

V ozvučovací praxi se často můžete setkat s potřebou ozvučení rozlehlých prostor jako jsou úřady, banky, pracovní prostory, nemocnice, školy, restaurace, prodejny a samozřejmě i jiné i externí prostory. K realizaci těchto systému budete potřebovat jako hlavní část rozhlasovou ústřednu.

Model ZA 6480 je velice komfortní prostředek buzení plošného ozvučování. Základně získáte výkon 480 W rozdělený mezi 6 zón. U slabšího modelu ZA 6240 je výkon 240 W. Tímto jediným přístrojem provádíte přehrávání, směšování různých signálů, bezpečnostní úkony, zálohování a nakonec výkonové zesílení signálu. Samotná ústředna může spolupracovat s množstvím dalších přístrojů plošného ozvučování, např. přepážkovými mikrofony, zesilovači, samplery, bezpečnostními přístroji atd. Pomocí doplňkových modulů je možné ústřednu dohlížet a také omezovat zpětnou vazbu.

K doplnění funkcí ústředen doporučujeme zdroje signálu – moduly, jakož i konferenční mikrofony, případně konferenční mikrofony s volbou zón a zpráv.


Doporučujeme vám toto příslušenství

27 840 | DMT 100 modul programátoru se samplerem

týdenní i denní kalendář, sampler pro 8 zpráv (8× 1 min), vzdálené i lokální řízení, evakuační řízení, napojení na EPS

Vhodné pro: vestavbu do příslušné ústředny, plánování a automatické přehrávání hlášení, kanceláře, obchodní prostory, školy




27 841 | TM 100 modul programátoru

týdenní i denní kalendář pro 3 spínací kontakty relé, 3 gongy, 1 sirénu, možnost řízení externího sampleru

Vhodné pro: vestavbu do příslušné ústředny, plánování sepnutí různých zařízení, plánování přehrávání na externím sampleru JDM 10A, kanceláře, obchodní prostory, školy




27 824 | CDR 100RDSU modul CD, MP3 a tuneru s RDS, USB

CD-R, CD-RW, MP3, tuner 18 FM a 6 AM, RDS, 12 i 8 cm disky, USB, pro rozhlas. ústředny se slotem

Vhodné pro: vestavbu do příslušné ústředny



27 843 | EM 600 modul malé evakuace se samplerem

evakuační mikrofon, hlídání, test, automatika, evak. sampler, pro vestavbu do JPA 1240B, ZA 6480, ZA 6240

Vhodné pro: základní řešení evakuačního rozhlasu prostřednictvím rozhlasové ústředny




12 821 | XLR on kabel #1

celokovový vč. utahovací matice

Vhodné pro: signálové napojení



12 831 | XLR ona kabel #1

celokovový vč. utahovací matice

Vhodné pro: signálové napojení



12 851 | Jack 6.3 mono on kabel Au

poniklovaná matice, plastová pružinka

Vhodné pro: signálové napojení



12 939 | Stíněný kabel profesionální 2 žíly

PVC izolace, 2 žíly CuL, stínění Cu opředením

Vhodné pro: signálové napojení




121068 | Signálový kabel XLR / XLR symetrický 5m

kovové konektory

Vhodné pro: signálové propojení



121000 | Signálový kabel Jack 6,3 / Jack 6,3

kovové konektory, délka 1,5 m

Vhodné pro: signálové propojení přístrojů



27 881 | RC 600 přepážkový mikrofon s výběrem

automatický gong, výběr zón, výběr zpráv ze sampleru, nastavení hlasitostí

Vhodné pro: ústředny ZA 6240, ZA 6480, ozvučení přepážek, administrativy, obchodních center




27 882 | PTT 100 přepážkový mikrofon

elektretový mikrofon, priorita, automatický gong

Vhodné pro: ZA 6240, ZA 6480, JPA 1240B, ozvučení přepážek, administrativy, obchodních center




12 163 | Miska signálová

115×70×52 mm, signálová, 2× RCA Cinch, Jack 3,5, RCA CVBS, USB, HDMI, VGA

Vhodné pro: připojení počítače, notebooku, projektoru, zdroje audio nebo video signálu



27 847 | JGM 15 modul automatického sepnutí

automatické sepnutí 230 V + relé 2×NC/NO na základě audio signálu, nastavitelný práh sepnutí 2 mV – 2 V, nastavitelná časová prodleva 10 s – 10 min po utichnutí audio signálu, poslech stereo i mono signálu

Vhodné pro: automatické spínání zesilovače, rozhlasové ústředny, subwooferu, aktivní reprosoustavy, odpojování reproduktorové sítě, ochranu ústředny před přepětím po 100V rozvodu



03 404 | NS 70 konvertor HDMI / RCA audio + CVBS video

vstup HDMI, výstup 1× stereo audio RCA (Cinch) + 1× kompozitní video CVBS, přepínač režimu PAL / NTSC, podpora rozlišení až 1920×1080

Vhodné pro: napojení zesilovače, rozhlasové ústředny nebo mixážního pultu na přehrávací zařízení (televizor, projektor, notebook) s pouze HDMI výstupem (HDMI se zpětným kanálem – funkce ARC)



Výrobek doporučujeme pro tato ozvučení

Ozvučení supermarketu nebo výrobního podniku

Ozvučení supermarketu nebo výrobního podniku má své dva základní rysy – obvykle 2 až 6 zón a vždy jednu nebo dvě rozlehlé zóny.



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / rozhlasové ústředny fungují?

Řešíme samotné připojení ústředny k výstupním zónám. Na výběr je ze dvou druhů připojení. Stručně shrneme výhody i nevýhody: Nízkoimpedanční 4 nebo 8 Ω – pro málo rozlehlé systémy, ztráty na vedení, lepší zvuk, možnost sterea, komplikace při zapojování více reproduktorů v zóně; Vysokoimpedanční v systému 100 V – pro rozlehlé systémy, minimální ztráty na vedení, transformace signálu na 100 V úroveň na vedení, reproduktory transformace signálu zpět, horší zvuk, mono, velice snadné připojování i rozšiřování systému reproduktorů v zóně. Co si vybrat? Praxe je taková, že např. pro malé penziony a rodinné domy se volí nízkoimpedanční režim a např. pro firemní a prodejní prostory, hotely i výrobu se automaticky volí onen 100 V režim. Vězte ale, že oněch 100 V nemusí být vždy 100 V, ale v praxi se vyskytuje řešení i pro 75 V a 50 V.

Řetězec našeho ozvučení je: mikrofony a zdroje signálu – rozhlasová ústředna – reproduktory. Představte si ale, že před reproduktory jsou v jednotlivých místnostech vřazeny regulátory hlasitosti. Praktická věc. Co když, ale je regulátor v pozici minimální hlasitost a má být provedeno hlášení? Jak regulátor hlasitosti „obejít“ a hlášení provést? Účelem je tedy vnutit posluchači signál i když má nastavenou nulovou hlasitost. Důvod je hlavně bezpečnostní a procesní. Znamená to, ale pro celý systém jisté nároky na kabeláž, spec. výstup s rozhlas. ústředny, spec. regulátor hlasitosti, zdroj „nutícího“ signálu, např. z EPS či speciálního tlačítka na mikrofonu. Používané označení je NP, E/M, DIRECT . Řešíme-li nucený poslech, musíme zvážit, kde všude se má realizovat a v případě evakuace řešíme tzv. sousedy evakuace. Třívodičový nucený poslech se realizuje pomocí spec. vodiče NP, kde se generuje zvukový signál, jež se na reproduktor dostane i přes (pouze) polohu “vypnuto”. Nevýhoda – není ošetřena poloha slabé hlasitosti, jen je ošetřena poloha „vypnuto“. Další nevýhodou je, že u nekvalitních ústředen dochází k brumům a ovlivňování jednotlivých reproduktorů. Moderní, čtyřvodičový nucený poslech se provádí tak, že při nebezpečí se na dvojici spec. signálních vodičů E/M generuje napětí, které ovládá cívku relé a to přemosťuje regulátor hlasitosti. Tím je ošetřena jakákoliv poloha hlasitosti. Spínací napětí může být i jiné velikosti (12 V, 24V). Regulátor hlasitosti DEXON PR 104 je tak „chytrý“, že podporuje oba řešení nuceného poslechu.

Když se podíváme na vstupy výkonné rozhlasové ústředny DEXON JPA 1680 najdeme tam nejenom řadu konektorů, aby připojení k „okolnímu světu“ bylo prostě snazší ale také řadu DIP spínačů. Těmi zapínáme fantomové napájení kondenzátorových mikrofonů, určujeme vstupní citlivost, zapínáme LP filtry, a dokonce řešíme tzv. priority vstupů – jejich vzájemné chování a umlčování. Citlivou obvodovou záležitostí je kvalita použitých relé na zónách a jejich zapojení. Ty hodně „dobré“ ústředny používají ty nejkvalitnější a co navíc, není-li zóna aktivována, je automaticky zazemněna, to proti indukci rušivých signálů. Navíc tato výstupní část bývá doplněna přepěťovými ochranami pro zónové vedení. Napájení ústředny je realizováno napětím 230 V / 50 Hz. Co ale záloha? Ta se provádí stejnosměrným napětím 24 V DC a je velice důležité, aby se připnutí na toto napětí provedlo pozvolně. Kvalitní ústředny toto umí. Stejně jako dálkové sepnutí napájení ústředny.

Základním parametrem při volbě rozhlasové ústředny bývá její celkový výkon a výkon jednotlivých zón. V praxi se setkáme s výkony od 60 W klidně až po 480 W u koncových zesilovačů, které rozhlasové ústředny posilují. Jak potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu. Důležitým „parametrem“, který není ani tak měřitelným, ale je dost podstatný, je samotná přebuditelnost a robustnost ústředny. Tento fakt dokáže docela slušně zahýbat cenou a proto narazíte na ústředny levnější, ale i klidně dvojnásobně dražší. Ona robustnost už je vidět na celé skříni, na chlazení i provedení vnitřní konstrukce.

Přepážkové mikrofony speciální nebo univerzální? To je typický dotaz, který si položíme, chceme-li provádět hlášení. Jsou speciální rozhlasové ústředny, jako např. DEXON JPA 1240A, které mají „k sobě“ speciální mikrofony. Ty mají funkce, jako jsou spouštění gongu, směrování do zón. To je součástí i přímo na hlavním panelu ústředny.

Proč rozhlasovou ústřednu a ne klasický receiver / hifi věž? Mnohokrát se setkávám s praxí, kdy budoucí uživatel je opravdu totální laik a přijde s potřebou řešení malého ozvučení. Je teď jedno, jestli hodlá ozvučit restauraci, penzion nebo kancelářské prostory. Ví, že ozvučení je pro něj okrajová záležitost a proto ji chce i „okrajově“ vyřešit. Šup tam nadbytečnou hifi věž z domu, pár repráků a už to hraje. Toť praxe. Ale praxe, která za rok či dva ukáže, že ono „okrajově“ bylo špatně a že to chtělo přece jenom profesionálnější řešení. Najednou je potřeba více mikrofonů, používaná CD jsou už oposlouchaná, je potřeba připojit další reproduktory, panu řediteli dát „nejhlavnější“ mikrofon, a ono to nejde. O tom, že systém je poruchový a není robustní, nemluvě. V tomto názorném případu jsem Vám ukázal, proč se nad plošným ozvučením zamýšlet. Dát dohromady zadání ozvučení může být celkem obtížné a abych Vám to ulehčil, sepsal jsem otázky „na uživatele“, které když si necháte zodpovědět, nebo si je zodpovíte sami, máte jistotu, že se na nic nezapomnělo.

Laická obsluha. Tomuto tématu jsem si dovolil vyčlenit samostatný krátký odstavec. Jednoduše řečeno, s ohledem na montážní firmy, provozovatele a obsluhu: Méně zde opravdu znamená více a lépe; laická obsluha má mít k dispozici co nejméně ovládacích prvků; vše co ovládá laická obsluha musí být „blbuvzdorné“; vše nepotřebné, servisní nastavení atd., musí být zalepeno, uzamčeno; je-li to možné, využíváme presetů a pro obsluhu hotových, předvolených nastavení; nečekejme, že laická obsluha bude chtít využívat ovládací software, vždy dá přednost klasickým tlačítkům; veškeré ovládání popíšeme s ohledem na danou instalaci, např. „hlasitost – koupelna“

Jsou tady otázky, které Vás nasměrují na specifikaci plošného ozvučení. Všechny si nechte zodpovědět, přemýšlejte nad nimi. Má plošné ozvučení sloužit hlavně jako zvuková kulisa? Chceme řešit hudební doprovod? Má plošné ozvučení sloužit k oznámování hlášení na požadovaných (různých) místech? Má plošné ozvučení sloužit jako prvek k oznamování evakuačních a jiných bezpečnostních zpráv? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné systémové situace (výpadek napájení, zkraty, přehřátí, odpojení…)? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné provozní situace (požár, poplachy, evakuace…)? Počet zón a počty reproduktorů v jednotlivých zónách? Jaká je požadována hladina akustického tlaku, či obecněji, hlasitost? Jakou hustotu reproduktorů si můžeme, s ohledem na interiér, dovolit? Jaké reproduktory či reprosoustavy budou asi k dispozici? Celkový výkon ozvučovacího systému? Jakou má mít systém výkonovou rezervu? Jaké jsou požadovány zdroje signálů a jejich umístění (mikrofony, přehrávače)? Jaký je požadován komfort obsluhy a její dostupnost, “blbuvzdornost”, blokování, dálkové ovládání? Jsou speciální omezující požadavky na kabeláž (obklady, dlažby, památky)? Jak má ozvučovací systém vzhledově vypadat? Má být nějak v souladu s interiérem (tvary, barvy)? Podmínky pro klimatickou odolnost (venkovní prostředí, průmysl, výroba …)? Vyžaduje se odolnost proti vandalismu? Jsou další speciální elektrotechnické nároky, mimo elektrické bezpečnosti a elektromagnetické kompatibility? Jsou nějaké podmínky pro požární bezpečnost? Jaká má být opravitelnost a možnost budoucí repase? Počítá se s budoucím rozšířením ozvučovacího systému? Finanční hledisko? Předpokládaný rozpočet?

Zkreslení THD+N – hodně laicky řečeno, udává, jak moc přivedená sinusovka bude zdeformovaná i za přispění šumu zesilovače; Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek; Odstup S/N – určuje v dB hodnotu odstupu signálu od šumu; Odstup L/R – určuje v dB odstup kanálů od sebe; Rychlost přeběhu SR – udává se ve V/us a napovídá o tom, jak velkou změnu výstupního napětí provede za co nejmenší časový úsek. Takže údaj hodnotící – „silně“ a „rychle“.; Tlumení Damping – s ohledem na výkon a frekvenční pásmo určuje, jak nízká je výstupní impedance zesilovače. To je dost důležitý údaj, protože opravdu nízkou vyžadují reprosoustavy.; Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat.; Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, elektroniky a součástek.

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Dost často se ptáme, jaké výstupy má rozhlasová ústředna pro posílení. Je to záležitost s praktickým dopadem, když budeme potřebovat zónu rozšířit a navýšit tak její výkon. Jak zesilovač připojíme? Na 100 V výstup pomocí převodníku anebo rovnou na posilující výstup?

Ve výbavě některých rozhlasových ústředen najdeme i možnost připojení telefonní linky. Ta se zpracovává dvojím způsobem: a) „poslouchá se“ vyzvánění linky a to se převede na trylek či gong do reproduktorů b) „poslouchá se“ audio na lince, pak je ale potřebná aktivace funkce „paging“ v telefonní ústředně.
