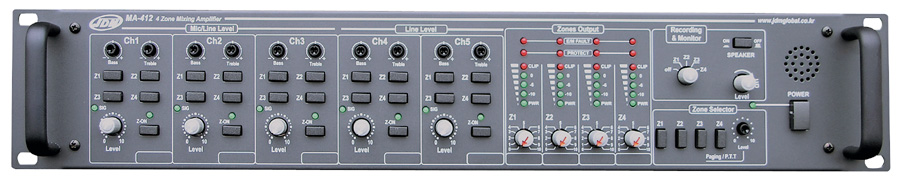

MA 412 rozhlasová ústředna

zpět  Plošné, instal. ozvučení / Rozhlasové ústředny



lupa  lupa 2x  lupa 3x

Stručný popis: různé signály do různých zón – směrování, 3 + 2 vstupy, 4 zóny, 4× 120 W, korekce, připojení evakuačních mik. konzolí, EPS, přepážkových mikrofonů, záloha zesilovačů, monitoring, měření, dohled

Vhodné pro: malé evakuace, částečně podle ČSN EN 60 849, ozvučení interiéru i exteriéru, penziony, kanceláře, prodejny

DOPRODEJ

Kat. č.: 27 872

Cena: 32 990,00 Kč s DPH Skladem:  ano


Podrobné technické informace Návod k použitíStrana kataloguDetailní katalogový listBezdrátová verze rozhlasové ústředny47 otázek než vyberete správný evak. rozhlasNávrhy ozvučeníKalkulačka nákladů na elektřinuDalší technické informace

MA 412 je modelem rozhlasové ústředny, který vyniká vůči ostatním ústřednám tím, že je čtyřkanálový Znamená to, že u všech 5 vstupů si navolíte (nasměrujete), do které zóny bude „hrát“. Tím pádem v každé zóně (k dispozici jsou 4 monofonní s výkonem 120 W každá) „hraje“ jiný signál. To ocení především majitelé penzionů, restaurací a jiných společenských prostor, u kterých se žádá, aby každá zóna přenášela jiný signál. Dále je celé zařízení komfortně vybaveno tak, aby splňovalo požadavky na malé evakuace, t.j. možnost připojení evakuačních mik. konzolí, přepážkových mikrofonů ale také zálohy zesilovačů, nucený poslech, měření, testování a dohled.

Výhody oproti konkurenci


Doporučujeme vám toto příslušenství

03 404 | NS 70 konvertor HDMI / RCA audio + CVBS video

vstup HDMI, výstup 1× stereo audio RCA (Cinch) + 1× kompozitní video CVBS, přepínač režimu PAL / NTSC, podpora rozlišení až 1920×1080

Vhodné pro: napojení zesilovače, rozhlasové ústředny nebo mixážního pultu na přehrávací zařízení (televizor, projektor, notebook) s pouze HDMI výstupem (HDMI se zpětným kanálem – funkce ARC)

03 405 | NS 71 konvertor S/PDIF Coaxial + TOS-Link / RCA audio

vstup digitální S/PDIF koaxiální + optický TOS-Link, výstup 1× stereo audio RCA (Cinch) + 1× na sluchátka Jack 3,5, podpora vzorkování do 192 kHz / 24 b

Vhodné pro: napojení zesilovače, rozhlasové ústředny nebo mixážního pultu na přehrávací zařízení (televizor, projektor, notebook) s pouze digitálním výstupem

27 890 | FIR 400 konzola evakuačního mikrofonu se samplerem

evakuační mikrofon, sampler, siréna, monitoring, měření, kompresor, vysoká srozumitelnost

Vhodné pro: malé evakuace, jako dedikované místo pro evak. hlášení, napojení na MA 412

27 891 | RM 400 přepážkový mikrofon s výběrem

automatický gong, priorita, výběr ze 4 zón, zobrazení E/M stavů, zaneprázdnění a závad

Vhodné pro: malé evakuace, ozvučení přepážek, administrativy, prodejen, hotelů, připojení na MA 412

12 965 | Reproduktorový kabel pro 100V rozvody 2×1,5 mm²

speciální kabel pro 100V rozvody, 2×1,5 mm², CCA měď, kroucené žíly – lanka, nízká kapacita

Vhodné pro: připojení rozhlasové ústředny, zesilovače a reproduktorů ve 100 V režimu


Výrobek doporučujeme pro tato ozvučení

Ozvučení supermarketu nebo výrobního podniku

Ozvučení supermarketu nebo výrobního podniku má své dva základní rysy – obvykle 2 až 6 zón a vždy jednu nebo dvě rozlehlé zóny.



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

10 ks Odpor keramický 100 ohm / 20 W

v hodnotě 150,00 Kč, zdarma při objednávce nad 2 000,00 Kč

6 ks Jack 6.3 mono on kabel masivní

v hodnotě 294,00 Kč, zdarma při objednávce nad 3 000,00 Kč

6 ks XLR L ona kabel

v hodnotě 276,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks Úsporná zářivka 7W E14 2U

v hodnotě 158,00 Kč, zdarma při objednávce nad 8 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / rozhlasové ústředny fungují?

Prvním bodem je zálohování napájení. Jak jsme již řekli dříve, provádí se pomocí stejnosměrného napětí 24 V DC a kvalitní ústředny poznáte právě podle těchto svorek na zadním panelu. Přechod na toto napájení v případku výpadku 230 V by měl být automatický a pozvolný. Zálohování zesilovačů? I to se někdy provádí. Zejména v případech, kdy se provádí pomocí ústředny evakuační rozhlasy, je potřeba zesilovač v ústředně zálohovat. Jak ale zjistit, že je poškozená. Např. pomocí detekčních karet, které nejenom měří parametry ústředny, ale i ústřednou pouští pilotní signál a zjišťují zda je ústředna průchozí. Když už jsem zmínil evakuaci, je možné i tuto v malém měřítku instalovat. Např. modul DEXON EM 600 je krásnou ukázkou toho, jak se ústředna napojí na systém EPS. Pak je automaticky zajištěno dálkové sepnutí ústředny, její zablokování, spuštění evakuační hlášky a umožnění řídit evakuaci ručně.

Přepážkové mikrofony speciální nebo univerzální? To je typický dotaz, který si položíme, chceme-li provádět hlášení. Jsou speciální rozhlasové ústředny, jako např. DEXON JPA 1240A, které mají „k sobě“ speciální mikrofony. Ty mají funkce, jako jsou spouštění gongu, směrování do zón. To je součástí i přímo na hlavním panelu ústředny.

Zajímavou otázkou je, kolik těch zón v podstatě zvolit. Samozřejmé je, že se potřebujeme obvykle napasovat na dispozice ústředny, a tak v „malých“ systémech navrhujeme ozvučení na 4, 5 nebo 8 zón. A když už máme rozhodnuto o zónách, co takhle na každou zónu pustit jiný signál? S jednoduchou ústřednou toto nedovedete. Musíme zvolit rozhlasovou ústřednu z řady DEXON JPA 1640. Toto zařízení obsahuje digitální matici, kterou v připojeném softwaru ovládáme a určujeme, „kde co“ bude hrát. Praktické užití? Typické pro penziony, na pokojích hraje klidná hudba, ale v restauraci něco živějšího. Pro toto maticové uspořádání existuje i levnější a snadnější na obsluhu, řešení. Doporučuji si něco přečíst o DEXON JPA 1160, která signálovou matici řeší pomocí přepínačů.

Základním parametrem při volbě rozhlasové ústředny bývá její celkový výkon a výkon jednotlivých zón. V praxi se setkáme s výkony od 60 W klidně až po 480 W u koncových zesilovačů, které rozhlasové ústředny posilují. Jak potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu. Důležitým „parametrem“, který není ani tak měřitelným, ale je dost podstatný, je samotná přebuditelnost a robustnost ústředny. Tento fakt dokáže docela slušně zahýbat cenou a proto narazíte na ústředny levnější, ale i klidně dvojnásobně dražší. Ona robustnost už je vidět na celé skříni, na chlazení i provedení vnitřní konstrukce.

Dost často se ptáme, jaké výstupy má rozhlasová ústředna pro posílení. Je to záležitost s praktickým dopadem, když budeme potřebovat zónu rozšířit a navýšit tak její výkon. Jak zesilovač připojíme? Na 100 V výstup pomocí převodníku anebo rovnou na posilující výstup?

Výkon – udává se ve W RMS s ohledem na dané zapojení a impedanci. Proto u nízkoimpedančních modelů narazíme např. na následující údaje: – Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω ) RMS 2 × 350 W Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 4 Ω ) RMS 2 × 550 W Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω , můstek) RMS 1 × 1000 W. Zde vidíte, jak se liší pro různou zatěžovací impedanci a zapojení (normální stereo / můstek). Tato data jsou od nízkoimpedančního modelu Dexon DAP 1000. . Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude rozhlasová ústředna hrát. Nutno brát ale v potaz toleranční pásmo, které bývá –3 dB. Většina dosahuje 20 – 20 000 Hz zcela s přehledem. Vstupní citlivost – obvykle 0 dBm = 1,55 V = ± 0,707 V ef. symetricky. Říká, jak velký signál nutno přivést na vstup, abychom dosáhli maximálního výkonu při daném zkreslení v daném pásmu. Profesionální rozhlasové ústředny dovolují symetrické i nesymetrické připojení. Výhodou toho symetrického je větší odolnost proti rušení a brumům.

Proč rozhlasovou ústřednu a ne klasický receiver / hifi věž? Mnohokrát se setkávám s praxí, kdy budoucí uživatel je opravdu totální laik a přijde s potřebou řešení malého ozvučení. Je teď jedno, jestli hodlá ozvučit restauraci, penzion nebo kancelářské prostory. Ví, že ozvučení je pro něj okrajová záležitost a proto ji chce i „okrajově“ vyřešit. Šup tam nadbytečnou hifi věž z domu, pár repráků a už to hraje. Toť praxe. Ale praxe, která za rok či dva ukáže, že ono „okrajově“ bylo špatně a že to chtělo přece jenom profesionálnější řešení. Najednou je potřeba více mikrofonů, používaná CD jsou už oposlouchaná, je potřeba připojit další reproduktory, panu řediteli dát „nejhlavnější“ mikrofon, a ono to nejde. O tom, že systém je poruchový a není robustní, nemluvě. V tomto názorném případu jsem Vám ukázal, proč se nad plošným ozvučením zamýšlet. Dát dohromady zadání ozvučení může být celkem obtížné a abych Vám to ulehčil, sepsal jsem otázky „na uživatele“, které když si necháte zodpovědět, nebo si je zodpovíte sami, máte jistotu, že se na nic nezapomnělo.

Řešíme samotné připojení ústředny k výstupním zónám. Na výběr je ze dvou druhů připojení. Stručně shrneme výhody i nevýhody: Nízkoimpedanční 4 nebo 8 Ω – pro málo rozlehlé systémy, ztráty na vedení, lepší zvuk, možnost sterea, komplikace při zapojování více reproduktorů v zóně; Vysokoimpedanční v systému 100 V – pro rozlehlé systémy, minimální ztráty na vedení, transformace signálu na 100 V úroveň na vedení, reproduktory transformace signálu zpět, horší zvuk, mono, velice snadné připojování i rozšiřování systému reproduktorů v zóně. Co si vybrat? Praxe je taková, že např. pro malé penziony a rodinné domy se volí nízkoimpedanční režim a např. pro firemní a prodejní prostory, hotely i výrobu se automaticky volí onen 100 V režim. Vězte ale, že oněch 100 V nemusí být vždy 100 V, ale v praxi se vyskytuje řešení i pro 75 V a 50 V.

Jsou tady otázky, které Vás nasměrují na specifikaci plošného ozvučení. Všechny si nechte zodpovědět, přemýšlejte nad nimi. Má plošné ozvučení sloužit hlavně jako zvuková kulisa? Chceme řešit hudební doprovod? Má plošné ozvučení sloužit k oznámování hlášení na požadovaných (různých) místech? Má plošné ozvučení sloužit jako prvek k oznamování evakuačních a jiných bezpečnostních zpráv? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné systémové situace (výpadek napájení, zkraty, přehřátí, odpojení…)? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné provozní situace (požár, poplachy, evakuace…)? Počet zón a počty reproduktorů v jednotlivých zónách? Jaká je požadována hladina akustického tlaku, či obecněji, hlasitost? Jakou hustotu reproduktorů si můžeme, s ohledem na interiér, dovolit? Jaké reproduktory či reprosoustavy budou asi k dispozici? Celkový výkon ozvučovacího systému? Jakou má mít systém výkonovou rezervu? Jaké jsou požadovány zdroje signálů a jejich umístění (mikrofony, přehrávače)? Jaký je požadován komfort obsluhy a její dostupnost, “blbuvzdornost”, blokování, dálkové ovládání? Jsou speciální omezující požadavky na kabeláž (obklady, dlažby, památky)? Jak má ozvučovací systém vzhledově vypadat? Má být nějak v souladu s interiérem (tvary, barvy)? Podmínky pro klimatickou odolnost (venkovní prostředí, průmysl, výroba …)? Vyžaduje se odolnost proti vandalismu? Jsou další speciální elektrotechnické nároky, mimo elektrické bezpečnosti a elektromagnetické kompatibility? Jsou nějaké podmínky pro požární bezpečnost? Jaká má být opravitelnost a možnost budoucí repase? Počítá se s budoucím rozšířením ozvučovacího systému? Finanční hledisko? Předpokládaný rozpočet?

Naše rozhlasové vysílání někdy potřebujeme nahrávat. Využijeme k tomu výstup na nahrávání. Ten bývá kombinován s výstupem na další zesilovač a další mixážní pult, což dovoluje rozšiřovat ústřednu na výkonové nebo vstupní straně.

Laická obsluha. Tomuto tématu jsem si dovolil vyčlenit samostatný krátký odstavec. Jednoduše řečeno, s ohledem na montážní firmy, provozovatele a obsluhu: Méně zde opravdu znamená více a lépe; laická obsluha má mít k dispozici co nejméně ovládacích prvků; vše co ovládá laická obsluha musí být „blbuvzdorné“; vše nepotřebné, servisní nastavení atd., musí být zalepeno, uzamčeno; je-li to možné, využíváme presetů a pro obsluhu hotových, předvolených nastavení; nečekejme, že laická obsluha bude chtít využívat ovládací software, vždy dá přednost klasickým tlačítkům; veškeré ovládání popíšeme s ohledem na danou instalaci, např. „hlasitost – koupelna“

Vybrali jsme ústřednu, nainstalovali ji. Schválně zkuste na místo instalace zajet po roce. Co tam hraje? Zjistíte, že nic, nebo je puštěný jen tuner. Věřte, že to dobré pohodě ozvučovaného prostoru moc nepřidá. Ti „chytřejší“ uživatelé mohli zvolit CD, ale ta se oposlouchala. Co tedy vybrat jako hudbu na pozadí, aby to hrálo stále, nebyly tam reklamy a neoposlochalo se to? Klasické rádio zřídka, ale jsou případy, kde i toto postačí. Dexon doporučuje řešení: Do ústředen, které to umožňují, instalovat DEXON JMP 15. Jedná se o Mp3 modul s čtečkou Flash paměti skrz USB a čtečkou SD paměťové karty. Naplníme li tyto dvě paměti naplno Mp3 soubory s tokem 64 nebo 128 kb/s, dostaneme neuvěřitelných 150 h podkresové hudby. Zvolit ústřednu Ta má defaultně vestavěnu čtečku Flash paměti skrz USB a čtečku SD paměťové karty. Opět velká kapacita na vaše Mp3. Zvolit jiný zdroj hudby, např. připravovaný DEXON JBG 200, což je dvojitý přehrávač podkresové hudby. Dvojitý znamená dvoukanálový a samozřejmě i ten je vybaven čtením Mp3 skrz USB a SD kartu. Navíc i tunerem a CD. Na vstup LINE nebo AUX ústředny připojit internetové rádio
