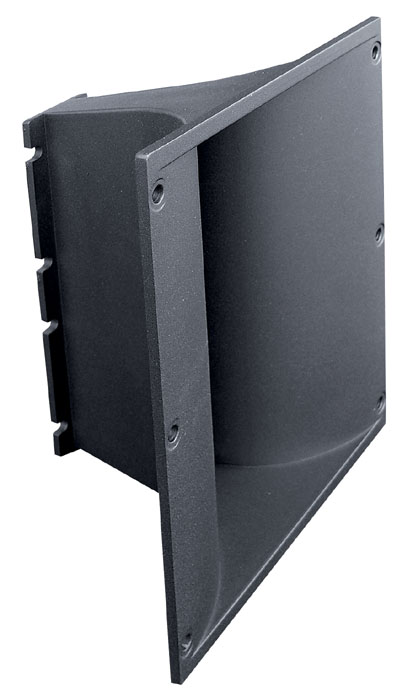

TD WL4 zvukovod ke 2 kompresním driverům WL-4

zpět  Reproduktory / Zvukovody



lupa  lupa 2x  lupa 3x

Stručný popis: 90×20°, > 800 Hz, Di 15,5 dB, 210×260 mm, vyústění 12×208 mm, Al odlitek, pro 2 drivery WL4

Vhodné pro: výkonové středovýškové sekce line-array systémů, pro odběr 3 a více, sleva 20%



Kat. č.: 02 907

Cena: 3 190,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguDetailní katalogový listNávrhy reprosoustavNávrhy ozvučnicKonstrukce line array systému Další technické informace

Doporučujeme vám toto příslušenství

28 081 | Reproduktory a reprosoustavy II

princip činnosti reproduktorů, výhybky, součástky, zapojení, tabulky, materiály, nově návrhy plošného ozvučení. 327 stran.

Vhodné pro: kutily, bastlíře a stavitelé reprosoustav, ozvučování, montážní firmy rozhlasu.



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

2 m Stíněný kabel profesionální 2 žíly

v hodnotě 58,00 Kč, zdarma při objednávce nad 800,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – 10 – 25 % rabatu pro montážní a obchodní firmy.

Jak reproduktory / zvukovody fungují?

Závěs membrány (často několik vlnek) slouží vlastně k jejímu pružnému ukotvení. Životnost vlnek závěsu dává většinou i životnost samotné membrány. Jako materiál se používá guma a polyuretan, který nalezneme zvláště u reproduktorů Tonsil. Po závěsu se očekává především teplotní a časová stálost a optimální pružnost. U vyzařovacích membrán se setkáme s grafitovaným papírem a polypropylénem, který má tu výhodu, že kmitočtová charakteristika reproduktoru používajícího polypropylénovou membránu má minimalizováno nežádoucí převýšení na jejím horním okraji přenášeného pásma. Takové repráky se zvlášť hodí do dvoupásmových HIFI soustav. U výškových a středovýškových reproduktorů nalezneme membrány z titanu a hliníku. Membrána musí být dostatečně tuhá a lehká, aby kmitala pístově v co nejširším kmitočtovém pásmu. Středící membrána přidržuje kmitací cívku s membránou v ose vzduchové mezery magnetu a tím zabraňuje tření cívky o částí magnetického obvodu. Středící prvek musí být lehký a prodyšný. U kvalitních reproduktorů Beyma se setkáme s dvěmi středícími membránami. Reprákům. Zkratovací prstenec slouží k zmenšení modulace magnetického pole vlivem magnetického pole kmitací cívky. Po připojovacím terminálu se žádá dobrá pájitelnost a teplotní odolnost. Kladný pól reproduktoru bývá označen červeným kroužkem.

Výběr reproduktorů je bez nadsázky jeden z nejdůležitějších kroků při stavbě soustavy, který může být právě tak prvním krokem k úspěchu jako příčinou nezdaru. Je nutno zdůraznit, že jedině z kvalitních a vhodných reproduktorů repráky lze postavit dobrou reproduktorovou soustavu. Žádné sebevětší kouzlení s výhybkou či s korekčními obvody nemůže ze špatných nebo pro daný účel nevhodných reproduktorů repráků reprobeden udělat opravdu hrající soustavu. Je třeba na to myslet, až půjdete kupovat reproduktory – při pohledu na cenovky se to zapomíná. repráky Zde uvádíme několik pravidel, doporučení a poznámek k samotnému výběru reproduktorů.,

Všimněte si průměru kmitací cívky. Maximální akustický tlak Lm z předchozího bodu je teoretická maximální hodnota, která by platila, kdyby se kmitací cívka reproduktoru vůbec neohřívala. Po ohřátí kmitačky vzroste její odpor, takže výsledný akustický tlak bude menší než vypočtená hodnota. Tento jev je nazýván jako termická komprese a postihuje méně reproduktory a repráky s větší kmitací cívkou. Při výběru reproduktoru přihlédněte také k jeho maximální lineární výchylce Xmax. Zjednodušeně řečeno – tento parametr udává maximální výchylku membrány, při které má reproduktor přijatelné zkreslení. Čím nižší kmitočty má reproduktor vyzařovat a čím vyšší je požadovaný akustický tlak, tím vyšší by měla být Xmax. Čím nižší má reproduktor lineární výchylku, tím je „středovější". Dalším omezením, které se v praxi u hlubokotónového reproduktoru uplatní, je omezení mechanické výchylky vlivem konečné délky rozvinutí závěsů kmitacího systému. Tento nedostatek se projevuje poklesem kmitočtové charakteristiky v oblasti velmi nízkých frekvencí při velkém buzení. Proto reproduktor, který má na velmi nízkých kmitočtech docílit vysoký akustický tlak, musí mít velké rozvinutí závěsu membrány repráku. Určitou představu o chování reproduktoru při velkých příkonech může dát počet a hloubka vlnek závěsu membrány a opatrné promáčknutí (reproduktoru to nesvědčí) kmitacího systému prsty blízko středu membrány (kopulky). Nižší citlivost hlubokotónového reproduktoru ještě neznamená horší přenos nejnižších kmitočtů, naopak – rozšíření kmitočtového pásma směrem dolů bývá dosaženo právě na úkor citlivosti. reprákySouvisí to s dalšími parametry, jako je rezonanční kmitočet, celkový činitel jakosti, a ekvivalentní objem.

Magnetický obvod je hlavou celého reproduktoru. Používá se jako permanentní magnet s magneticky měkkými pólovými nádstavci. Materiálem je většinou ferit, u nejšpičkovějších typů najdeme magnet s příměsí vzácných zemin (Nd). Magnetický obvod je konstruován tak, aby magnetické pole v mezeře bylo pokud možno symetrické (menší zkreslení). K lepšímu odvodu tepla slouží chladící otvor, čímž se zmenšuje vliv termické komprese. Kmitací cívka je navinuta často Cu drátem, ty nejlepší typy mají vinutí z plochého poměděného hliníkového vodiče, který přispívá k lepšímu plnění pracovní mezery a tím ke zvětšení účinnosti reproduktoru. Jako kostřička kmitací cívky repráku (zde former) slouží materiál z teplotně odolného polyamidu? kapton. Pokud se rozhodnete koupit jakýkoli reproduktor, nejprve pořádně prostudujte katalogy výrobců – nevyplácí se kupovat zajíce v pytli. Pozor také na různé podmínky měření různých výrobců. Po koupi reproduktoru se vyplácí opsat si jeho veškeré parametry z firemního katalogu – to pro případ pozdější záměny. Aby Váš výběr reproduktorů byl snazší, podívejte se prosím pro názornost na uvedené HiFi sestavy reproduktorů, které jsou již dlouhodobě odzkoušené našimi zákazníky repráky.
