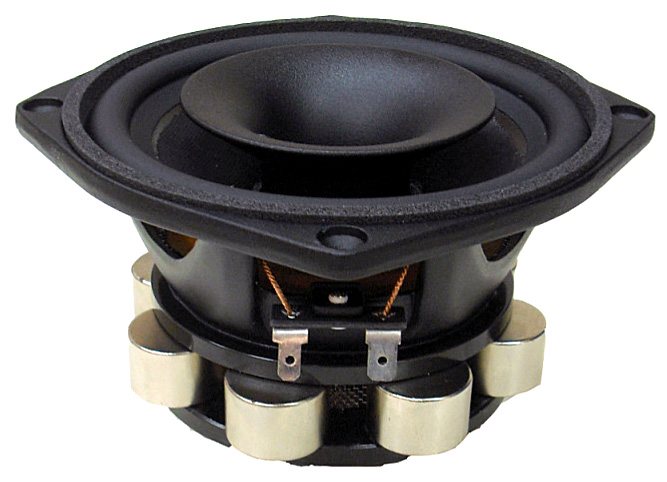

5CX200/Nd celopásmový koaxiální reproduktor

Stručný popis: 5″, 150 + 40 W AES, 8 Ω, 92,5 + 102 dB, 60 – 20 000 Hz, koaxiální

Vhodné pro: celopásmové aplikace s důrazem na výkon a nízký dolní kmitočet, malé satelity a odposlechy, pro odběr 2 a více, sleva 20%

NOVINKA

Kat. č.: 02 019

Cena: 4 290,00 Kč s DPH Skladem:

Objednat:  ks

Chcete s výrobkem poradit?
Zdarma získáváte tyto služby
Doporučit výrobek

Jak reproduktory / Beyma fungují?

Závěs membrány (často několik vlnek) slouží vlastně k jejímu pružnému ukotvení. Životnost vlnek závěsu dává většinou i životnost samotné membrány. Jako materiál se používá guma a polyuretan, který nalezneme zvláště u reproduktorů Tonsil. Po závěsu se očekává především teplotní a časová stálost a optimální pružnost. U vyzařovacích membrán se setkáme s grafitovaným papírem a polypropylénem, který má tu výhodu, že kmitočtová charakteristika reproduktoru používajícího polypropylénovou membránu má minimalizováno nežádoucí převýšení na jejím horním okraji přenášeného pásma. Takové repráky se zvlášť hodí do dvoupásmových HIFI soustav. U výškových a středovýškových reproduktorů nalezneme membrány z titanu a hliníku. Membrána musí být dostatečně tuhá a lehká, aby kmitala pístově v co nejširším kmitočtovém pásmu. Středící membrána přidržuje kmitací cívku s membránou v ose vzduchové mezery magnetu a tím zabraňuje tření cívky o částí magnetického obvodu. Středící prvek musí být lehký a prodyšný. U kvalitních reproduktorů Beyma se setkáme s dvěmi středícími membránami. Reprákům. Zkratovací prstenec slouží k zmenšení modulace magnetického pole vlivem magnetického pole kmitací cívky. Po připojovacím terminálu se žádá dobrá pájitelnost a teplotní odolnost. Kladný pól reproduktoru bývá označen červeným kroužkem.

Všimněte si průměru kmitací cívky. Maximální akustický tlak Lm z předchozího bodu je teoretická maximální hodnota, která by platila, kdyby se kmitací cívka reproduktoru vůbec neohřívala. Po ohřátí kmitačky vzroste její odpor, takže výsledný akustický tlak bude menší než vypočtená hodnota. Tento jev je nazýván jako termická komprese a postihuje méně reproduktory a repráky s větší kmitací cívkou. Při výběru reproduktoru přihlédněte také k jeho maximální lineární výchylce Xmax. Zjednodušeně řečeno – tento parametr udává maximální výchylku membrány, při které má reproduktor přijatelné zkreslení. Čím nižší kmitočty má reproduktor vyzařovat a čím vyšší je požadovaný akustický tlak, tím vyšší by měla být Xmax. Čím nižší má reproduktor lineární výchylku, tím je „středovější". Dalším omezením, které se v praxi u hlubokotónového reproduktoru uplatní, je omezení mechanické výchylky vlivem konečné délky rozvinutí závěsů kmitacího systému. Tento nedostatek se projevuje poklesem kmitočtové charakteristiky v oblasti velmi nízkých frekvencí při velkém buzení. Proto reproduktor, který má na velmi nízkých kmitočtech docílit vysoký akustický tlak, musí mít velké rozvinutí závěsu membrány repráku. Určitou představu o chování reproduktoru při velkých příkonech může dát počet a hloubka vlnek závěsu membrány a opatrné promáčknutí (reproduktoru to nesvědčí) kmitacího systému prsty blízko středu membrány (kopulky). Nižší citlivost hlubokotónového reproduktoru ještě neznamená horší přenos nejnižších kmitočtů, naopak – rozšíření kmitočtového pásma směrem dolů bývá dosaženo právě na úkor citlivosti. reprákySouvisí to s dalšími parametry, jako je rezonanční kmitočet, celkový činitel jakosti, a ekvivalentní objem.

Magnetický obvod je hlavou celého reproduktoru. Používá se jako permanentní magnet s magneticky měkkými pólovými nádstavci. Materiálem je většinou ferit, u nejšpičkovějších typů najdeme magnet s příměsí vzácných zemin (Nd). Magnetický obvod je konstruován tak, aby magnetické pole v mezeře bylo pokud možno symetrické (menší zkreslení). K lepšímu odvodu tepla slouží chladící otvor, čímž se zmenšuje vliv termické komprese. Kmitací cívka je navinuta často Cu drátem, ty nejlepší typy mají vinutí z plochého poměděného hliníkového vodiče, který přispívá k lepšímu plnění pracovní mezery a tím ke zvětšení účinnosti reproduktoru. Jako kostřička kmitací cívky repráku (zde former) slouží materiál z teplotně odolného polyamidu? kapton. Pokud se rozhodnete koupit jakýkoli reproduktor, nejprve pořádně prostudujte katalogy výrobců – nevyplácí se kupovat zajíce v pytli. Pozor také na různé podmínky měření různých výrobců. Po koupi reproduktoru se vyplácí opsat si jeho veškeré parametry z firemního katalogu – to pro případ pozdější záměny. Aby Váš výběr reproduktorů byl snazší, podívejte se prosím pro názornost na uvedené HiFi sestavy reproduktorů, které jsou již dlouhodobě odzkoušené našimi zákazníky repráky.

Výběr reproduktorů je bez nadsázky jeden z nejdůležitějších kroků při stavbě soustavy, který může být právě tak prvním krokem k úspěchu jako příčinou nezdaru. Je nutno zdůraznit, že jedině z kvalitních a vhodných reproduktorů repráky lze postavit dobrou reproduktorovou soustavu. Žádné sebevětší kouzlení s výhybkou či s korekčními obvody nemůže ze špatných nebo pro daný účel nevhodných reproduktorů repráků reprobeden udělat opravdu hrající soustavu. Je třeba na to myslet, až půjdete kupovat reproduktory – při pohledu na cenovky se to zapomíná. repráky Zde uvádíme několik pravidel, doporučení a poznámek k samotnému výběru reproduktorů.,
