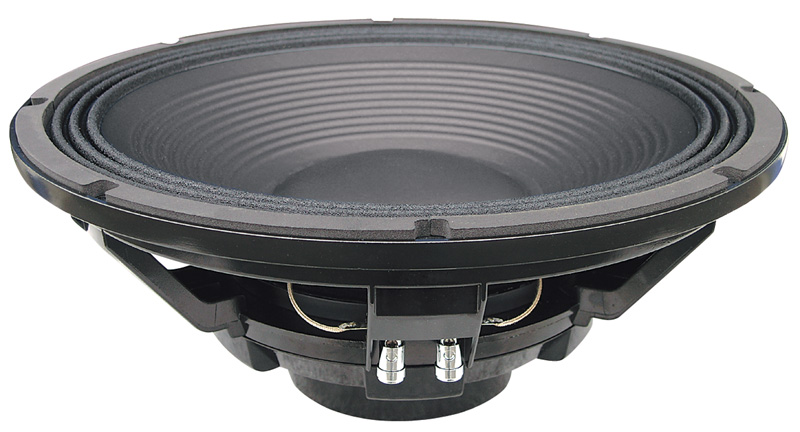

15SW1300/Nd reproduktor basový

zpět  Reproduktory / Beyma



lupa  lupa 2x  lupa 3x

Stručný popis: 15″, 1300 W AES, 8 Ω, 97 dB, 25 – 1 800 Hz, Nd magnet, Helicex ® chlazení

Vhodné pro: extra výkonové subwoofery, pro odběr 3 a více, sleva 20%



Kat. č.: 02 531

Cena: 8 590,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguDetailní katalogový listNávrhy reprosoustavDalší technické informace

Všeobecně:

Reproduktory Beyma z řady SW1600/Nd nebo 1300/Nd jsou vyrobeny nejmodernější patentovanou technologií chlazení HELICEX ®, jež dovoluje velmi vysoké zatížení reproduktoru výkonem až 1,6 kW AES při stále velmi dobré tepelné kompresi odrážející se od citlivosti 97 dB.
Tato rodina neodymových reproduktorů byla vyvinuta především pro výkonové koncertní, zábavní, vysoce výkonné ozvučovací aparatury, kde se předpokládá vysoké a především dlouhodobé zatížení a žádá se vysoká hladina akustického tlaku na co možná nejnižších frekvencích.
Reproduktory této řady mají max. lineární výchylku úctyhodných ± 10 mm, která může jít do hodnot 60 mm p-p (mechanická výchylka nelineární). To vše je odrazem opravdu na světě jedinečných technologických vychytávek, jako je zesílení membrány typu NCR (membrána tak může být rozmítána do větších výchylek), spodní středička z materiálu CONEX, která, kromě toho, že vystřeďuje membránu, především chrání mechanické chování reproduktoru při vysokých výchylkách, navíc tato středička je vlisována do hliníkového odlitku, čímž se stává extrémně mechanicky odolnou a navíc dovoluje lépe odvádět teplo z kmitací cívky.
Další vychytávkou je samotná až 5" kmitací cívka, jež je vinuta jako DUO na vnitřní i vnější straně formeru. Je vysoce mechanicky stabilní i při vysokých teplotách a především jako prvek technologie chlazení HELICEX ® zvládá extrémní teploty (až 400°C) při výkonech kolem 1600W AES. V neposlední řadě musíme zmínit technologii mechanického párování středičky a závěsu MMSS. Tento typ uchycení membrány a kmitačky pak má za následek fakt, že BL faktor je co nejvíce lineární v širokém rozsahu výchylky.
Závěrem nezbývá než konstatovat, že rodina reproduktorů (opravdových „macků“) pro subwoofery z řady SW1600/Nd nebo 1300/Nd je opravdu světově ojedinělá a trend určující. Reproduktory dosahují revolučních výsledků, jež je, díky své převratnosti, obtížné srovnávat i s takovými značkami jako je JBL, B&C Speakers či RCF. Reproduktory BEYMA s technologií HELICEX ®, tak jsou nyní celosvětovou špičkou.

Parametry reproduktoru:


Doporučujeme vám toto příslušenství

28 081 | Reproduktory a reprosoustavy II

princip činnosti reproduktorů, výhybky, součástky, zapojení, tabulky, materiály, nově návrhy plošného ozvučení. 327 stran.

Vhodné pro: kutily, bastlíře a stavitelé reprosoustav, ozvučování, montážní firmy rozhlasu.



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

10 ks Přepínač univerzální

v hodnotě 160,00 Kč, zdarma při objednávce nad 1 000,00 Kč

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak reproduktory / Beyma fungují?

Magnetický obvod je hlavou celého reproduktoru. Používá se jako permanentní magnet s magneticky měkkými pólovými nádstavci. Materiálem je většinou ferit, u nejšpičkovějších typů najdeme magnet s příměsí vzácných zemin (Nd). Magnetický obvod je konstruován tak, aby magnetické pole v mezeře bylo pokud možno symetrické (menší zkreslení). K lepšímu odvodu tepla slouží chladící otvor, čímž se zmenšuje vliv termické komprese. Kmitací cívka je navinuta často Cu drátem, ty nejlepší typy mají vinutí z plochého poměděného hliníkového vodiče, který přispívá k lepšímu plnění pracovní mezery a tím ke zvětšení účinnosti reproduktoru. Jako kostřička kmitací cívky repráku (zde former) slouží materiál z teplotně odolného polyamidu? kapton. Pokud se rozhodnete koupit jakýkoli reproduktor, nejprve pořádně prostudujte katalogy výrobců – nevyplácí se kupovat zajíce v pytli. Pozor také na různé podmínky měření různých výrobců. Po koupi reproduktoru se vyplácí opsat si jeho veškeré parametry z firemního katalogu – to pro případ pozdější záměny. Aby Váš výběr reproduktorů byl snazší, podívejte se prosím pro názornost na uvedené HiFi sestavy reproduktorů, které jsou již dlouhodobě odzkoušené našimi zákazníky repráky.

Středotónový reproduktor Ať už přímovyzařující nebo tlakové, si při výběru zaslouží přinejmenším stejnou pozornost jako basové reproduktory. Pamatujte na to, že tento reproduktor pracuje v pásmu, kde je lidské ucho nejcitlivější, a tudíž by měl být nejkvalitnější. Buďte opatrní u reproduktorů s uzavřeným košem. Tyto reproduktory, u kterých je pracovní objem vytvořen nevystřižením otvorů v plechovém koš repráku, bývají sice levnější, ale také ne příliš kvalitní. Nejlepší pochopitelně je, když si můžeme reproduktor vyzkoušet a poslechnout si jeho reprodukci na hudebním i sinusovém signálu. Propísknutí kvalitním generátorem může odhalit případné zkreslení a rezonance.

Závěs membrány (často několik vlnek) slouží vlastně k jejímu pružnému ukotvení. Životnost vlnek závěsu dává většinou i životnost samotné membrány. Jako materiál se používá guma a polyuretan, který nalezneme zvláště u reproduktorů Tonsil. Po závěsu se očekává především teplotní a časová stálost a optimální pružnost. U vyzařovacích membrán se setkáme s grafitovaným papírem a polypropylénem, který má tu výhodu, že kmitočtová charakteristika reproduktoru používajícího polypropylénovou membránu má minimalizováno nežádoucí převýšení na jejím horním okraji přenášeného pásma. Takové repráky se zvlášť hodí do dvoupásmových HIFI soustav. U výškových a středovýškových reproduktorů nalezneme membrány z titanu a hliníku. Membrána musí být dostatečně tuhá a lehká, aby kmitala pístově v co nejširším kmitočtovém pásmu. Středící membrána přidržuje kmitací cívku s membránou v ose vzduchové mezery magnetu a tím zabraňuje tření cívky o částí magnetického obvodu. Středící prvek musí být lehký a prodyšný. U kvalitních reproduktorů Beyma se setkáme s dvěmi středícími membránami. Reprákům. Zkratovací prstenec slouží k zmenšení modulace magnetického pole vlivem magnetického pole kmitací cívky. Po připojovacím terminálu se žádá dobrá pájitelnost a teplotní odolnost. Kladný pól reproduktoru bývá označen červeným kroužkem.

Všimněte si průměru kmitací cívky. Maximální akustický tlak Lm z předchozího bodu je teoretická maximální hodnota, která by platila, kdyby se kmitací cívka reproduktoru vůbec neohřívala. Po ohřátí kmitačky vzroste její odpor, takže výsledný akustický tlak bude menší než vypočtená hodnota. Tento jev je nazýván jako termická komprese a postihuje méně reproduktory a repráky s větší kmitací cívkou. Při výběru reproduktoru přihlédněte také k jeho maximální lineární výchylce Xmax. Zjednodušeně řečeno – tento parametr udává maximální výchylku membrány, při které má reproduktor přijatelné zkreslení. Čím nižší kmitočty má reproduktor vyzařovat a čím vyšší je požadovaný akustický tlak, tím vyšší by měla být Xmax. Čím nižší má reproduktor lineární výchylku, tím je „středovější". Dalším omezením, které se v praxi u hlubokotónového reproduktoru uplatní, je omezení mechanické výchylky vlivem konečné délky rozvinutí závěsů kmitacího systému. Tento nedostatek se projevuje poklesem kmitočtové charakteristiky v oblasti velmi nízkých frekvencí při velkém buzení. Proto reproduktor, který má na velmi nízkých kmitočtech docílit vysoký akustický tlak, musí mít velké rozvinutí závěsu membrány repráku. Určitou představu o chování reproduktoru při velkých příkonech může dát počet a hloubka vlnek závěsu membrány a opatrné promáčknutí (reproduktoru to nesvědčí) kmitacího systému prsty blízko středu membrány (kopulky). Nižší citlivost hlubokotónového reproduktoru ještě neznamená horší přenos nejnižších kmitočtů, naopak – rozšíření kmitočtového pásma směrem dolů bývá dosaženo právě na úkor citlivosti. reprákySouvisí to s dalšími parametry, jako je rezonanční kmitočet, celkový činitel jakosti, a ekvivalentní objem.
