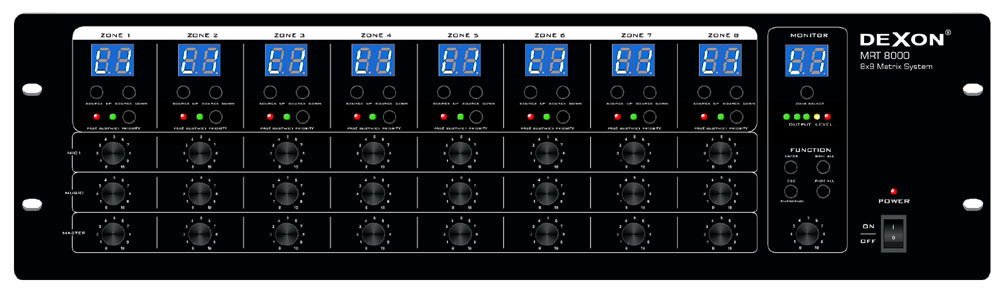

MRT 8000 maticový systém 8×8 – hlavní maticová jednotka

zpět  Plošné, instal. ozvučení / Rozhlasové ústředny



lupa  lupa 2x  lupa 3x



Stručný popis: architektura 8 stereo vstupů (zdroje signálu) x 8 mono výstupů (na zesilovače), lokální ovladače pro volbu podkresu v cílových zónách, lokální Mic a Line vstup na ovládačích, přepážkové mikrofony, gongy, připojení na EPS, řešení priorit, bohaté nastavení hlasitostí i frekvenčních korektorů, monitorovací sekce, propojení pomocí UTP kabelu

Vhodné pro: komfortní ozvučení rodinných domů, administrativních prostor, hotelů, konferenčních center, škol

NÁŠ TIP

Kat. č.: 27 918

Cena: 38 690,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguNávod k použitíDetailní katalogový listRádce pro výběr vhodné sestavyDalší technické informace

Všeobecně

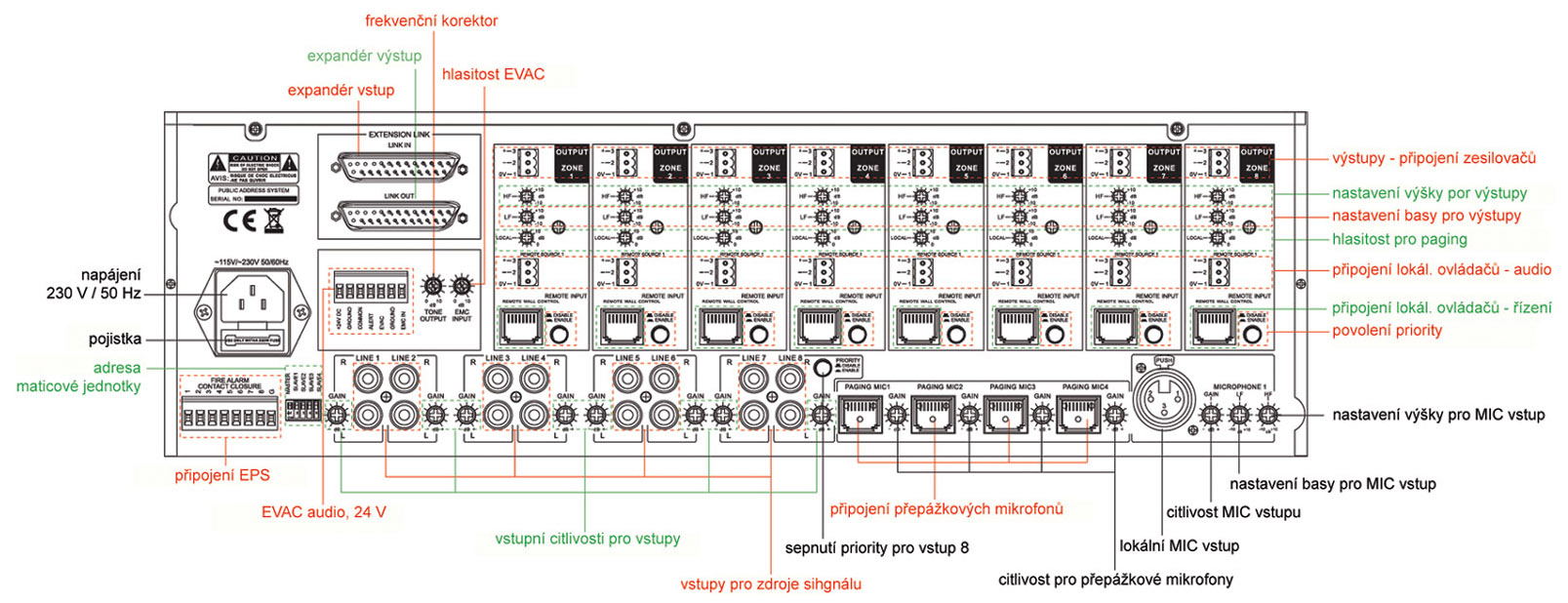

MRT 8000 hlavní maticová jednotka

MRT 8000B lokální ovládač se vstupy

MRT 8000A přepážkový mikrofon

Výhody oproti konkurenci


Doporučujeme vám toto příslušenství

27 919 | MRT 8000B maticový systém 8×8 – lokální ovládač se vstupy

lokální ovladač pro výběr podkresové hudby a k zavedení lokálního zdroje signálu, LED displej, Mic a Line vstup, spojení s maticí přes UTP

Vhodné pro: komfortní ozvučení rodinných domů, administrativních prostor, hotelů, konferenčních center, škol




27 920 | MRT 8000A maticový systém 8×8 – přepážkový mikrofon

lokální mikrofon pro hlášení, volba z 8 zón, indikace stavu, zaneprázdnění a volby zón, elektretový mikrofon an husím krku, spojení s maticí přes UTP

Vhodné pro: komfortní ozvučení rodinných domů, administrativních prostor, hotelů, konferenčních center, škol




03 404 | NS 70 konvertor HDMI / RCA audio + CVBS video

vstup HDMI, výstup 1× stereo audio RCA (Cinch) + 1× kompozitní video CVBS, přepínač režimu PAL / NTSC, podpora rozlišení až 1920×1080

Vhodné pro: napojení zesilovače, rozhlasové ústředny nebo mixážního pultu na přehrávací zařízení (televizor, projektor, notebook) s pouze HDMI výstupem (HDMI se zpětným kanálem – funkce ARC)



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

10 ks Přepínač univerzální

v hodnotě 160,00 Kč, zdarma při objednávce nad 1 000,00 Kč

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / rozhlasové ústředny fungují?

Laická obsluha. Tomuto tématu jsem si dovolil vyčlenit samostatný krátký odstavec. Jednoduše řečeno, s ohledem na montážní firmy, provozovatele a obsluhu: Méně zde opravdu znamená více a lépe; laická obsluha má mít k dispozici co nejméně ovládacích prvků; vše co ovládá laická obsluha musí být „blbuvzdorné“; vše nepotřebné, servisní nastavení atd., musí být zalepeno, uzamčeno; je-li to možné, využíváme presetů a pro obsluhu hotových, předvolených nastavení; nečekejme, že laická obsluha bude chtít využívat ovládací software, vždy dá přednost klasickým tlačítkům; veškeré ovládání popíšeme s ohledem na danou instalaci, např. „hlasitost – koupelna“

Gain lift nebo také earth lift oceníte, když budete mít problémy se zemní smyčkou, která se projevuje brumem. Dělává se to formou zapojení odporu mezi výkonovou signální a ochrannou zemí a také tomu pomáhá střídavé propojení zemí přes kondenzátor. Malé věci s velkým praktickým dopadem.

Přepážkové mikrofony speciální nebo univerzální? To je typický dotaz, který si položíme, chceme-li provádět hlášení. Jsou speciální rozhlasové ústředny, jako např. DEXON JPA 1240A, které mají „k sobě“ speciální mikrofony. Ty mají funkce, jako jsou spouštění gongu, směrování do zón. To je součástí i přímo na hlavním panelu ústředny.

Řešíme samotné připojení ústředny k výstupním zónám. Na výběr je ze dvou druhů připojení. Stručně shrneme výhody i nevýhody: Nízkoimpedanční 4 nebo 8 Ω – pro málo rozlehlé systémy, ztráty na vedení, lepší zvuk, možnost sterea, komplikace při zapojování více reproduktorů v zóně; Vysokoimpedanční v systému 100 V – pro rozlehlé systémy, minimální ztráty na vedení, transformace signálu na 100 V úroveň na vedení, reproduktory transformace signálu zpět, horší zvuk, mono, velice snadné připojování i rozšiřování systému reproduktorů v zóně. Co si vybrat? Praxe je taková, že např. pro malé penziony a rodinné domy se volí nízkoimpedanční režim a např. pro firemní a prodejní prostory, hotely i výrobu se automaticky volí onen 100 V režim. Vězte ale, že oněch 100 V nemusí být vždy 100 V, ale v praxi se vyskytuje řešení i pro 75 V a 50 V.

Když se podíváme na vstupy výkonné rozhlasové ústředny DEXON JPA 1680 najdeme tam nejenom řadu konektorů, aby připojení k „okolnímu světu“ bylo prostě snazší ale také řadu DIP spínačů. Těmi zapínáme fantomové napájení kondenzátorových mikrofonů, určujeme vstupní citlivost, zapínáme LP filtry, a dokonce řešíme tzv. priority vstupů – jejich vzájemné chování a umlčování. Citlivou obvodovou záležitostí je kvalita použitých relé na zónách a jejich zapojení. Ty hodně „dobré“ ústředny používají ty nejkvalitnější a co navíc, není-li zóna aktivována, je automaticky zazemněna, to proti indukci rušivých signálů. Navíc tato výstupní část bývá doplněna přepěťovými ochranami pro zónové vedení. Napájení ústředny je realizováno napětím 230 V / 50 Hz. Co ale záloha? Ta se provádí stejnosměrným napětím 24 V DC a je velice důležité, aby se připnutí na toto napětí provedlo pozvolně. Kvalitní ústředny toto umí. Stejně jako dálkové sepnutí napájení ústředny.

Proč rozhlasovou ústřednu a ne klasický receiver / hifi věž? Mnohokrát se setkávám s praxí, kdy budoucí uživatel je opravdu totální laik a přijde s potřebou řešení malého ozvučení. Je teď jedno, jestli hodlá ozvučit restauraci, penzion nebo kancelářské prostory. Ví, že ozvučení je pro něj okrajová záležitost a proto ji chce i „okrajově“ vyřešit. Šup tam nadbytečnou hifi věž z domu, pár repráků a už to hraje. Toť praxe. Ale praxe, která za rok či dva ukáže, že ono „okrajově“ bylo špatně a že to chtělo přece jenom profesionálnější řešení. Najednou je potřeba více mikrofonů, používaná CD jsou už oposlouchaná, je potřeba připojit další reproduktory, panu řediteli dát „nejhlavnější“ mikrofon, a ono to nejde. O tom, že systém je poruchový a není robustní, nemluvě. V tomto názorném případu jsem Vám ukázal, proč se nad plošným ozvučením zamýšlet. Dát dohromady zadání ozvučení může být celkem obtížné a abych Vám to ulehčil, sepsal jsem otázky „na uživatele“, které když si necháte zodpovědět, nebo si je zodpovíte sami, máte jistotu, že se na nic nezapomnělo.

Jsou tady otázky, které Vás nasměrují na specifikaci plošného ozvučení. Všechny si nechte zodpovědět, přemýšlejte nad nimi. Má plošné ozvučení sloužit hlavně jako zvuková kulisa? Chceme řešit hudební doprovod? Má plošné ozvučení sloužit k oznámování hlášení na požadovaných (různých) místech? Má plošné ozvučení sloužit jako prvek k oznamování evakuačních a jiných bezpečnostních zpráv? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné systémové situace (výpadek napájení, zkraty, přehřátí, odpojení…)? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné provozní situace (požár, poplachy, evakuace…)? Počet zón a počty reproduktorů v jednotlivých zónách? Jaká je požadována hladina akustického tlaku, či obecněji, hlasitost? Jakou hustotu reproduktorů si můžeme, s ohledem na interiér, dovolit? Jaké reproduktory či reprosoustavy budou asi k dispozici? Celkový výkon ozvučovacího systému? Jakou má mít systém výkonovou rezervu? Jaké jsou požadovány zdroje signálů a jejich umístění (mikrofony, přehrávače)? Jaký je požadován komfort obsluhy a její dostupnost, “blbuvzdornost”, blokování, dálkové ovládání? Jsou speciální omezující požadavky na kabeláž (obklady, dlažby, památky)? Jak má ozvučovací systém vzhledově vypadat? Má být nějak v souladu s interiérem (tvary, barvy)? Podmínky pro klimatickou odolnost (venkovní prostředí, průmysl, výroba …)? Vyžaduje se odolnost proti vandalismu? Jsou další speciální elektrotechnické nároky, mimo elektrické bezpečnosti a elektromagnetické kompatibility? Jsou nějaké podmínky pro požární bezpečnost? Jaká má být opravitelnost a možnost budoucí repase? Počítá se s budoucím rozšířením ozvučovacího systému? Finanční hledisko? Předpokládaný rozpočet?

Ve výbavě některých rozhlasových ústředen najdeme i možnost připojení telefonní linky. Ta se zpracovává dvojím způsobem: a) „poslouchá se“ vyzvánění linky a to se převede na trylek či gong do reproduktorů b) „poslouchá se“ audio na lince, pak je ale potřebná aktivace funkce „paging“ v telefonní ústředně.

Řetězec našeho ozvučení je: mikrofony a zdroje signálu – rozhlasová ústředna – reproduktory. Představte si ale, že před reproduktory jsou v jednotlivých místnostech vřazeny regulátory hlasitosti. Praktická věc. Co když, ale je regulátor v pozici minimální hlasitost a má být provedeno hlášení? Jak regulátor hlasitosti „obejít“ a hlášení provést? Účelem je tedy vnutit posluchači signál i když má nastavenou nulovou hlasitost. Důvod je hlavně bezpečnostní a procesní. Znamená to, ale pro celý systém jisté nároky na kabeláž, spec. výstup s rozhlas. ústředny, spec. regulátor hlasitosti, zdroj „nutícího“ signálu, např. z EPS či speciálního tlačítka na mikrofonu. Používané označení je NP, E/M, DIRECT . Řešíme-li nucený poslech, musíme zvážit, kde všude se má realizovat a v případě evakuace řešíme tzv. sousedy evakuace. Třívodičový nucený poslech se realizuje pomocí spec. vodiče NP, kde se generuje zvukový signál, jež se na reproduktor dostane i přes (pouze) polohu “vypnuto”. Nevýhoda – není ošetřena poloha slabé hlasitosti, jen je ošetřena poloha „vypnuto“. Další nevýhodou je, že u nekvalitních ústředen dochází k brumům a ovlivňování jednotlivých reproduktorů. Moderní, čtyřvodičový nucený poslech se provádí tak, že při nebezpečí se na dvojici spec. signálních vodičů E/M generuje napětí, které ovládá cívku relé a to přemosťuje regulátor hlasitosti. Tím je ošetřena jakákoliv poloha hlasitosti. Spínací napětí může být i jiné velikosti (12 V, 24V). Regulátor hlasitosti DEXON PR 104 je tak „chytrý“, že podporuje oba řešení nuceného poslechu.

Zkreslení THD+N – hodně laicky řečeno, udává, jak moc přivedená sinusovka bude zdeformovaná i za přispění šumu zesilovače; Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek; Odstup S/N – určuje v dB hodnotu odstupu signálu od šumu; Odstup L/R – určuje v dB odstup kanálů od sebe; Rychlost přeběhu SR – udává se ve V/us a napovídá o tom, jak velkou změnu výstupního napětí provede za co nejmenší časový úsek. Takže údaj hodnotící – „silně“ a „rychle“.; Tlumení Damping – s ohledem na výkon a frekvenční pásmo určuje, jak nízká je výstupní impedance zesilovače. To je dost důležitý údaj, protože opravdu nízkou vyžadují reprosoustavy.; Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat.; Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, elektroniky a součástek.

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Co rozhlasové ústředny mohou skrývat za další obvodové (vnitřní) funkce? Tou první funkcí, je limiter. Jedná se o část vst. obvodů, které signál na dané velikosti omezí a zabrání tak přebuzení výst. zesilovače. Tady hodně záleží na tom, jak kvalitně je navržen a nastaven. Dokonce ty lepší jsou spíše kompresory, protože začnou limitovat pozvolně.
