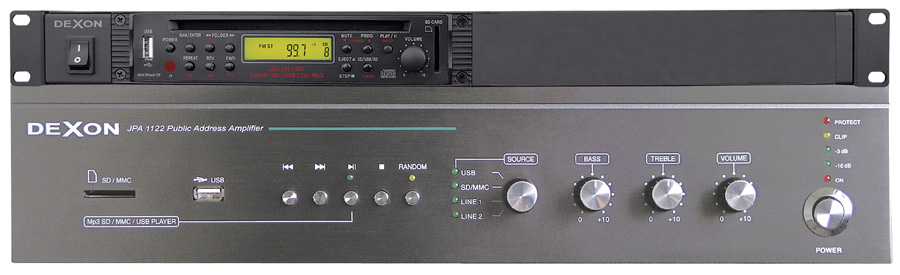

JPA 1122 + JBG 201 set rozhlasové ústředny a multifunkčního přehrávače podkresové hudby

Stručný popis: 3 line + 2 mic vstupy, 1 zóna, 120 W, přehrávač MP3, USB + SD čtečka, CD, USB, SD, MP3/WMA, AM/FM tuner, 100 Hz filtr, limiter, vysoká kvalita reprodukce. Alternativa k JPA 1242.

Vhodné pro: ozvučení interiérů i exteriérů s komfortem přehrávače.

NOVINKA

Kat. č.: 27 852

Cena: 15 690,00 Kč s DPH Skladem:

Objednat:  ks

Chcete s výrobkem poradit?
Zdarma získáváte tyto služby
Doporučit výrobek

Jak plošné, instal. ozvučení / rozhlasové ústředny fungují?

Jsou tady otázky, které Vás nasměrují na specifikaci plošného ozvučení. Všechny si nechte zodpovědět, přemýšlejte nad nimi. Má plošné ozvučení sloužit hlavně jako zvuková kulisa? Chceme řešit hudební doprovod? Má plošné ozvučení sloužit k oznámování hlášení na požadovaných (různých) místech? Má plošné ozvučení sloužit jako prvek k oznamování evakuačních a jiných bezpečnostních zpráv? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné systémové situace (výpadek napájení, zkraty, přehřátí, odpojení…)? Definice bezpečnostních aspektů – jaké má být reakce na vyjímečné provozní situace (požár, poplachy, evakuace…)? Počet zón a počty reproduktorů v jednotlivých zónách? Jaká je požadována hladina akustického tlaku, či obecněji, hlasitost? Jakou hustotu reproduktorů si můžeme, s ohledem na interiér, dovolit? Jaké reproduktory či reprosoustavy budou asi k dispozici? Celkový výkon ozvučovacího systému? Jakou má mít systém výkonovou rezervu? Jaké jsou požadovány zdroje signálů a jejich umístění (mikrofony, přehrávače)? Jaký je požadován komfort obsluhy a její dostupnost, “blbuvzdornost”, blokování, dálkové ovládání? Jsou speciální omezující požadavky na kabeláž (obklady, dlažby, památky)? Jak má ozvučovací systém vzhledově vypadat? Má být nějak v souladu s interiérem (tvary, barvy)? Podmínky pro klimatickou odolnost (venkovní prostředí, průmysl, výroba …)? Vyžaduje se odolnost proti vandalismu? Jsou další speciální elektrotechnické nároky, mimo elektrické bezpečnosti a elektromagnetické kompatibility? Jsou nějaké podmínky pro požární bezpečnost? Jaká má být opravitelnost a možnost budoucí repase? Počítá se s budoucím rozšířením ozvučovacího systému? Finanční hledisko? Předpokládaný rozpočet?

Laická obsluha. Tomuto tématu jsem si dovolil vyčlenit samostatný krátký odstavec. Jednoduše řečeno, s ohledem na montážní firmy, provozovatele a obsluhu: Méně zde opravdu znamená více a lépe; laická obsluha má mít k dispozici co nejméně ovládacích prvků; vše co ovládá laická obsluha musí být „blbuvzdorné“; vše nepotřebné, servisní nastavení atd., musí být zalepeno, uzamčeno; je-li to možné, využíváme presetů a pro obsluhu hotových, předvolených nastavení; nečekejme, že laická obsluha bude chtít využívat ovládací software, vždy dá přednost klasickým tlačítkům; veškeré ovládání popíšeme s ohledem na danou instalaci, např. „hlasitost – koupelna“

Výkon – udává se ve W RMS s ohledem na dané zapojení a impedanci. Proto u nízkoimpedančních modelů narazíme např. na následující údaje: – Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω ) RMS 2 × 350 W Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 4 Ω ) RMS 2 × 550 W Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω , můstek) RMS 1 × 1000 W. Zde vidíte, jak se liší pro různou zatěžovací impedanci a zapojení (normální stereo / můstek). Tato data jsou od nízkoimpedančního modelu Dexon DAP 1000. . Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude rozhlasová ústředna hrát. Nutno brát ale v potaz toleranční pásmo, které bývá –3 dB. Většina dosahuje 20 – 20 000 Hz zcela s přehledem. Vstupní citlivost – obvykle 0 dBm = 1,55 V = ± 0,707 V ef. symetricky. Říká, jak velký signál nutno přivést na vstup, abychom dosáhli maximálního výkonu při daném zkreslení v daném pásmu. Profesionální rozhlasové ústředny dovolují symetrické i nesymetrické připojení. Výhodou toho symetrického je větší odolnost proti rušení a brumům.

Když se podíváme na vstupy výkonné rozhlasové ústředny DEXON JPA 1680 najdeme tam nejenom řadu konektorů, aby připojení k „okolnímu světu“ bylo prostě snazší ale také řadu DIP spínačů. Těmi zapínáme fantomové napájení kondenzátorových mikrofonů, určujeme vstupní citlivost, zapínáme LP filtry, a dokonce řešíme tzv. priority vstupů – jejich vzájemné chování a umlčování. Citlivou obvodovou záležitostí je kvalita použitých relé na zónách a jejich zapojení. Ty hodně „dobré“ ústředny používají ty nejkvalitnější a co navíc, není-li zóna aktivována, je automaticky zazemněna, to proti indukci rušivých signálů. Navíc tato výstupní část bývá doplněna přepěťovými ochranami pro zónové vedení. Napájení ústředny je realizováno napětím 230 V / 50 Hz. Co ale záloha? Ta se provádí stejnosměrným napětím 24 V DC a je velice důležité, aby se připnutí na toto napětí provedlo pozvolně. Kvalitní ústředny toto umí. Stejně jako dálkové sepnutí napájení ústředny.

Prvním bodem je zálohování napájení. Jak jsme již řekli dříve, provádí se pomocí stejnosměrného napětí 24 V DC a kvalitní ústředny poznáte právě podle těchto svorek na zadním panelu. Přechod na toto napájení v případku výpadku 230 V by měl být automatický a pozvolný. Zálohování zesilovačů? I to se někdy provádí. Zejména v případech, kdy se provádí pomocí ústředny evakuační rozhlasy, je potřeba zesilovač v ústředně zálohovat. Jak ale zjistit, že je poškozená. Např. pomocí detekčních karet, které nejenom měří parametry ústředny, ale i ústřednou pouští pilotní signál a zjišťují zda je ústředna průchozí. Když už jsem zmínil evakuaci, je možné i tuto v malém měřítku instalovat. Např. modul DEXON EM 600 je krásnou ukázkou toho, jak se ústředna napojí na systém EPS. Pak je automaticky zajištěno dálkové sepnutí ústředny, její zablokování, spuštění evakuační hlášky a umožnění řídit evakuaci ručně.

Když už volíme vysokoimpedanční režim, zjistíme, že celá řada ústředen, jako je např. DEXON JPA 1240 umí výstupní signál rozdělit do výstupních zón. U tohoto modelu najdeme jejich spínání, ale jsou i komfortnější modely, které dovolují i regulaci hlasitosti pro jednotlivé zóny. A to už je vysoký komfort i s přihlednutím k tomu, že používáme speciální mikrofon k hlášení do jednotlivých zón.

Přepážkové mikrofony speciální nebo univerzální? To je typický dotaz, který si položíme, chceme-li provádět hlášení. Jsou speciální rozhlasové ústředny, jako např. DEXON JPA 1240A, které mají „k sobě“ speciální mikrofony. Ty mají funkce, jako jsou spouštění gongu, směrování do zón. To je součástí i přímo na hlavním panelu ústředny.

Základním parametrem při volbě rozhlasové ústředny bývá její celkový výkon a výkon jednotlivých zón. V praxi se setkáme s výkony od 60 W klidně až po 480 W u koncových zesilovačů, které rozhlasové ústředny posilují. Jak potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu. Důležitým „parametrem“, který není ani tak měřitelným, ale je dost podstatný, je samotná přebuditelnost a robustnost ústředny. Tento fakt dokáže docela slušně zahýbat cenou a proto narazíte na ústředny levnější, ale i klidně dvojnásobně dražší. Ona robustnost už je vidět na celé skříni, na chlazení i provedení vnitřní konstrukce.

Dost často se ptáme, jaké výstupy má rozhlasová ústředna pro posílení. Je to záležitost s praktickým dopadem, když budeme potřebovat zónu rozšířit a navýšit tak její výkon. Jak zesilovač připojíme? Na 100 V výstup pomocí převodníku anebo rovnou na posilující výstup?

Odolnost proti změnám na zónách je důležitá, pokud víme, že se zónami se často „pracuje“. Rozhlasové ústředně nesmí vadit, když se něco odpojí, anebo všechny regulátory hlasitosti jsou nastaveny na krajní mez.

Proč rozhlasovou ústřednu a ne klasický receiver / hifi věž? Mnohokrát se setkávám s praxí, kdy budoucí uživatel je opravdu totální laik a přijde s potřebou řešení malého ozvučení. Je teď jedno, jestli hodlá ozvučit restauraci, penzion nebo kancelářské prostory. Ví, že ozvučení je pro něj okrajová záležitost a proto ji chce i „okrajově“ vyřešit. Šup tam nadbytečnou hifi věž z domu, pár repráků a už to hraje. Toť praxe. Ale praxe, která za rok či dva ukáže, že ono „okrajově“ bylo špatně a že to chtělo přece jenom profesionálnější řešení. Najednou je potřeba více mikrofonů, používaná CD jsou už oposlouchaná, je potřeba připojit další reproduktory, panu řediteli dát „nejhlavnější“ mikrofon, a ono to nejde. O tom, že systém je poruchový a není robustní, nemluvě. V tomto názorném případu jsem Vám ukázal, proč se nad plošným ozvučením zamýšlet. Dát dohromady zadání ozvučení může být celkem obtížné a abych Vám to ulehčil, sepsal jsem otázky „na uživatele“, které když si necháte zodpovědět, nebo si je zodpovíte sami, máte jistotu, že se na nic nezapomnělo.

Naše rozhlasové vysílání někdy potřebujeme nahrávat. Využijeme k tomu výstup na nahrávání. Ten bývá kombinován s výstupem na další zesilovač a další mixážní pult, což dovoluje rozšiřovat ústřednu na výkonové nebo vstupní straně.
