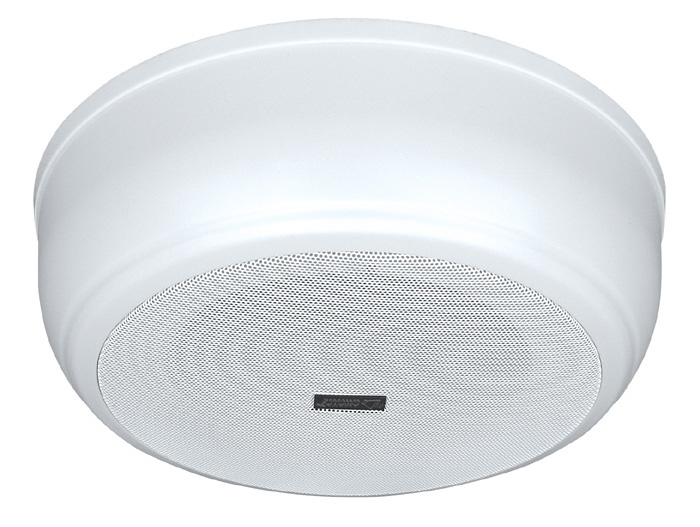

ARS 420 reprosoustava

zpět  Plošné, instal. ozvučení / Reprosoustavy



lupa  lupa 2x  lupa 3x

Stručný popis: 10 W / 100 V, 93 dB, 80 – 16 000 Hz, pružinové uchycení

Vhodné pro: nástěnnou nebo stropní montáž do interiéru



Kat. č.: 03 479

Cena: 879,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguDetailní katalogový listRádce pro výběr vhodné sestavy13 klamů u reproduktorů pro plošné ozvučeníDalší technické informace

ARS 420 je modelem, který především splňuje podmínku jednoduché instalace na strop nebo stěnu, tam kde není možnost vysekávat instalační otvory. Navíc, instalace, jež je provedena pomocí skrytého pružinového uchycení, je pevná a umožňuje skrytí přívodních vodičů. Doporučená výška montáže je cca 2 až 3 m od podlahy. Připojovací svorkovnice umožňuje napojení – volbu hlasitosti (výkonu).


Doporučujeme vám toto příslušenství

12 296 | PR 104 regulátor hlasitosti

4 i 3 vodičový nuc. poslech, 10 W, 11 poloh, totální vypnutí, design ABB Tango, kompletní regulátor

Vhodné pro: ozvučovací systémy v interiérech



SLEVA 13% 409,00 Kč skladem ano

12 275 | PRT 300 regulátor hlasitosti

4 vodičový, 30 W, 11 poloh, celý regulátor

Vhodné pro: ozvučovací systémy v interiérech




S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

2 m Stíněný kabel profesionální 2 žíly

v hodnotě 58,00 Kč, zdarma při objednávce nad 800,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – 10 – 25 % rabatu pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / reprosoustavy fungují?

Jak fungují reentrantní reproduktory (tlampače)? Základní fintou, jak reentrantní reproduktory fungují, je odraz zvuku. Ten vychází z kmitací cívky a navazujícího prostoru směrem do „nosu“, zde se odrazí zpátky dozadu a následně je vyveden zvukovodem ven. Onen odraz se může provést několikrát. Platí, že, 1) čím více provedených odrazů, tím vyšší dosažená citlivost 2) čím delší „nos“, tím vyšší citlivost 3) čím větší plocha vyústění zvukovodu, tím větší šance na lépe přenášené nízké kmitočty. Podle těchto ukazatelů si tedy uděláme představu, jak reentrantní reproduktor bude hrát. Čím větší, tím obvykle lepší podání nižších kmitočtů, méně „tlampačový“ zvuk, lepší citlivost.

Výběr reprosoustav podle směrovosti. Bylo řečeno, že nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Správná volba reprosoustav podle směrovosti je opravdu hodně důležitá. Např., vybereme-li do široka hrající reprosoustavu tam kde potřebujeme naopak směrovat, potkají nás problémy s nedostatečnou hlasitostí anebo problémy s vazbami a ozvěnami. Dnes moderní tvary reprosoustav, třeba u DEXON SP 402 způsobují vyzařování do větší šířky. Je to dáno tvarem ozvučnice, kdy jsou reproduktory jednoduše nasměrovány do boků. Ozvučování do šířky je typické pro ozvučení rozlehlých prostor, hal, aul, náměstí a pod. Proto využíváme fyzické podstaty šíření zvuku u sloupových reprosoustav. Naopak úzké směrování, za účelem ozvučení do větší dálky, se děje u zvukových projektorů a reentrantních reproduktorů (tlampačů). . Zajímavým řešením, které stojí za zmínku, je řešení reprodukce u závěsných (kulových) reprosoustav, kde jsou vyzařovací charakteristiky vlastně převrácené a může se využít i odrazu zvukové vlny přímo v ozvučnici. Ať už je směrovost reprosoustavy jakákoli, připomínám závěrem, že důležité je, aby právě tyto reprosoustavy měly instalovány konzolu, abychom směrovosti mohli nejlépe využít a reprosoustavu si tak „dosměrovat“ patřičným, žádoucím směrem.

Velkou výhodou reentrantních reproduktorů je jednak vysoká klimatická odolnost (protože kmitací cívka je dobře uschována) a jednak vysoká citlivost., která u modelu DEXON SC 60AH dosahuje až 115 dB. Ten je navíc dvoupásmový. Díky své směrovosti se tyto reproduktory používají pro ozvučování do dálky, např. v obecních rozhlasech, průmyslu a na parkovištích. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Většina reproduktorů a reprosoustav pro plošné ozvučení je koncipována pro tzv.vysokoimpe­danční rozvody, v našem případě pro 100 V rozvody. K tomu je zapotřebí převodní transformátor. Jeho vlastnosti jsou dosti kritické a mohu zodpovědně říci, že se na kvalitě celého reproduktoru podílejí z více, jak třetiny. Ptejte se proto, jak kvalitní je, jak „velký“ je. Důležité je, zda má vyvedeny odbočky, protože pak při instalaci si můžeme vybírat příkon reproduktoru, potažmo jeho výslednou hlasitost. DEXON ARS 290 má nejenom odbočky vyvedené, ale i rovnou zabudován jejich přepínač. Finesou na celém transformátorovém řešení je RC člen pro omezení stojatého vlnění na přívodním kabelu, což oceníte zejména u rozsáhlých obecních rozhlasů. Drobnostmi na konec je krycí mřížka s logem nejenom k ochraně reproduktoru, ale prostě proto, aby reprosoustava vypadala také elegantně. U dobrých reproduktorů nalezneme navíc v balení háček na snadné sejmutí přední mřížky.

Je jasné, že „kulatým a zaobleným“ interiérům budeme vybírat také zaoblené reprosoustavy, např. model DEXON SP 512, do interiérů, kde je k dispozici na stěnách málo místa, spíše plytší modely, např. DEXON ARS 350 a do interiérů „hranatých“ a „technických“ vybereme hranatější modely, např. DEXON ARS 323.

Plošné ozvučení budov i exteriéru, co se týče výběru reprosoustav, je potřeba řešit především s ohledem na požadovaný zvuk. Pravděpodobně se tato věta zdá teď zbytečná, ale divili byste se, kolik instalací a výběrů probíhá především podle vzhledu. Ano, požadovaný charakter zvuku by měl být určitě na prvním místě. Jak tedy zvuk posuzovat a jaký chtít? Ve většině ozvučovacích případů to je věc nejenom fyziky, ale také psychologie. Je nutné především vědět k jakým účelům bude ozvučovaný prostor sloužit a podle toho to vše posuzovat. Tak např. v pizzerii, která by měla působit útulně, „teplem domova“ potřebujeme zvuk také „teplý“ a příjemný, což znamená ne hlasitý, ale vyvážený, líbivý s dostatkem nízkých kmitočtů už kolem 35 Hz. Toto třeba umí DEXON SP 402. Naopak v hlasitých a rušných prostorách musíme ozvučovat hlasitěji. Opět příkladem může být nádraží či škola, kde je hodně lidí, kteří nedávají pozor, navíc zdejší akustika má velké množství odrazů a proto zvuk nesmí obsahovat příliš velké množství nízkých kmitočtů, příliš sykavek, spíše bude orientován kolem střeních kmitočtů. K tomu se třeba používají zvukové projektory. Kdybychom si takovéto ozvučení pustili u sebe doma, zjistíme, že takovýto zvuk je „studený“, ale zato srozumitelný. A o to nám šlo. Jak vidíte posuzujeme nejenom podvědomé vnímání zvuku (viz. příklad té pizzerie) ale i ony fyzikální vlastnosti (viz. srozumitelnost na nádraží).

Když už máme téměř vybráno, posoudíme, jak reprosoustava vypadá z různých úhlů pohledu. Položíme si otázky: Nejsou vidět připojovací vodiče? Není vidět držák reprosoustavy? Je krycí mřížka dostatečně neprůhledná? Nejsou vidět jiné montážní prvky (šroubky…)? Nezakrývá reprosoustava výhled nebo něco důležitého v prostoru (nápisy, okno…)? Není reprosoustava příliš nápadná?

Co znamenají ty ostatní parametry? Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude „bedýnka“ hrát. Nutno brát ale v potaz toleranční pásmo, které bývá obvykle 6 nebo 10 dB. Čím větší Ø středobasového reproduktoru, tím jsou větší šance, aby reproduktor hrál lépe nižší kmitočty. Dále připomínám, že v plošném ozvučení se záměrně přenášené frekvenční pásmo zdola i shora omezuje kvůli srozumitelnosti. Citlivost – jednoduše kolik to „žere“ a jak hlasitě to hraje. Tedy účinnost. Podle citlivosti si uděláme obrázek o tom, jak hlasitě to bude na jednotku přivedeného výkonu hrát. Každé 3 dB rozdílu znamenají dvojnásobek výkonu. Pozor na laický přístup, kdy „silné“ neznamená citlivé. Dále pozor na fakt, že většina výrobců u reprosoustav, které jsou určené pro 100 V rozvod a mají tak převodní transformátor, udává citlivost, jakoby tam transformátor nebyl vřazen. Dexon udává reálnou hodnotu s vřazeným transformátorem, která je samozřejmě nižší, než kdyby tam nebyl. Posledním omylem, nebo lépe „trikem“ výrobců je záměrná záměna citlivosti a SPL. Citlivost určuje účinnost reproduktoru, SPL určuje jak velká hladina zvuku bude, když přivedeme max. výkon na reproduktor. Zkreslení THD – udává, jak moc reprodukovaná sinusovka bude zdeformovaná Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek Dělící frekvence – udává, místo, kde basový reproduktor už přestává hrát díky výhybce basy a výškový už začíná hrát výšky. Směrovost, vyzařovací úhel – udává do jaké šířky, a to v horizontální i vertikální rovině (tedy dvě hodnoty) reproduktor vyzařuje. Nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Podrobeněji to rozebereme v dalším oddíle. Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat. Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, ale také použitých reproduktorů. Ale pozor u podhledových reproduktorů. Příliš těžké reproduktory není možné instalovat do podhledů z minerálních panelů, protože tyto je neudrží.

Evakuační verze reproduktorů Na začátek, pro ty z Vás, kteří se v problematice evakuačních rozhlasů nevyznáte, doporučuji tento odkaz. Proč to všechno? Protože norma, která je pro řešení evakuačních (také řečeno domácích, požárních) rozhlasů závazná, hovoří jasně: Nesmí dojít ke ztrátě pokrytí signálem. Jinak řečeno, reproduktory musí být v případě „Nouzových zvukových systémů“ (evakuační rozhlas) vyrobeny v souladu s ČSN EN 60 849. tato norma ale bude brzy nahrazena, nebo už je, pokud tyto řádky čtete po roce 2011, novou normou a sice ČSN EN 54–16 a ČSN EN 54–24. Jak tedy zajistit, aby nedošlo v dané zóně ke ztrátě pokrytí zvukovým signálem, aby porucha jednoho reproduktoru nezpůsobila výpadek celé zóny nebo systému, aby lidé v objektu vůbec zvukové instrukce mohli slyšet? Jsou dva přístupy: a) reproduktorovou síť rozdělíme na více podzón, tak aby při výpadku jedné, bylo stále slyšet z té druhé b) anebo jinak musíme zajistit, aby výpadek jednoho reproduktoru nezpůsobil výpadek celkový. V praxi se aplikují oba dva případy. Bod a) je záležitosti návrhu a projektu. Bod b) je záležitosti technické konstrukce použitých reproduktorů. A to se provádí takto: Reproduktor nesmí např. zkratovat linku. To se může např. stát v případě ohně – zvýšení teploty okolí; proto při t > 130°C (obvykle) reproduktor odpojí tepelná pojistka. Raději ať nehraje, než aby způsobil celkovou závadu.; dále je použita teflonová izolace vodičů a keramická připojovací svorkovnice, to proto, aby i mimo pojistku (před ní) nemohlo dojit ke zkratu;

Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, který se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Právě tyto vlastnosti oceníme po létech, kdy jsou tyto změny krásně vidět. Budeme-li se zabývat vhodnými tvary reprosoustav, je nutné stále mít na paměti, jak interiér má ve své finální podobě vypadat. Je to záležitost víceméně designová a tak je nutné zapojit „umělecké“ myšlení a tvořivost.

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

Jak fungují sloupové reprosoustavy? Jejich největší předností je široká směrová charakteristika (až 90° / 1kHz, –3 dB). Za tímto účelem jsou sloupové reprosoustavy konstruovány. Konstrukčně se zakládají na malých reproduktorech, které jsou namontovány ve sloupci pod sebou. Ty mohou být navíc nakloněny. Platí, že 1) čím užší a vyšší, tím širší horizontální směrová charakteristika 2) čím vyšší, tím užší vertikální směrová charakteristika 3) čím vyšší, tím větší počet reproduktorů, tím vyšší citlivost a výkon 4) čím užší, tím horší přenášení nízkých kmitočtů, protože reproduktory mají malý Ø membrány. Na základě těchto ukazatelů je jasné, že se sloupové reprosoustavy hodí pro ozvučování širokých prostor z malého počtu míst. Své uplatnění najdou na náměstích, aulách, sálech, ale také i v kostelech. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.
