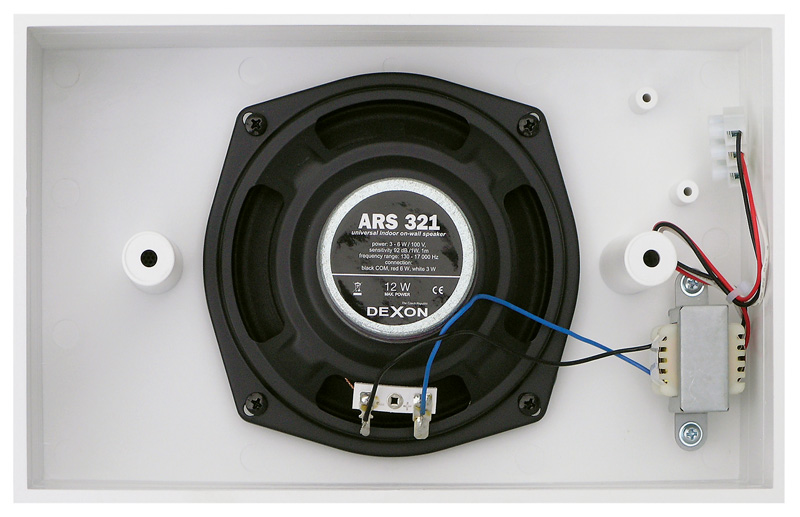

ARS 321 reprosoustava

zpět  Plošné, instal. ozvučení / Reprosoustavy

lupa  lupa 2x  lupa 3x

Stručný popis: standardní, 6 W / 100 V, 92 dB, 130 – 17 000 Hz, plastová

Vhodné pro: nástěnnou nebo stropní montáž do interiéru



Kat. č.: 03 465

Cena: 719,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguDetailní katalogový list13 klamů u reproduktorů pro plošné ozvučeníDetailní katalogový list ENRádce pro výběr vhodné sestavyDalší technické informace

ARS 321 je modelem, který především splňuje podmínku nízké ceny a proto předpokládáme užívání ve větších množstvích v ozvučování veřejných prostor. Jedná se o nástěnný model. Doporučená výška montáže je cca 2 až 3 m od podlahy.


Doporučujeme vám toto příslušenství

12 296 | PR 104 regulátor hlasitosti

4 i 3 vodičový nuc. poslech, 10 W, 11 poloh, totální vypnutí, design ABB Tango, kompletní regulátor

Vhodné pro: ozvučovací systémy v interiérech



SLEVA 13% 409,00 Kč skladem ano

12 275 | PRT 300 regulátor hlasitosti

4 vodičový, 30 W, 11 poloh, celý regulátor

Vhodné pro: ozvučovací systémy v interiérech




S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

100 ks Vrut půlkulatá hlava stříbrný 4,1x13

v hodnotě 12,00 Kč, zdarma při objednávce nad 500,00 Kč

2 ks Cívka GDWK 7/50/1,8

v hodnotě 250,00 Kč, zdarma při objednávce nad 1 000,00 Kč

200 ks Protikus k reprosvorce stříbrný

v hodnotě 400,00 Kč, zdarma při objednávce nad 1 000,00 Kč

1 ks Roura celulózová 850x200x10

v hodnotě 150,00 Kč, zdarma při objednávce nad 4 000,00 Kč

1 sada Sestava pro konstruktéry a kutily

v hodnotě 49,00 Kč, zdarma při objednávce nad 5 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – 10 – 25 % rabatu pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / reprosoustavy fungují?

Jak fungují sloupové reprosoustavy? Jejich největší předností je široká směrová charakteristika (až 90° / 1kHz, –3 dB). Za tímto účelem jsou sloupové reprosoustavy konstruovány. Konstrukčně se zakládají na malých reproduktorech, které jsou namontovány ve sloupci pod sebou. Ty mohou být navíc nakloněny. Platí, že 1) čím užší a vyšší, tím širší horizontální směrová charakteristika 2) čím vyšší, tím užší vertikální směrová charakteristika 3) čím vyšší, tím větší počet reproduktorů, tím vyšší citlivost a výkon 4) čím užší, tím horší přenášení nízkých kmitočtů, protože reproduktory mají malý Ø membrány. Na základě těchto ukazatelů je jasné, že se sloupové reprosoustavy hodí pro ozvučování širokých prostor z malého počtu míst. Své uplatnění najdou na náměstích, aulách, sálech, ale také i v kostelech. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Když už máme téměř vybráno, posoudíme, jak reprosoustava vypadá z různých úhlů pohledu. Položíme si otázky: Nejsou vidět připojovací vodiče? Není vidět držák reprosoustavy? Je krycí mřížka dostatečně neprůhledná? Nejsou vidět jiné montážní prvky (šroubky…)? Nezakrývá reprosoustava výhled nebo něco důležitého v prostoru (nápisy, okno…)? Není reprosoustava příliš nápadná?

sortimentu Dexonu naleznete celou řádku reproduktorů s označením „3“ na konci – RPT xx3. Ty toto splňují, jsou schváleny českou zkušebnou (podle ČSN 60 849). Dexon má jako jediný v ČR schválenou metodu úprav stávajících reprosoustav řady RPT xx2, SP a ARS, tak, aby zmiňované normě odpovídaly. Reproduktory, mimo jiné, splňují elektrickou bezpečnost (ČSN 60065) a podmínky pro elmag. kompatibilitu.

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Většina reproduktorů a reprosoustav pro plošné ozvučení je koncipována pro tzv.vysokoimpe­danční rozvody, v našem případě pro 100 V rozvody. K tomu je zapotřebí převodní transformátor. Jeho vlastnosti jsou dosti kritické a mohu zodpovědně říci, že se na kvalitě celého reproduktoru podílejí z více, jak třetiny. Ptejte se proto, jak kvalitní je, jak „velký“ je. Důležité je, zda má vyvedeny odbočky, protože pak při instalaci si můžeme vybírat příkon reproduktoru, potažmo jeho výslednou hlasitost. DEXON ARS 290 má nejenom odbočky vyvedené, ale i rovnou zabudován jejich přepínač. Finesou na celém transformátorovém řešení je RC člen pro omezení stojatého vlnění na přívodním kabelu, což oceníte zejména u rozsáhlých obecních rozhlasů. Drobnostmi na konec je krycí mřížka s logem nejenom k ochraně reproduktoru, ale prostě proto, aby reprosoustava vypadala také elegantně. U dobrých reproduktorů nalezneme navíc v balení háček na snadné sejmutí přední mřížky.

Samotnou kapitolou pro sebe je způsob instalace reprosoustavy. Asi nás ihned napadne, že přeci „bedýnky“ můžeme věšet na zeď na háček či kloubový držák, nebo je vestavovat do podhledu pomocí šroubků či samozatahovacích klapek. Ano, máte pravdu. Tak nějak to je. Ale jenom montážní firmy, které instalují stovky reproduktorů a reprosoustav, po delší době ocení finesy, jež instalaci ulehčují. A tam se poznají kvalitní výrobky. Základní způsoby instalace jsou: 1. závěs – obvykle háček na zadní straně. Pozor na možnost skrýt přívodní vodiče do útrob reprosoustavy, jinak reprosoustava odstává. Příkladem je DEXON ARS 323 a DEXON SPT 631. 2. konzola – uzpůsobený kloubový držák, který umožňuje naklánění i natáčení. Pozor na kvalitní aretaci. Příkladem je DEXON SP 412 3. šroubky – jsou bohužel na čelní straně vidět. Doporučujeme zatírat barvou koše. Příkladem jsou reproduktory do koupelen. 4. pružiny – používají se obvykle u podhledových reproduktorů, které tak nemají žádný viditelný montážní prvek. 5. samozatahovací klapky – mají je reproduktory pro vestavbu do sádrokartonu. Opět není vidět žádný montážní prvek. Reproduktor se dotáhne důmyslným mechanismem.

Zde je nutné zmínit špatné „české“ řešení. Mnoho, rádoby odborníků, si myslí, že stačí zakoupit jakýkoli reproduktor a udělat z něho evakuační tak, že si sami vestaví tepelnou pojistku a keramickou svorkovnici. Tento přístup je naprosto špatný a nebezpečný!!! 1. Není jistota, že tato úprava svépomocí je technicky správně 2. Takovýto reproduktor neodzkoušela žádná laboratoř 3. Takovýto reproduktor nemá certifikát, který bývá vyžadován u kolaudace budovy a revize, potažmo vstupní zkoušky evakuačního rozhlasu. 4. Dodavatel, který tuto úpravu svépomocí provede, se vystavuje obrovskému riziku, kdy budou muset být všechny reproduktory vyměněny (a obvykle se nejedná o malé počty) a také riziku, kdy evakuační systém nemusí v době nebezpečí a ohně fungovat! 5. Závěr je, že je možné používat jen evakuační reproduktory s certifikátem, jaké dodává např. Dexon.

Další vlastností reproduktorů je to zda je stereofonní nebo monofonní. Řešení je takové, že se použije středobasový reproduktor s dvěmi kmitacími cívkami, a tak můžeme přivést stereofonní signál. Aby stereofonní vjem byl ještě umocněn, osadí se souose dva výškové reproduktory a každý se nasměruje. Každý z těchto reproduktorů „hraje“ samozřejmě jiný signál. Z praxe ale mohu říci, že stereofonní vjem takového reproduktoru je opravdu malý. Jde spíše o výhodu, přivedení stereofonního signálu do jednoho reproduktoru a tedy ulehčení rozvodu zvukového signálu.

Co znamenají ty ostatní parametry? Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude „bedýnka“ hrát. Nutno brát ale v potaz toleranční pásmo, které bývá obvykle 6 nebo 10 dB. Čím větší Ø středobasového reproduktoru, tím jsou větší šance, aby reproduktor hrál lépe nižší kmitočty. Dále připomínám, že v plošném ozvučení se záměrně přenášené frekvenční pásmo zdola i shora omezuje kvůli srozumitelnosti. Citlivost – jednoduše kolik to „žere“ a jak hlasitě to hraje. Tedy účinnost. Podle citlivosti si uděláme obrázek o tom, jak hlasitě to bude na jednotku přivedeného výkonu hrát. Každé 3 dB rozdílu znamenají dvojnásobek výkonu. Pozor na laický přístup, kdy „silné“ neznamená citlivé. Dále pozor na fakt, že většina výrobců u reprosoustav, které jsou určené pro 100 V rozvod a mají tak převodní transformátor, udává citlivost, jakoby tam transformátor nebyl vřazen. Dexon udává reálnou hodnotu s vřazeným transformátorem, která je samozřejmě nižší, než kdyby tam nebyl. Posledním omylem, nebo lépe „trikem“ výrobců je záměrná záměna citlivosti a SPL. Citlivost určuje účinnost reproduktoru, SPL určuje jak velká hladina zvuku bude, když přivedeme max. výkon na reproduktor. Zkreslení THD – udává, jak moc reprodukovaná sinusovka bude zdeformovaná Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek Dělící frekvence – udává, místo, kde basový reproduktor už přestává hrát díky výhybce basy a výškový už začíná hrát výšky. Směrovost, vyzařovací úhel – udává do jaké šířky, a to v horizontální i vertikální rovině (tedy dvě hodnoty) reproduktor vyzařuje. Nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Podrobeněji to rozebereme v dalším oddíle. Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat. Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, ale také použitých reproduktorů. Ale pozor u podhledových reproduktorů. Příliš těžké reproduktory není možné instalovat do podhledů z minerálních panelů, protože tyto je neudrží.

Kromě samotného charakteru zvuku (jeho „barvy“) musíme dbát také na správnou hlasitost. Asi si uvědomujete, že někdy ozvučení může být nedostatečně hlasité. Ovšem častou chybou je naopak i to, že ozvučení je hlasité až moc. Zatímco v prvním případě takového špatného ozvučení lidé nerozumějí a tím pádem ani nechápou, „proč to tam hraje“, v tom druhém případě je příliš velká hlasitost zdrojem nervozity a špatné nálady (třeba na pracovišti). Pro lepší orientaci uvádím pár příkladů, co požadovat:

kapely, diskotéky hlasité, důraz na nezahuhlanost na basech, pozor na zafoukávání, důraz na kvalitní basy a neostré výšky
restaurace, pivnice hlasité, ale spíše jako kulisa, nikdo nedává pozor
pizzerie, bary, kavárny nízká hlasitost, teplý zvuk, příjemný, kulisa
hotely, penziony nízká hlasitost, kulisa, „neagresivní“ hudba, v případě evakuace studený zvuk, vysoká hlasitost
banketky, taneční plochy teplý a zároveň i hlasitý zvuk, musí být příjemný i při nízkých hlasitostech, hlasité i tiché ozvučování
kanceláře, administrativa spíše studený zvuk, nízká hlasitost, neagresivní, ozvučení nesmí „vyčnívat“ nad hlukem kanceláře
školy spíše studený zvuk, srozumitelný pro hlášení, hlasité
prodejny typu květinářství teplý příjemný zvuk, nízká hlasitost, neagresivní hudba
prodejny typu oblečení teplý zvuk, hlasitý, důraz na basy, taneční hudba
supermarkety studený zvuk, teplý díky akustice nemožný, srozumitelný, střední hlasitost, neagresivní hudba, v případě evakuace hlasitý a srozumitelný
rodinný dům, byt teplý zvuk, příjemný, hudba která se líbí, střední hlasitost
kostel studený, teplý nemožný a proti akustice, velký důraz na srozumitelnost
nádraží, velké čekárny studený zvuk, především srozumitelný, vysoká hlasitost
konference, zasedačky teplý zvuk, srozumitelný, střední hlasitost, důraz na příjemný hlas
přepážky, okénka hlasitost dle potřeby, především srozumitelnost, důraz na eliminaci snímání okolního hluku
fitness, aerobic, spining hlasité ozvučení, teplý zvuk, důraz na basy, agresivní hudba, taneční
sportoviště hlasité ozvučení, srozumitelné, nízké kmitočty dle možností, neostré výšky, důraz na eliminaci ozvěn
venkovní posezení teplý zvuk, příjemný, jen na daném místě, nízká hlasitost
obecní rozhlas vysoká hlasitost, směrovost, srozumitelnost, studený zvuk

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

Výběr reprosoustav podle směrovosti. Bylo řečeno, že nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Správná volba reprosoustav podle směrovosti je opravdu hodně důležitá. Např., vybereme-li do široka hrající reprosoustavu tam kde potřebujeme naopak směrovat, potkají nás problémy s nedostatečnou hlasitostí anebo problémy s vazbami a ozvěnami. Dnes moderní tvary reprosoustav, třeba u DEXON SP 402 způsobují vyzařování do větší šířky. Je to dáno tvarem ozvučnice, kdy jsou reproduktory jednoduše nasměrovány do boků. Ozvučování do šířky je typické pro ozvučení rozlehlých prostor, hal, aul, náměstí a pod. Proto využíváme fyzické podstaty šíření zvuku u sloupových reprosoustav. Naopak úzké směrování, za účelem ozvučení do větší dálky, se děje u zvukových projektorů a reentrantních reproduktorů (tlampačů). . Zajímavým řešením, které stojí za zmínku, je řešení reprodukce u závěsných (kulových) reprosoustav, kde jsou vyzařovací charakteristiky vlastně převrácené a může se využít i odrazu zvukové vlny přímo v ozvučnici. Ať už je směrovost reprosoustavy jakákoli, připomínám závěrem, že důležité je, aby právě tyto reprosoustavy měly instalovány konzolu, abychom směrovosti mohli nejlépe využít a reprosoustavu si tak „dosměrovat“ patřičným, žádoucím směrem.
