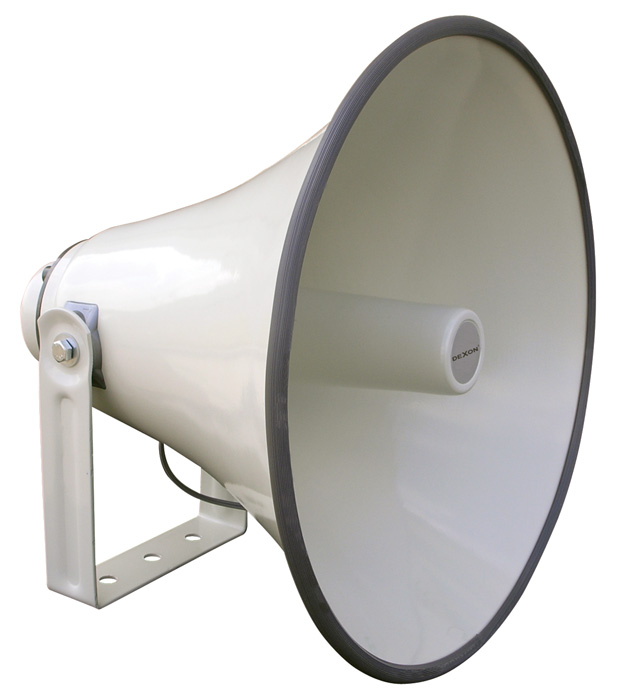

TC 1640AH reentrantní reproduktor

Stručný popis: 40 W / 100 V, 250 – 8 000 Hz, 108 dB

Vhodné pro: ozvučení skladu, výroby, parkoviště, hřišť, exteriérů, obecní rozhlasy, dlouhé plochy



Kat. č.: 21 671

Cena: 1 700,00 Kč s DPH Skladem:

Objednat:  ks

Chcete s výrobkem poradit?
Zdarma získáváte tyto služby
Doporučit výrobek

Jak plošné, instal. ozvučení / reentrantní reproduktory fungují?

Stačí reprosoustavy nainstalovat do venkovního prostředí anebo tam, kde svítí slunce. Po létech je zřejmé, jak to s klimatickou odolností výrobce myslel. Aspekty, které je potřeba v těchto případech posuzovat jsou: 1. Barevná stálost – Má nátěr reprosoustavy složku UV filtru? Nezežloutne po čase? 2. Použitý materiál – Z čeho je reprosoustava vyrobena? Plast / kov / dřevo? 3. Jsou všechny použité materiály vlhkuodolné? 4. Jsou všechny použité materiály teplotně odolné (viz. léto na slunci, sauny)? 5. Pokud je z kovu, je z hliníku? Ten nerezaví. 6. Pokud je z kovu, jaký je horní nátěr? Nejodolnější je kataporéza, anaporéza nebo komaxit. 7. Pokud je z plastu, je z ABS? Ten více vydrží. 8. Pokud předpokládáme déšť, mají kanálek na odvod vody (viz. sloupové reprosoustavy)? 9. Pokud předpokládáme sníh a mráz, nezamrzne přední mřížka? Je dost „hrubá“? 10. Instalujeme obecní rozhlas na sloupy? Jsou použité reprosoustavy vysoce klimaticky odolné? 11. Jaké je krytí IP? Rešerší sortimentu DEXON zjistíme, že právě sloupové a reentrantní reproduktory, jež se právě v exteriéru instalují nejčastěji, disponují největší klimatickou odolností a tomu nasvědčují i jejich příznivé hodnoty IP krytí.

Velkou výhodou reentrantních reproduktorů je jednak vysoká klimatická odolnost (protože kmitací cívka je dobře uschována) a jednak vysoká citlivost., která u modelu DEXON SC 60AH dosahuje až 115 dB. Ten je navíc dvoupásmový. Díky své směrovosti se tyto reproduktory používají pro ozvučování do dálky, např. v obecních rozhlasech, průmyslu a na parkovištích. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Evakuační verze reproduktorů Na začátek, pro ty z Vás, kteří se v problematice evakuačních rozhlasů nevyznáte, doporučuji tento odkaz. Proč to všechno? Protože norma, která je pro řešení evakuačních (také řečeno domácích, požárních) rozhlasů závazná, hovoří jasně: Nesmí dojít ke ztrátě pokrytí signálem. Jinak řečeno, reproduktory musí být v případě „Nouzových zvukových systémů“ (evakuační rozhlas) vyrobeny v souladu s ČSN EN 60 849. tato norma ale bude brzy nahrazena, nebo už je, pokud tyto řádky čtete po roce 2011, novou normou a sice ČSN EN 54–16 a ČSN EN 54–24. Jak tedy zajistit, aby nedošlo v dané zóně ke ztrátě pokrytí zvukovým signálem, aby porucha jednoho reproduktoru nezpůsobila výpadek celé zóny nebo systému, aby lidé v objektu vůbec zvukové instrukce mohli slyšet? Jsou dva přístupy: a) reproduktorovou síť rozdělíme na více podzón, tak aby při výpadku jedné, bylo stále slyšet z té druhé b) anebo jinak musíme zajistit, aby výpadek jednoho reproduktoru nezpůsobil výpadek celkový. V praxi se aplikují oba dva případy. Bod a) je záležitosti návrhu a projektu. Bod b) je záležitosti technické konstrukce použitých reproduktorů. A to se provádí takto: Reproduktor nesmí např. zkratovat linku. To se může např. stát v případě ohně – zvýšení teploty okolí; proto při t > 130°C (obvykle) reproduktor odpojí tepelná pojistka. Raději ať nehraje, než aby způsobil celkovou závadu.; dále je použita teflonová izolace vodičů a keramická připojovací svorkovnice, to proto, aby i mimo pojistku (před ní) nemohlo dojit ke zkratu;

Hlavním rysem, jak už jsme probírali, je zvolený materiál rámu či skříně reprosoustavy. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, které se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Proto volba dřevo / kov / plast je volbou o vzhledu a také volbou klimatické výdrže reprosoustavy. Zvuková kvalita reprosoustavy je dána zejména kvalitou použitého reproduktoru. Za naprostou špičku v konstrukci reproduktorů, ať už podhledových nebo skříňkových reprosoustav, považujeme reproduktory koaxiální, které jsou tvořeny basovým reproduktorem, jež má souose umístěný výškový reproduktor. To je vidět u modelu DEXON RP 122. Navíc ony špičkové konstrukce jsou vybaveny i kvalitní výhybkou. O úroveň nižší řešení konstrukce, je použití tzv. výškového difuzoru. Je to takový kalíšek umístěný souose na membráně. Díky jeho přítomnosti reproduktor dokáže lépe zahrát vyšší kmitočty. Nejnižším stupněm konstrukčního řešení je „jen“ použití širokopásmového reproduktoru, což je klasický elektromagnetický reproduktor, po kterém chceme, aby hrál co nejširší frekvenční pásmo.

Plošné ozvučení budov i exteriéru, co se týče výběru reprosoustav, je potřeba řešit především s ohledem na požadovaný zvuk. Pravděpodobně se tato věta zdá teď zbytečná, ale divili byste se, kolik instalací a výběrů probíhá především podle vzhledu. Ano, požadovaný charakter zvuku by měl být určitě na prvním místě. Jak tedy zvuk posuzovat a jaký chtít? Ve většině ozvučovacích případů to je věc nejenom fyziky, ale také psychologie. Je nutné především vědět k jakým účelům bude ozvučovaný prostor sloužit a podle toho to vše posuzovat. Tak např. v pizzerii, která by měla působit útulně, „teplem domova“ potřebujeme zvuk také „teplý“ a příjemný, což znamená ne hlasitý, ale vyvážený, líbivý s dostatkem nízkých kmitočtů už kolem 35 Hz. Toto třeba umí DEXON SP 402. Naopak v hlasitých a rušných prostorách musíme ozvučovat hlasitěji. Opět příkladem může být nádraží či škola, kde je hodně lidí, kteří nedávají pozor, navíc zdejší akustika má velké množství odrazů a proto zvuk nesmí obsahovat příliš velké množství nízkých kmitočtů, příliš sykavek, spíše bude orientován kolem střeních kmitočtů. K tomu se třeba používají zvukové projektory. Kdybychom si takovéto ozvučení pustili u sebe doma, zjistíme, že takovýto zvuk je „studený“, ale zato srozumitelný. A o to nám šlo. Jak vidíte posuzujeme nejenom podvědomé vnímání zvuku (viz. příklad té pizzerie) ale i ony fyzikální vlastnosti (viz. srozumitelnost na nádraží).

Jak fungují sloupové reprosoustavy? Jejich největší předností je široká směrová charakteristika (až 90° / 1kHz, –3 dB). Za tímto účelem jsou sloupové reprosoustavy konstruovány. Konstrukčně se zakládají na malých reproduktorech, které jsou namontovány ve sloupci pod sebou. Ty mohou být navíc nakloněny. Platí, že 1) čím užší a vyšší, tím širší horizontální směrová charakteristika 2) čím vyšší, tím užší vertikální směrová charakteristika 3) čím vyšší, tím větší počet reproduktorů, tím vyšší citlivost a výkon 4) čím užší, tím horší přenášení nízkých kmitočtů, protože reproduktory mají malý Ø membrány. Na základě těchto ukazatelů je jasné, že se sloupové reprosoustavy hodí pro ozvučování širokých prostor z malého počtu míst. Své uplatnění najdou na náměstích, aulách, sálech, ale také i v kostelech. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Co ta impedance? Opět poučka – reproduktorová síť má mít vyšší impedanci, než je minimální udávaná u zesilovače. Takže, když na zesilovači je napsáno 8 Ω, reprosoustava musí mít 8 Ω nebo 16 Ω. Stejné to je i u vysokoimpe­dančních 100 V režimu. Postupujeme-li tak, že sečteme výkon převodních transformátorů, přidáme rezervu a podle toho „o něco více“ zvolíme výkon ústředny, máme automaticky zajištěno, že impedance připojené sítě, která může být 3 kOhmy ale i 25 Ω, bude vyšší než min. vyžadovaná ústřednou.

Zvolené reprosoustavy se musí líbit a musí vzhledově do interiéru zapadat. To je ale dost často problém. Na jedné straně máme fyziku a skoro vždy omezené finance, na druhé chceme něco luxusně a příjemně vypadajícího. A do toho všeho se ještě plete akustika prostor. A když máme tu největší smůlu, začnou se do toho všeho plést památkáři. Jak tedy se vzhledem nakládat? Zastavme se nejprve u materiálů. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Je zajímavé, že akusticky, např. při posuzování reentrantních reproduktorů, viz. další odstavce, se hliník akusticky „tváří“ lépe, než plast, a proto jsou takové reproduktory obvykle i dražší. Krásně je to vidět na těchto reentrantních reproduktorech (tlampačích), nebo zvukových projektorech.

Výběr reprosoustav podle směrovosti. Bylo řečeno, že nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Správná volba reprosoustav podle směrovosti je opravdu hodně důležitá. Např., vybereme-li do široka hrající reprosoustavu tam kde potřebujeme naopak směrovat, potkají nás problémy s nedostatečnou hlasitostí anebo problémy s vazbami a ozvěnami. Dnes moderní tvary reprosoustav, třeba u DEXON SP 402 způsobují vyzařování do větší šířky. Je to dáno tvarem ozvučnice, kdy jsou reproduktory jednoduše nasměrovány do boků. Ozvučování do šířky je typické pro ozvučení rozlehlých prostor, hal, aul, náměstí a pod. Proto využíváme fyzické podstaty šíření zvuku u sloupových reprosoustav. Naopak úzké směrování, za účelem ozvučení do větší dálky, se děje u zvukových projektorů a reentrantních reproduktorů (tlampačů). . Zajímavým řešením, které stojí za zmínku, je řešení reprodukce u závěsných (kulových) reprosoustav, kde jsou vyzařovací charakteristiky vlastně převrácené a může se využít i odrazu zvukové vlny přímo v ozvučnici. Ať už je směrovost reprosoustavy jakákoli, připomínám závěrem, že důležité je, aby právě tyto reprosoustavy měly instalovány konzolu, abychom směrovosti mohli nejlépe využít a reprosoustavu si tak „dosměrovat“ patřičným, žádoucím směrem.

Co znamenají ty ostatní parametry? Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude „bedýnka“ hrát. Nutno brát ale v potaz toleranční pásmo, které bývá obvykle 6 nebo 10 dB. Čím větší Ø středobasového reproduktoru, tím jsou větší šance, aby reproduktor hrál lépe nižší kmitočty. Dále připomínám, že v plošném ozvučení se záměrně přenášené frekvenční pásmo zdola i shora omezuje kvůli srozumitelnosti. Citlivost – jednoduše kolik to „žere“ a jak hlasitě to hraje. Tedy účinnost. Podle citlivosti si uděláme obrázek o tom, jak hlasitě to bude na jednotku přivedeného výkonu hrát. Každé 3 dB rozdílu znamenají dvojnásobek výkonu. Pozor na laický přístup, kdy „silné“ neznamená citlivé. Dále pozor na fakt, že většina výrobců u reprosoustav, které jsou určené pro 100 V rozvod a mají tak převodní transformátor, udává citlivost, jakoby tam transformátor nebyl vřazen. Dexon udává reálnou hodnotu s vřazeným transformátorem, která je samozřejmě nižší, než kdyby tam nebyl. Posledním omylem, nebo lépe „trikem“ výrobců je záměrná záměna citlivosti a SPL. Citlivost určuje účinnost reproduktoru, SPL určuje jak velká hladina zvuku bude, když přivedeme max. výkon na reproduktor. Zkreslení THD – udává, jak moc reprodukovaná sinusovka bude zdeformovaná Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek Dělící frekvence – udává, místo, kde basový reproduktor už přestává hrát díky výhybce basy a výškový už začíná hrát výšky. Směrovost, vyzařovací úhel – udává do jaké šířky, a to v horizontální i vertikální rovině (tedy dvě hodnoty) reproduktor vyzařuje. Nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Podrobeněji to rozebereme v dalším oddíle. Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat. Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, ale také použitých reproduktorů. Ale pozor u podhledových reproduktorů. Příliš těžké reproduktory není možné instalovat do podhledů z minerálních panelů, protože tyto je neudrží.

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

V sortimentu Dexonu naleznete celou řádku reproduktorů s označením „3“ na konci – RPT xx3. Ty toto splňují, jsou schváleny českou zkušebnou (podle ČSN 60 849). Dexon má jako jediný v ČR schválenou metodu úprav stávajících reprosoustav řady RPT xx2, SP a ARS, tak, aby zmiňované normě odpovídaly. Reproduktory, mimo jiné, splňují elektrickou bezpečnost (ČSN 60065) a podmínky pro elmag. kompatibilitu.
