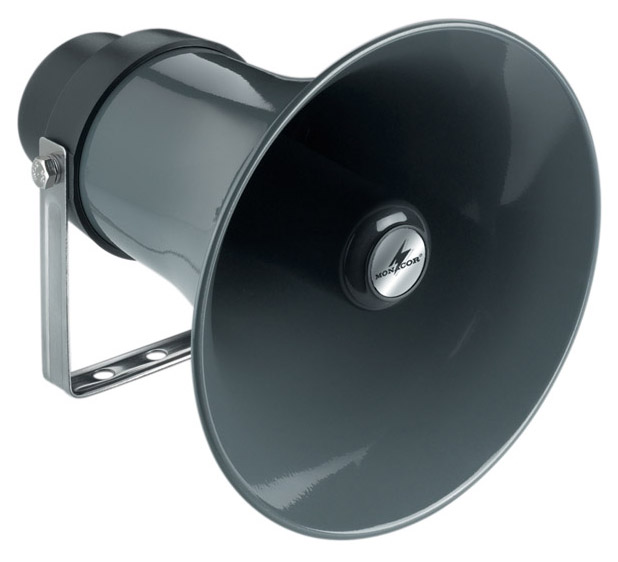

Monacor IT 30 reentrantní reproduktor

Stručný popis: 20 W / 100 V, 250 – 10 000 Hz, 108 dB, 2. jakost – mírný škrábanec, nepoužité, zvukově bezvadné

Vhodné pro: ozvučení skladu, výroby, parkoviště, hřišť, exteriérů, obecní rozhlasy, dlouhé plochy



Kat. č.: 270223

Cena: 990,00 Kč s DPH Skladem:

Objednat:  ks

Chcete s výrobkem poradit?
Zdarma získáváte tyto služby
Doporučit výrobek

Jak plošné, instal. ozvučení / reentrantní reproduktory fungují?

Jak fungují sloupové reprosoustavy? Jejich největší předností je široká směrová charakteristika (až 90° / 1kHz, –3 dB). Za tímto účelem jsou sloupové reprosoustavy konstruovány. Konstrukčně se zakládají na malých reproduktorech, které jsou namontovány ve sloupci pod sebou. Ty mohou být navíc nakloněny. Platí, že 1) čím užší a vyšší, tím širší horizontální směrová charakteristika 2) čím vyšší, tím užší vertikální směrová charakteristika 3) čím vyšší, tím větší počet reproduktorů, tím vyšší citlivost a výkon 4) čím užší, tím horší přenášení nízkých kmitočtů, protože reproduktory mají malý Ø membrány. Na základě těchto ukazatelů je jasné, že se sloupové reprosoustavy hodí pro ozvučování širokých prostor z malého počtu míst. Své uplatnění najdou na náměstích, aulách, sálech, ale také i v kostelech. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Samotnou kapitolou pro sebe je způsob instalace reprosoustavy. Asi nás ihned napadne, že přeci „bedýnky“ můžeme věšet na zeď na háček či kloubový držák, nebo je vestavovat do podhledu pomocí šroubků či samozatahovacích klapek. Ano, máte pravdu. Tak nějak to je. Ale jenom montážní firmy, které instalují stovky reproduktorů a reprosoustav, po delší době ocení finesy, jež instalaci ulehčují. A tam se poznají kvalitní výrobky. Základní způsoby instalace jsou: 1. závěs – obvykle háček na zadní straně. Pozor na možnost skrýt přívodní vodiče do útrob reprosoustavy, jinak reprosoustava odstává. Příkladem je DEXON ARS 323 a DEXON SPT 631. 2. konzola – uzpůsobený kloubový držák, který umožňuje naklánění i natáčení. Pozor na kvalitní aretaci. Příkladem je DEXON SP 412 3. šroubky – jsou bohužel na čelní straně vidět. Doporučujeme zatírat barvou koše. Příkladem jsou reproduktory do koupelen. 4. pružiny – používají se obvykle u podhledových reproduktorů, které tak nemají žádný viditelný montážní prvek. 5. samozatahovací klapky – mají je reproduktory pro vestavbu do sádrokartonu. Opět není vidět žádný montážní prvek. Reproduktor se dotáhne důmyslným mechanismem.

Zvolené reprosoustavy se musí líbit a musí vzhledově do interiéru zapadat. To je ale dost často problém. Na jedné straně máme fyziku a skoro vždy omezené finance, na druhé chceme něco luxusně a příjemně vypadajícího. A do toho všeho se ještě plete akustika prostor. A když máme tu největší smůlu, začnou se do toho všeho plést památkáři. Jak tedy se vzhledem nakládat? Zastavme se nejprve u materiálů. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Je zajímavé, že akusticky, např. při posuzování reentrantních reproduktorů, viz. další odstavce, se hliník akusticky „tváří“ lépe, než plast, a proto jsou takové reproduktory obvykle i dražší. Krásně je to vidět na těchto reentrantních reproduktorech (tlampačích), nebo zvukových projektorech.

Jak fungují reentrantní reproduktory (tlampače)? Základní fintou, jak reentrantní reproduktory fungují, je odraz zvuku. Ten vychází z kmitací cívky a navazujícího prostoru směrem do „nosu“, zde se odrazí zpátky dozadu a následně je vyveden zvukovodem ven. Onen odraz se může provést několikrát. Platí, že, 1) čím více provedených odrazů, tím vyšší dosažená citlivost 2) čím delší „nos“, tím vyšší citlivost 3) čím větší plocha vyústění zvukovodu, tím větší šance na lépe přenášené nízké kmitočty. Podle těchto ukazatelů si tedy uděláme představu, jak reentrantní reproduktor bude hrát. Čím větší, tím obvykle lepší podání nižších kmitočtů, méně „tlampačový“ zvuk, lepší citlivost.

Zde je nutné zmínit špatné „české“ řešení. Mnoho, rádoby odborníků, si myslí, že stačí zakoupit jakýkoli reproduktor a udělat z něho evakuační tak, že si sami vestaví tepelnou pojistku a keramickou svorkovnici. Tento přístup je naprosto špatný a nebezpečný!!! 1. Není jistota, že tato úprava svépomocí je technicky správně 2. Takovýto reproduktor neodzkoušela žádná laboratoř 3. Takovýto reproduktor nemá certifikát, který bývá vyžadován u kolaudace budovy a revize, potažmo vstupní zkoušky evakuačního rozhlasu. 4. Dodavatel, který tuto úpravu svépomocí provede, se vystavuje obrovskému riziku, kdy budou muset být všechny reproduktory vyměněny (a obvykle se nejedná o malé počty) a také riziku, kdy evakuační systém nemusí v době nebezpečí a ohně fungovat! 5. Závěr je, že je možné používat jen evakuační reproduktory s certifikátem, jaké dodává např. Dexon.

Další vlastností reproduktorů je to zda je stereofonní nebo monofonní. Řešení je takové, že se použije středobasový reproduktor s dvěmi kmitacími cívkami, a tak můžeme přivést stereofonní signál. Aby stereofonní vjem byl ještě umocněn, osadí se souose dva výškové reproduktory a každý se nasměruje. Každý z těchto reproduktorů „hraje“ samozřejmě jiný signál. Z praxe ale mohu říci, že stereofonní vjem takového reproduktoru je opravdu malý. Jde spíše o výhodu, přivedení stereofonního signálu do jednoho reproduktoru a tedy ulehčení rozvodu zvukového signálu.

V sortimentu Dexonu naleznete celou řádku reproduktorů s označením „3“ na konci – RPT xx3. Ty toto splňují, jsou schváleny českou zkušebnou (podle ČSN 60 849). Dexon má jako jediný v ČR schválenou metodu úprav stávajících reprosoustav řady RPT xx2, SP a ARS, tak, aby zmiňované normě odpovídaly. Reproduktory, mimo jiné, splňují elektrickou bezpečnost (ČSN 60065) a podmínky pro elmag. kompatibilitu.

Kategorie plošné, instalační ozvučení řeší nejenom 100 V systémy pro montážní firmy a elektrikáře. Věnujeme se pevnému instalačnímu ozvučení na míru, např. řešíme zvuk v restauraci či kavárně. V návrzích ozvučení a i sortimentu této kategorie je celá řada ozvučovacích sestav pro restaurace, pizzerie, bary a kavárny, pevné ozvučení salónků a banketek, ozvučení reproduktory rozlehlých prostor, ozvučení firemních a administrativních prostor, kanceláří, zvuková sestava pro soudní síně, ozvučení škol, ozvučení ordinace lékaře a čekárny, konstrukce a přístroje ozvučení supermarketu a výrobního podniku, nouzové zvukové systémy, evakuace, 100 V evakuační rozhlas, požární rozhlas, digitální rozhlas, domácí rozhlas, ozvučovací technika pro menší prodejny, a také skryté ozvučení rodinného domu (koupelna, terasa, pokoje) nebo bytu. Vyrábíme reproduktory, reprosoustavy, repráky, mikrofony, přepážkové mikrofony, bezdrátové mikrofony, repro, podhledové reproduktory, reproduktorové skříňky, reprobedny, repráky, tlampače – reentrantní reproduktory, subwoofery, rozhlasové ústředny, zesilovače, megafony, rozhlasy a 100 V systémy pro hudbu i řeč pro pevné ozvučení pro zasedací místnosti, přepážky a okénka, fitness a spining centra, ale také reproduktory ozvučení exteriérů, jako jsou venkovní plochy a sportoviště, sportovní areály, sjezdovky, lanovky, benzinových čerpadel, zahrádky restaurací, parkoviště ale i obecní rozhlasy a bezdrátové obecní rozhlasy. Celý sortiment doplňují regulátory hlasitosti a další zvukový montážní materiál.

Velkou výhodou reentrantních reproduktorů je jednak vysoká klimatická odolnost (protože kmitací cívka je dobře uschována) a jednak vysoká citlivost., která u modelu DEXON SC 60AH dosahuje až 115 dB. Ten je navíc dvoupásmový. Díky své směrovosti se tyto reproduktory používají pro ozvučování do dálky, např. v obecních rozhlasech, průmyslu a na parkovištích. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

Hlavním rysem, jak už jsme probírali, je zvolený materiál rámu či skříně reprosoustavy. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, které se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Proto volba dřevo / kov / plast je volbou o vzhledu a také volbou klimatické výdrže reprosoustavy. Zvuková kvalita reprosoustavy je dána zejména kvalitou použitého reproduktoru. Za naprostou špičku v konstrukci reproduktorů, ať už podhledových nebo skříňkových reprosoustav, považujeme reproduktory koaxiální, které jsou tvořeny basovým reproduktorem, jež má souose umístěný výškový reproduktor. To je vidět u modelu DEXON RP 122. Navíc ony špičkové konstrukce jsou vybaveny i kvalitní výhybkou. O úroveň nižší řešení konstrukce, je použití tzv. výškového difuzoru. Je to takový kalíšek umístěný souose na membráně. Díky jeho přítomnosti reproduktor dokáže lépe zahrát vyšší kmitočty. Nejnižším stupněm konstrukčního řešení je „jen“ použití širokopásmového reproduktoru, což je klasický elektromagnetický reproduktor, po kterém chceme, aby hrál co nejširší frekvenční pásmo.

Co znamenají ty ostatní parametry? Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude „bedýnka“ hrát. Nutno brát ale v potaz toleranční pásmo, které bývá obvykle 6 nebo 10 dB. Čím větší Ø středobasového reproduktoru, tím jsou větší šance, aby reproduktor hrál lépe nižší kmitočty. Dále připomínám, že v plošném ozvučení se záměrně přenášené frekvenční pásmo zdola i shora omezuje kvůli srozumitelnosti. Citlivost – jednoduše kolik to „žere“ a jak hlasitě to hraje. Tedy účinnost. Podle citlivosti si uděláme obrázek o tom, jak hlasitě to bude na jednotku přivedeného výkonu hrát. Každé 3 dB rozdílu znamenají dvojnásobek výkonu. Pozor na laický přístup, kdy „silné“ neznamená citlivé. Dále pozor na fakt, že většina výrobců u reprosoustav, které jsou určené pro 100 V rozvod a mají tak převodní transformátor, udává citlivost, jakoby tam transformátor nebyl vřazen. Dexon udává reálnou hodnotu s vřazeným transformátorem, která je samozřejmě nižší, než kdyby tam nebyl. Posledním omylem, nebo lépe „trikem“ výrobců je záměrná záměna citlivosti a SPL. Citlivost určuje účinnost reproduktoru, SPL určuje jak velká hladina zvuku bude, když přivedeme max. výkon na reproduktor. Zkreslení THD – udává, jak moc reprodukovaná sinusovka bude zdeformovaná Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek Dělící frekvence – udává, místo, kde basový reproduktor už přestává hrát díky výhybce basy a výškový už začíná hrát výšky. Směrovost, vyzařovací úhel – udává do jaké šířky, a to v horizontální i vertikální rovině (tedy dvě hodnoty) reproduktor vyzařuje. Nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Podrobeněji to rozebereme v dalším oddíle. Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat. Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, ale také použitých reproduktorů. Ale pozor u podhledových reproduktorů. Příliš těžké reproduktory není možné instalovat do podhledů z minerálních panelů, protože tyto je neudrží.
