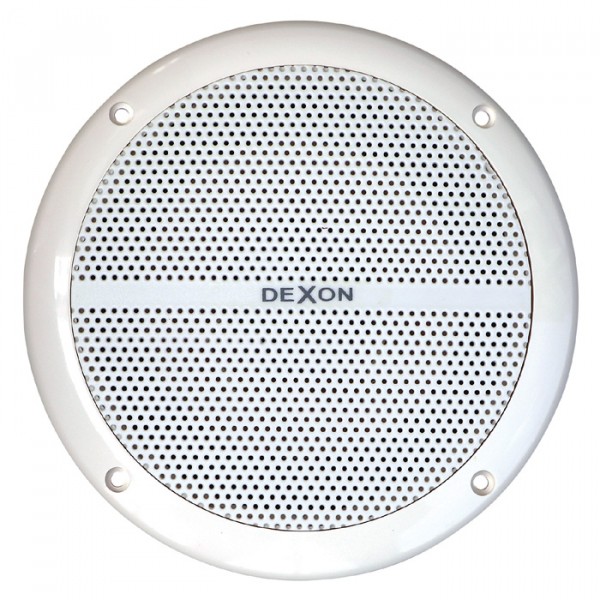

RP 81 podhledový reproduktor pro vlhké prostředí

zpět  Plošné, instal. ozvučení / Podhledové reproduktory



lupa  lupa 2x  lupa 3x

Stručný popis: plastový, vlhkuodolný, 45 W / 4 Ω, 86 dB, 80 – 16 500 Hz, Ø 185 mm

Vhodné pro: koupelny, lázně, bazény, sauny, wc



Kat. č.: 03 316

Cena: 529,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguNávod k použitíDetailní katalogový listRádce pro výběr vhodné sestavy13 klamů u reproduktorů pro plošné ozvučeníDalší technické informace

Doporučujeme vám toto příslušenství

12 271 | PR 300 regulátor hlasitosti

30 W / 8 Ω, mono, pro nízkoimpedanční systémy, s krytem

Vhodné pro: domácí ozvučovací systémy v nízkoimpedančním režimu




Výrobek doporučujeme pro tato ozvučení

Ozvučení zahrádky, terasy nebo altánku u rodinného domu

Zvláště na začátku letních měsíců, řeší majitel svého obydlí, jak ozvučit venkovní posezení.

Ozvučení supermarketu nebo výrobního podniku

Ozvučení supermarketu nebo výrobního podniku má své dva základní rysy – obvykle 2 až 6 zón a vždy jednu nebo dvě rozlehlé zóny.



Ozvučení lodí

Lodě jsou velmi vlhké prostory a tomu musí být přizpůsobeno vše. Zatímco na velkých lodích…

Ozvučení koupelny a sauny nebo malého bazénu

Koupelnu začínáme více chápat jako místo relaxace. Proto už při rekonstrukci nebo výstavbě zvážíme, zda a kde by přítomný zvuk byl vhodný…



Ozvučení zasedací místnosti I

Audiovizuální technologie zaznamenaly vysoký pokrok, takže i podle toho budeme systém navrhovat.

Ozvučení restaurace, pizzerie, baru či kavárny

To že příjemná hudební kulisa k jídlu a pití prospívá, je jasné, a proto nastává čas na kvalitnější ozvučení.



Ozvučení pro bazén, wellness centrum nebo aqua centrum

Stále více se do popředí zájmu dostávají místa pro relaxaci, ke které dopomůže příjemná hudba.

Ozvučení ordinace lékaře a čekárny

Ozvučení ordinace a přilehlých prostor, což je obvykle jen čekárna, se provádí jednoduchým způsobem…



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

10 ks Přepínač univerzální

v hodnotě 160,00 Kč, zdarma při objednávce nad 1 000,00 Kč

4 ks Rca (Cinch) zlatý celokovový ona

v hodnotě 40,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / podhledové reproduktory fungují?

Zvolené reprosoustavy se musí líbit a musí vzhledově do interiéru zapadat. To je ale dost často problém. Na jedné straně máme fyziku a skoro vždy omezené finance, na druhé chceme něco luxusně a příjemně vypadajícího. A do toho všeho se ještě plete akustika prostor. A když máme tu největší smůlu, začnou se do toho všeho plést památkáři. Jak tedy se vzhledem nakládat? Zastavme se nejprve u materiálů. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Je zajímavé, že akusticky, např. při posuzování reentrantních reproduktorů, viz. další odstavce, se hliník akusticky „tváří“ lépe, než plast, a proto jsou takové reproduktory obvykle i dražší. Krásně je to vidět na těchto reentrantních reproduktorech (tlampačích), nebo zvukových projektorech.

Většina reproduktorů a reprosoustav pro plošné ozvučení je koncipována pro tzv.vysokoimpe­danční rozvody, v našem případě pro 100 V rozvody. K tomu je zapotřebí převodní transformátor. Jeho vlastnosti jsou dosti kritické a mohu zodpovědně říci, že se na kvalitě celého reproduktoru podílejí z více, jak třetiny. Ptejte se proto, jak kvalitní je, jak „velký“ je. Důležité je, zda má vyvedeny odbočky, protože pak při instalaci si můžeme vybírat příkon reproduktoru, potažmo jeho výslednou hlasitost. DEXON ARS 290 má nejenom odbočky vyvedené, ale i rovnou zabudován jejich přepínač. Finesou na celém transformátorovém řešení je RC člen pro omezení stojatého vlnění na přívodním kabelu, což oceníte zejména u rozsáhlých obecních rozhlasů. Drobnostmi na konec je krycí mřížka s logem nejenom k ochraně reproduktoru, ale prostě proto, aby reprosoustava vypadala také elegantně. U dobrých reproduktorů nalezneme navíc v balení háček na snadné sejmutí přední mřížky.

Stačí reprosoustavy nainstalovat do venkovního prostředí anebo tam, kde svítí slunce. Po létech je zřejmé, jak to s klimatickou odolností výrobce myslel. Aspekty, které je potřeba v těchto případech posuzovat jsou: 1. Barevná stálost – Má nátěr reprosoustavy složku UV filtru? Nezežloutne po čase? 2. Použitý materiál – Z čeho je reprosoustava vyrobena? Plast / kov / dřevo? 3. Jsou všechny použité materiály vlhkuodolné? 4. Jsou všechny použité materiály teplotně odolné (viz. léto na slunci, sauny)? 5. Pokud je z kovu, je z hliníku? Ten nerezaví. 6. Pokud je z kovu, jaký je horní nátěr? Nejodolnější je kataporéza, anaporéza nebo komaxit. 7. Pokud je z plastu, je z ABS? Ten více vydrží. 8. Pokud předpokládáme déšť, mají kanálek na odvod vody (viz. sloupové reprosoustavy)? 9. Pokud předpokládáme sníh a mráz, nezamrzne přední mřížka? Je dost „hrubá“? 10. Instalujeme obecní rozhlas na sloupy? Jsou použité reprosoustavy vysoce klimaticky odolné? 11. Jaké je krytí IP? Rešerší sortimentu DEXON zjistíme, že právě sloupové a reentrantní reproduktory, jež se právě v exteriéru instalují nejčastěji, disponují největší klimatickou odolností a tomu nasvědčují i jejich příznivé hodnoty IP krytí.

Jak fungují reentrantní reproduktory (tlampače)? Základní fintou, jak reentrantní reproduktory fungují, je odraz zvuku. Ten vychází z kmitací cívky a navazujícího prostoru směrem do „nosu“, zde se odrazí zpátky dozadu a následně je vyveden zvukovodem ven. Onen odraz se může provést několikrát. Platí, že, 1) čím více provedených odrazů, tím vyšší dosažená citlivost 2) čím delší „nos“, tím vyšší citlivost 3) čím větší plocha vyústění zvukovodu, tím větší šance na lépe přenášené nízké kmitočty. Podle těchto ukazatelů si tedy uděláme představu, jak reentrantní reproduktor bude hrát. Čím větší, tím obvykle lepší podání nižších kmitočtů, méně „tlampačový“ zvuk, lepší citlivost.

Evakuační verze reproduktorů Na začátek, pro ty z Vás, kteří se v problematice evakuačních rozhlasů nevyznáte, doporučuji tento odkaz. Proč to všechno? Protože norma, která je pro řešení evakuačních (také řečeno domácích, požárních) rozhlasů závazná, hovoří jasně: Nesmí dojít ke ztrátě pokrytí signálem. Jinak řečeno, reproduktory musí být v případě „Nouzových zvukových systémů“ (evakuační rozhlas) vyrobeny v souladu s ČSN EN 60 849. tato norma ale bude brzy nahrazena, nebo už je, pokud tyto řádky čtete po roce 2011, novou normou a sice ČSN EN 54–16 a ČSN EN 54–24. Jak tedy zajistit, aby nedošlo v dané zóně ke ztrátě pokrytí zvukovým signálem, aby porucha jednoho reproduktoru nezpůsobila výpadek celé zóny nebo systému, aby lidé v objektu vůbec zvukové instrukce mohli slyšet? Jsou dva přístupy: a) reproduktorovou síť rozdělíme na více podzón, tak aby při výpadku jedné, bylo stále slyšet z té druhé b) anebo jinak musíme zajistit, aby výpadek jednoho reproduktoru nezpůsobil výpadek celkový. V praxi se aplikují oba dva případy. Bod a) je záležitosti návrhu a projektu. Bod b) je záležitosti technické konstrukce použitých reproduktorů. A to se provádí takto: Reproduktor nesmí např. zkratovat linku. To se může např. stát v případě ohně – zvýšení teploty okolí; proto při t > 130°C (obvykle) reproduktor odpojí tepelná pojistka. Raději ať nehraje, než aby způsobil celkovou závadu.; dále je použita teflonová izolace vodičů a keramická připojovací svorkovnice, to proto, aby i mimo pojistku (před ní) nemohlo dojit ke zkratu;

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

Co znamenají ty ostatní parametry? Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude „bedýnka“ hrát. Nutno brát ale v potaz toleranční pásmo, které bývá obvykle 6 nebo 10 dB. Čím větší Ø středobasového reproduktoru, tím jsou větší šance, aby reproduktor hrál lépe nižší kmitočty. Dále připomínám, že v plošném ozvučení se záměrně přenášené frekvenční pásmo zdola i shora omezuje kvůli srozumitelnosti. Citlivost – jednoduše kolik to „žere“ a jak hlasitě to hraje. Tedy účinnost. Podle citlivosti si uděláme obrázek o tom, jak hlasitě to bude na jednotku přivedeného výkonu hrát. Každé 3 dB rozdílu znamenají dvojnásobek výkonu. Pozor na laický přístup, kdy „silné“ neznamená citlivé. Dále pozor na fakt, že většina výrobců u reprosoustav, které jsou určené pro 100 V rozvod a mají tak převodní transformátor, udává citlivost, jakoby tam transformátor nebyl vřazen. Dexon udává reálnou hodnotu s vřazeným transformátorem, která je samozřejmě nižší, než kdyby tam nebyl. Posledním omylem, nebo lépe „trikem“ výrobců je záměrná záměna citlivosti a SPL. Citlivost určuje účinnost reproduktoru, SPL určuje jak velká hladina zvuku bude, když přivedeme max. výkon na reproduktor. Zkreslení THD – udává, jak moc reprodukovaná sinusovka bude zdeformovaná Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek Dělící frekvence – udává, místo, kde basový reproduktor už přestává hrát díky výhybce basy a výškový už začíná hrát výšky. Směrovost, vyzařovací úhel – udává do jaké šířky, a to v horizontální i vertikální rovině (tedy dvě hodnoty) reproduktor vyzařuje. Nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Podrobeněji to rozebereme v dalším oddíle. Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat. Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, ale také použitých reproduktorů. Ale pozor u podhledových reproduktorů. Příliš těžké reproduktory není možné instalovat do podhledů z minerálních panelů, protože tyto je neudrží.

sortimentu Dexonu naleznete celou řádku reproduktorů s označením „3“ na konci – RPT xx3. Ty toto splňují, jsou schváleny českou zkušebnou (podle ČSN 60 849). Dexon má jako jediný v ČR schválenou metodu úprav stávajících reprosoustav řady RPT xx2, SP a ARS, tak, aby zmiňované normě odpovídaly. Reproduktory, mimo jiné, splňují elektrickou bezpečnost (ČSN 60065) a podmínky pro elmag. kompatibilitu.

Výběr reprosoustav podle směrovosti. Bylo řečeno, že nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Správná volba reprosoustav podle směrovosti je opravdu hodně důležitá. Např., vybereme-li do široka hrající reprosoustavu tam kde potřebujeme naopak směrovat, potkají nás problémy s nedostatečnou hlasitostí anebo problémy s vazbami a ozvěnami. Dnes moderní tvary reprosoustav, třeba u DEXON SP 402 způsobují vyzařování do větší šířky. Je to dáno tvarem ozvučnice, kdy jsou reproduktory jednoduše nasměrovány do boků. Ozvučování do šířky je typické pro ozvučení rozlehlých prostor, hal, aul, náměstí a pod. Proto využíváme fyzické podstaty šíření zvuku u sloupových reprosoustav. Naopak úzké směrování, za účelem ozvučení do větší dálky, se děje u zvukových projektorů a reentrantních reproduktorů (tlampačů). . Zajímavým řešením, které stojí za zmínku, je řešení reprodukce u závěsných (kulových) reprosoustav, kde jsou vyzařovací charakteristiky vlastně převrácené a může se využít i odrazu zvukové vlny přímo v ozvučnici. Ať už je směrovost reprosoustavy jakákoli, připomínám závěrem, že důležité je, aby právě tyto reprosoustavy měly instalovány konzolu, abychom směrovosti mohli nejlépe využít a reprosoustavu si tak „dosměrovat“ patřičným, žádoucím směrem.

Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, který se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Právě tyto vlastnosti oceníme po létech, kdy jsou tyto změny krásně vidět. Budeme-li se zabývat vhodnými tvary reprosoustav, je nutné stále mít na paměti, jak interiér má ve své finální podobě vypadat. Je to záležitost víceméně designová a tak je nutné zapojit „umělecké“ myšlení a tvořivost.

Požární odolnost reproduktorů a její řešení Musíme zmínit ještě tzv. protipožární odolnost, která s evakuací nemusí vůbec souviset. Tuto odolnost řeší norma ČSN 73 0802 – požární bezpečnost staveb. Představte si požárně odolný strop nebo stěnu. Vyvrtáním otvoru a vestavbou reproduktoru tuto odolnost porušíte. Požární technik se bude automaticky ptát, jakou požární odolnost reproduktor má a jak můžete toto dokumentově doložit. A je problém. Zajistit, aby reproduktor měl určitou požární odolnost sice můžeme ocelovým krytem, ale velkou komplikací je toto certifikovat, neboť zkoušky musí být provedeny přesně stejně, přesně stejně pro daný typ materiálu stěny, jeho polohy a tloušťky, včetně konstrukce. A to je případ od případu jiné. Proto řešením je za reproduktorem vyrobit „budku“ ze stejného materiálu, z jakého je ona stěna. Požární odolnost stropu či stěny tak nebude porušena.

Další vlastností reproduktorů je to zda je stereofonní nebo monofonní. Řešení je takové, že se použije středobasový reproduktor s dvěmi kmitacími cívkami, a tak můžeme přivést stereofonní signál. Aby stereofonní vjem byl ještě umocněn, osadí se souose dva výškové reproduktory a každý se nasměruje. Každý z těchto reproduktorů „hraje“ samozřejmě jiný signál. Z praxe ale mohu říci, že stereofonní vjem takového reproduktoru je opravdu malý. Jde spíše o výhodu, přivedení stereofonního signálu do jednoho reproduktoru a tedy ulehčení rozvodu zvukového signálu.
