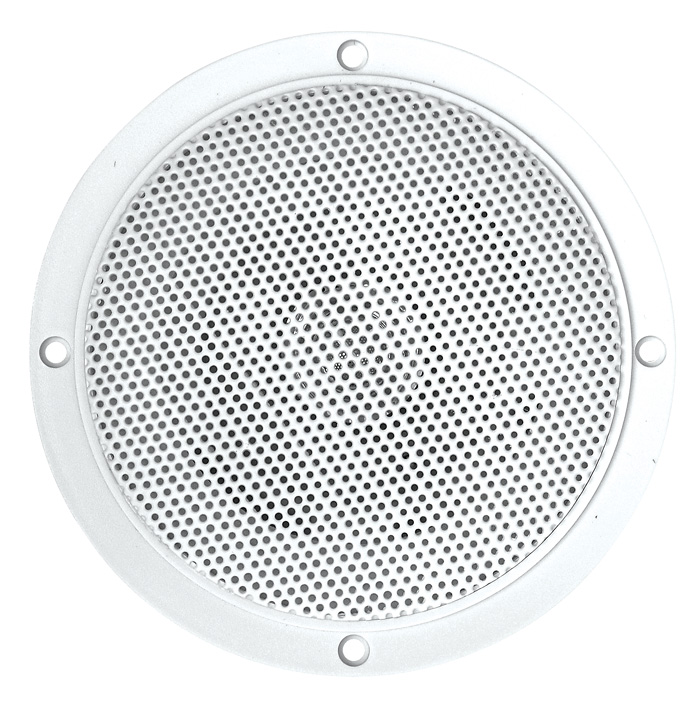

RP 61 podhledový reproduktor pro vlhké prostředí

zpět  Plošné, instal. ozvučení / Podhledové reproduktory



lupa  lupa 2x  lupa 3x

Stručný popis: plastový, vlhkuodolný, 25 W / 4 Ω, 84 dB, 97 – 16 500 Hz, Ø 152 mm

Vhodné pro: koupelny, lázně, bazény, sauny, wc



Kat. č.: 03 315

Cena: 389,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguNávod k použitíDetailní katalogový listRádce pro výběr vhodné sestavy13 klamů u reproduktorů pro plošné ozvučeníDalší technické informace

Doporučujeme vám toto příslušenství

12 271 | PR 300 regulátor hlasitosti

30 W / 8 Ω, mono, pro nízkoimpedanční systémy, s krytem

Vhodné pro: domácí ozvučovací systémy v nízkoimpedančním režimu




Výrobek doporučujeme pro tato ozvučení

Ozvučení pro bazén, wellness centrum nebo aqua centrum

Stále více se do popředí zájmu dostávají místa pro relaxaci, ke které dopomůže příjemná hudba.

Ozvučení lodí

Lodě jsou velmi vlhké prostory a tomu musí být přizpůsobeno vše. Zatímco na velkých lodích…



Ozvučení koupelny a sauny nebo malého bazénu

Koupelnu začínáme více chápat jako místo relaxace. Proto už při rekonstrukci nebo výstavbě zvážíme, zda a kde by přítomný zvuk byl vhodný…

Ozvučení rodinného domu a bytu

Rodinný dům patří k velmi nápaditým ozvučovacím záležitostem. My se nyní budeme věnovat ozvučení…



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

10 ks Přepínač univerzální

v hodnotě 160,00 Kč, zdarma při objednávce nad 1 000,00 Kč

4 ks Rca (Cinch) zlatý celokovový ona

v hodnotě 40,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak plošné, instal. ozvučení / podhledové reproduktory fungují?

Další vlastností reproduktorů je to zda je stereofonní nebo monofonní. Řešení je takové, že se použije středobasový reproduktor s dvěmi kmitacími cívkami, a tak můžeme přivést stereofonní signál. Aby stereofonní vjem byl ještě umocněn, osadí se souose dva výškové reproduktory a každý se nasměruje. Každý z těchto reproduktorů „hraje“ samozřejmě jiný signál. Z praxe ale mohu říci, že stereofonní vjem takového reproduktoru je opravdu malý. Jde spíše o výhodu, přivedení stereofonního signálu do jednoho reproduktoru a tedy ulehčení rozvodu zvukového signálu.

Většina reproduktorů a reprosoustav pro plošné ozvučení je koncipována pro tzv.vysokoimpe­danční rozvody, v našem případě pro 100 V rozvody. K tomu je zapotřebí převodní transformátor. Jeho vlastnosti jsou dosti kritické a mohu zodpovědně říci, že se na kvalitě celého reproduktoru podílejí z více, jak třetiny. Ptejte se proto, jak kvalitní je, jak „velký“ je. Důležité je, zda má vyvedeny odbočky, protože pak při instalaci si můžeme vybírat příkon reproduktoru, potažmo jeho výslednou hlasitost. DEXON ARS 290 má nejenom odbočky vyvedené, ale i rovnou zabudován jejich přepínač. Finesou na celém transformátorovém řešení je RC člen pro omezení stojatého vlnění na přívodním kabelu, což oceníte zejména u rozsáhlých obecních rozhlasů. Drobnostmi na konec je krycí mřížka s logem nejenom k ochraně reproduktoru, ale prostě proto, aby reprosoustava vypadala také elegantně. U dobrých reproduktorů nalezneme navíc v balení háček na snadné sejmutí přední mřížky.

Plošné ozvučení budov i exteriéru, co se týče výběru reprosoustav, je potřeba řešit především s ohledem na požadovaný zvuk. Pravděpodobně se tato věta zdá teď zbytečná, ale divili byste se, kolik instalací a výběrů probíhá především podle vzhledu. Ano, požadovaný charakter zvuku by měl být určitě na prvním místě. Jak tedy zvuk posuzovat a jaký chtít? Ve většině ozvučovacích případů to je věc nejenom fyziky, ale také psychologie. Je nutné především vědět k jakým účelům bude ozvučovaný prostor sloužit a podle toho to vše posuzovat. Tak např. v pizzerii, která by měla působit útulně, „teplem domova“ potřebujeme zvuk také „teplý“ a příjemný, což znamená ne hlasitý, ale vyvážený, líbivý s dostatkem nízkých kmitočtů už kolem 35 Hz. Toto třeba umí DEXON SP 402. Naopak v hlasitých a rušných prostorách musíme ozvučovat hlasitěji. Opět příkladem může být nádraží či škola, kde je hodně lidí, kteří nedávají pozor, navíc zdejší akustika má velké množství odrazů a proto zvuk nesmí obsahovat příliš velké množství nízkých kmitočtů, příliš sykavek, spíše bude orientován kolem střeních kmitočtů. K tomu se třeba používají zvukové projektory. Kdybychom si takovéto ozvučení pustili u sebe doma, zjistíme, že takovýto zvuk je „studený“, ale zato srozumitelný. A o to nám šlo. Jak vidíte posuzujeme nejenom podvědomé vnímání zvuku (viz. příklad té pizzerie) ale i ony fyzikální vlastnosti (viz. srozumitelnost na nádraží).

Co ta impedance? Opět poučka – reproduktorová síť má mít vyšší impedanci, než je minimální udávaná u zesilovače. Takže, když na zesilovači je napsáno 8 Ω, reprosoustava musí mít 8 Ω nebo 16 Ω. Stejné to je i u vysokoimpe­dančních 100 V režimu. Postupujeme-li tak, že sečteme výkon převodních transformátorů, přidáme rezervu a podle toho „o něco více“ zvolíme výkon ústředny, máme automaticky zajištěno, že impedance připojené sítě, která může být 3 kOhmy ale i 25 Ω, bude vyšší než min. vyžadovaná ústřednou.

Evakuační verze reproduktorů Na začátek, pro ty z Vás, kteří se v problematice evakuačních rozhlasů nevyznáte, doporučuji tento odkaz. Proč to všechno? Protože norma, která je pro řešení evakuačních (také řečeno domácích, požárních) rozhlasů závazná, hovoří jasně: Nesmí dojít ke ztrátě pokrytí signálem. Jinak řečeno, reproduktory musí být v případě „Nouzových zvukových systémů“ (evakuační rozhlas) vyrobeny v souladu s ČSN EN 60 849. tato norma ale bude brzy nahrazena, nebo už je, pokud tyto řádky čtete po roce 2011, novou normou a sice ČSN EN 54–16 a ČSN EN 54–24. Jak tedy zajistit, aby nedošlo v dané zóně ke ztrátě pokrytí zvukovým signálem, aby porucha jednoho reproduktoru nezpůsobila výpadek celé zóny nebo systému, aby lidé v objektu vůbec zvukové instrukce mohli slyšet? Jsou dva přístupy: a) reproduktorovou síť rozdělíme na více podzón, tak aby při výpadku jedné, bylo stále slyšet z té druhé b) anebo jinak musíme zajistit, aby výpadek jednoho reproduktoru nezpůsobil výpadek celkový. V praxi se aplikují oba dva případy. Bod a) je záležitosti návrhu a projektu. Bod b) je záležitosti technické konstrukce použitých reproduktorů. A to se provádí takto: Reproduktor nesmí např. zkratovat linku. To se může např. stát v případě ohně – zvýšení teploty okolí; proto při t > 130°C (obvykle) reproduktor odpojí tepelná pojistka. Raději ať nehraje, než aby způsobil celkovou závadu.; dále je použita teflonová izolace vodičů a keramická připojovací svorkovnice, to proto, aby i mimo pojistku (před ní) nemohlo dojit ke zkratu;

Zde je nutné zmínit špatné „české“ řešení. Mnoho, rádoby odborníků, si myslí, že stačí zakoupit jakýkoli reproduktor a udělat z něho evakuační tak, že si sami vestaví tepelnou pojistku a keramickou svorkovnici. Tento přístup je naprosto špatný a nebezpečný!!! 1. Není jistota, že tato úprava svépomocí je technicky správně 2. Takovýto reproduktor neodzkoušela žádná laboratoř 3. Takovýto reproduktor nemá certifikát, který bývá vyžadován u kolaudace budovy a revize, potažmo vstupní zkoušky evakuačního rozhlasu. 4. Dodavatel, který tuto úpravu svépomocí provede, se vystavuje obrovskému riziku, kdy budou muset být všechny reproduktory vyměněny (a obvykle se nejedná o malé počty) a také riziku, kdy evakuační systém nemusí v době nebezpečí a ohně fungovat! 5. Závěr je, že je možné používat jen evakuační reproduktory s certifikátem, jaké dodává např. Dexon.

Co znamenají ty ostatní parametry? Frekvenční rozsah – udává od jak nízkých po jak vysoké frekvence bude „bedýnka“ hrát. Nutno brát ale v potaz toleranční pásmo, které bývá obvykle 6 nebo 10 dB. Čím větší Ø středobasového reproduktoru, tím jsou větší šance, aby reproduktor hrál lépe nižší kmitočty. Dále připomínám, že v plošném ozvučení se záměrně přenášené frekvenční pásmo zdola i shora omezuje kvůli srozumitelnosti. Citlivost – jednoduše kolik to „žere“ a jak hlasitě to hraje. Tedy účinnost. Podle citlivosti si uděláme obrázek o tom, jak hlasitě to bude na jednotku přivedeného výkonu hrát. Každé 3 dB rozdílu znamenají dvojnásobek výkonu. Pozor na laický přístup, kdy „silné“ neznamená citlivé. Dále pozor na fakt, že většina výrobců u reprosoustav, které jsou určené pro 100 V rozvod a mají tak převodní transformátor, udává citlivost, jakoby tam transformátor nebyl vřazen. Dexon udává reálnou hodnotu s vřazeným transformátorem, která je samozřejmě nižší, než kdyby tam nebyl. Posledním omylem, nebo lépe „trikem“ výrobců je záměrná záměna citlivosti a SPL. Citlivost určuje účinnost reproduktoru, SPL určuje jak velká hladina zvuku bude, když přivedeme max. výkon na reproduktor. Zkreslení THD – udává, jak moc reprodukovaná sinusovka bude zdeformovaná Zkreslení IMD – udává, jak moc ze dvou přivedených sinusovek se ozve více sinusovek Dělící frekvence – udává, místo, kde basový reproduktor už přestává hrát díky výhybce basy a výškový už začíná hrát výšky. Směrovost, vyzařovací úhel – udává do jaké šířky, a to v horizontální i vertikální rovině (tedy dvě hodnoty) reproduktor vyzařuje. Nelze říci co je lepší. Někdy potřebujeme zvuk úzce směrovat, někdy zase více hrát do „šířky“. Podrobeněji to rozebereme v dalším oddíle. Rozměry – měly by se udávat včetně všech výstupků. Asi není třeba dále rozebírat. Hmotnost – čím těžší tím lepší! Ukazuje to na poctivou mechanickou konstrukci nejenom samotné skříně, ale také použitých reproduktorů. Ale pozor u podhledových reproduktorů. Příliš těžké reproduktory není možné instalovat do podhledů z minerálních panelů, protože tyto je neudrží.

Je jasné, že „kulatým a zaobleným“ interiérům budeme vybírat také zaoblené reprosoustavy, např. model DEXON SP 512, do interiérů, kde je k dispozici na stěnách málo místa, spíše plytší modely, např. DEXON ARS 350 a do interiérů „hranatých“ a „technických“ vybereme hranatější modely, např. DEXON ARS 323.

Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, který se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Právě tyto vlastnosti oceníme po létech, kdy jsou tyto změny krásně vidět. Budeme-li se zabývat vhodnými tvary reprosoustav, je nutné stále mít na paměti, jak interiér má ve své finální podobě vypadat. Je to záležitost víceméně designová a tak je nutné zapojit „umělecké“ myšlení a tvořivost.

Když už máme téměř vybráno, posoudíme, jak reprosoustava vypadá z různých úhlů pohledu. Položíme si otázky: Nejsou vidět připojovací vodiče? Není vidět držák reprosoustavy? Je krycí mřížka dostatečně neprůhledná? Nejsou vidět jiné montážní prvky (šroubky…)? Nezakrývá reprosoustava výhled nebo něco důležitého v prostoru (nápisy, okno…)? Není reprosoustava příliš nápadná?

Zvolené reprosoustavy se musí líbit a musí vzhledově do interiéru zapadat. To je ale dost často problém. Na jedné straně máme fyziku a skoro vždy omezené finance, na druhé chceme něco luxusně a příjemně vypadajícího. A do toho všeho se ještě plete akustika prostor. A když máme tu největší smůlu, začnou se do toho všeho plést památkáři. Jak tedy se vzhledem nakládat? Zastavme se nejprve u materiálů. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Je zajímavé, že akusticky, např. při posuzování reentrantních reproduktorů, viz. další odstavce, se hliník akusticky „tváří“ lépe, než plast, a proto jsou takové reproduktory obvykle i dražší. Krásně je to vidět na těchto reentrantních reproduktorech (tlampačích), nebo zvukových projektorech.

Jak fungují sloupové reprosoustavy? Jejich největší předností je široká směrová charakteristika (až 90° / 1kHz, –3 dB). Za tímto účelem jsou sloupové reprosoustavy konstruovány. Konstrukčně se zakládají na malých reproduktorech, které jsou namontovány ve sloupci pod sebou. Ty mohou být navíc nakloněny. Platí, že 1) čím užší a vyšší, tím širší horizontální směrová charakteristika 2) čím vyšší, tím užší vertikální směrová charakteristika 3) čím vyšší, tím větší počet reproduktorů, tím vyšší citlivost a výkon 4) čím užší, tím horší přenášení nízkých kmitočtů, protože reproduktory mají malý Ø membrány. Na základě těchto ukazatelů je jasné, že se sloupové reprosoustavy hodí pro ozvučování širokých prostor z malého počtu míst. Své uplatnění najdou na náměstích, aulách, sálech, ale také i v kostelech. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.
