Evakuační rozhlas Vares 1000 dle EN 54–4, EN 54–16

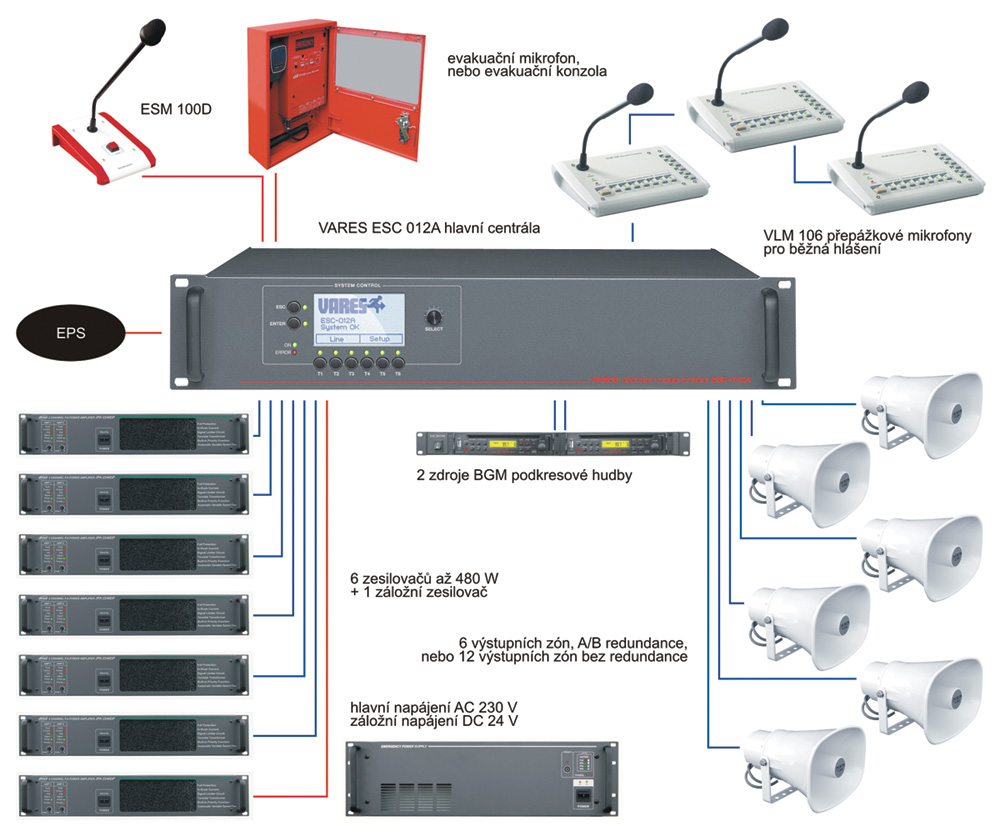

Stručný popis: směrování hlášení, až 3 přepážkové mikrofony, 6 AB nebo 12 jednoduchých zón, připojení evakuačních mik. konzolí, EPS, záloha zesilovačů, monitoring, měření, dohled, sw. řízení na LCD displaji, certifikováno dle EN 54–4, EN 54–16

Vhodné pro: malé evakuace, podle EN 60 849, ozvučení interiéru i exteriéru, prodejny, hotely, administrativu, kde je potřeba malé evakuace

NOVINKA

Kat. č.: 271061

Cena: 131 090,00 Kč s DPH Skladem:

Objednat:  ks

Chcete s výrobkem poradit?
Zdarma získáváte tyto služby
Doporučit výrobek

Jak plošné, instal. ozvučení / evakuační rozhlasy fungují?

3. Jak rychle detekuje systém jakoukoli závadu?
Viz ČSN EN 60 849, § 5.3 jasně vyžaduje 100s. Dokážou to i softwarově řešené NZS?

Hlídání a měření evakuačního rozhlasu I
1. Jakým způsobem se hlídá vedení k reproduktorům (kontrola kruhovým vedením, měření impedance, měření modulovanými signály, jiný), pokud hlídání nezajišťuje přímo ústředna, o jaký prvek se musí rozšířit (typ)?

2. Měření impedance, svodu, napětí, kontrola průchodnosti pilotním kmitočtem?
Pokud se používá měření impedance, přerušuje se po dobu měření hudební signál? Je dáno metodou měření zóny. Obvykle měření pomocí testovacího st. signálu anebo trvalé měření ss. napětím.

5. Jak jsou řešeny reproduktory v zónách proti „ztrátě pokrytí“?
Není možné si vyrábět „svépomocí“ reproduktory dle EN 60 849. např. dodáním keramických svorkovnic. Takovýto reproduktor nesplňuje podmínky el. bezpečnosti, CE certifikace a tím pádem ani ne ČSN EN 60 849. Dexon má svou vlastní výrobu reproduktorů, které jsou certifikovány.

2. Jakým způsobem je zpracováno evakuační hlášení?
Jsou vyrobené na míru anebo se jedná jen o defaultní (obecně znějící) zprávy. Kdo je vyrábí? V jakých jazycích? Jsou zprávy srozumitelné?

3. Jak dlouho je systém schopen provozu, není-li stav evakuace, ale je poškozeno hlavní napájení?
Viz ČSN EN 60 849, § 5.6. Podle konfigurace akumulátoru a systému, obvykle nejméně 24 h.

3. Jakým způsobem je měřeno pouzdro cívky evakuačního mikrofonu a zobrazena jeho závada?
Viz ČSN EN 60 849, § 5.3e. Většina systémů toto měření neprovádí. Velký systém Dexon/Jedia má laděný rezonanční obvod, který odhalí i poškození obalu evakuačního mikrofonu. Indikuje dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy.

3. Jakým způsobem se nahrávají evakuační zprávy?
Setkáme se s mikrofonním vstupem, mikrofonem přímo, linkovým vstupem, softwarově v podobě hotového souboru.

Dohled nad evakuačním rozhlasem, indikace a detekce závad II
1. Jak je v řídicí lokalitě zobrazována závada záložního napájení?
Viz ČSN EN 60 849, § 5.3b. Další důvod, proč není možné používat diesel agregát jako záložního napájení. Nevíme, jestli má závadu, nevíme, jestli nastartuje. Indikace dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy.

4. Jak jsou zobrazovány závady zesilovačů?
Viz ČSN EN 60 849, § 5.3h, 5.3g. Nejlépe indikace dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy.

3. Jak se systém vypořádá s nárůstem hluku v budově?
Viz ČSN EN 60 849, § C.1. Je provedeno automatické nastavení hlasitosti evak. hlášení podle kontinuálního měření hluku?

2. Maximální počet nezávislých hlášení nahraných v ústředně (počet kanálů generátoru zpráv), jejich počet a délka?
Je dáno generátorem nouzových hlášení. Softwarově řešené požární rozhlasy jsou ve výhodě.

4. Jak systém komunikuje zpět do EPS?
Viz ČSN EN 60 849, § 5.5. Např. se používá spínací kontakt anebo datová zpráva v případě jakékoliv závady evakuačního rozhlasu.

2. Obsahuje systém řídicí software?
Jeho dostupnost? Nutnost trvalého běhu? Je v ceně?

3. Které normy nouzový zvukový systém splňuje?
Systém musí splňovat nejenom ČSN EN 60 849. Velký systém Dexon/Jedia splňuje ČSN EN 60849:1998, ČSN EN 60065:2003, ČSN EN 50130–4:1997, ČSN EN 55103–4:1998, ČSN EN 55022:1999, ČSN EN 61000–3–2:2001, ČSN EN 61000–3–3:1997.

3. Maximální počet nezávislých hudebních kanálů?
Dáno hlavní propojovací maticí. Velký systém Dexon/Jedia má 4 anebo rozšiřování po 4.

Zálohování prvků požárního rozhlasu I
1. Jakým způsobem splňujte evakuační rozhlas bod 4.1.g normy – zálohováním zesilovačů či jinak?
Mnoho systému tento bod vůbec neřeší. Pouze detekují závadu zesilovače, ale neprovedou přepojení na náhradní zesilovač. Mnohdy i konfigurace počtu záloh k počtu všech zesilovačů není dostatečná. Velký systém Dexon/Jedia používá konfigurace 4/1 nebo 8/1. Je-li zjištěná závada, automaticky se přepíná na náhradní zesilovač.

1. Maximální počet zón?

   Dávejte pozor na konfiguraci softwaru, který může být záměrně konfigurován jen pro určitý počet zón. Velký systém Dexon/Jedia to má neomezeně, rozšiřuje se po 20 zónách.

2. Maximální počet připojených mikrofonů pro běžnou obsluhu?

   Nutno rozlišovat mezi mikrofony pro běžnou obsluhu a mikrofony evakuačními.

3. Používá systém akumulátoru nebo UPS? Pokud ano, jaká je životnost připojených akumulátorů (kapacita/po kolika létech)?

   Viz ČSN EN 60 849, § 5.6. Běžné počítačové UPS není možné v NZS používat, protože jejich kapacita po 4 letech 80% původní kapacity zdaleka nedosahuje. Akumulátory musí být vyšší životnosti. Akumulátory, min 80% po 5 létech.

4. Kde je indikována celková porucha požárního rozhlasu (na panelu ústředny , na mikrofonu atd.), jak je indikována (LED, bzučák, textová zpráva)?

   Norma jasně říká, které všechny informace se má místo řízení dozvědět. Místo řízení ale není místo hlavního racku. Vizuální i akustický signál na dohledovém přístroji v místě ostrahy + signál o závadě do EPS.

5. Je systém certifikován v ČR?

   Nejenom vydání prohlášení o shodě. Certifikace podle všech výše uvedených norem, ne jen CE.

6. Je systém připojitelný na tel. linku?
7. Umožňuje systém slučovat zesilovače?

   Na větší počet zón může být použito minimum zesilovačů, tak jak to umožňuje Velký systém Dexon/Jedia

8. Maximální počet linek (smyček)?

   Dávejte pozor na konfiguraci softwaru, který může být záměrně konfigurován jen pro určitý počet linek. Velký systém Dexon/Jedia to má neomezeně, rozšiřuje se po 20 zónách.

Dohled nad evakuačním rozhlasem, indikace a detekce závad I
1. Jakým způsobem se archivují záznamy o provozu a poruchách?
Externí tiskárnou, v flash EPROM, atd. Log je možno posílat jednak do EPS nebo uchovat na HDD.
